共射極放大電路將是下述內容的主要介紹對象，通過這篇文章，小編希望大家可以對共射極放大電路的相關情況以及信息有所認識和了解，詳細內容如下。

一、共射極放大電路中，信號是如何傳遞的

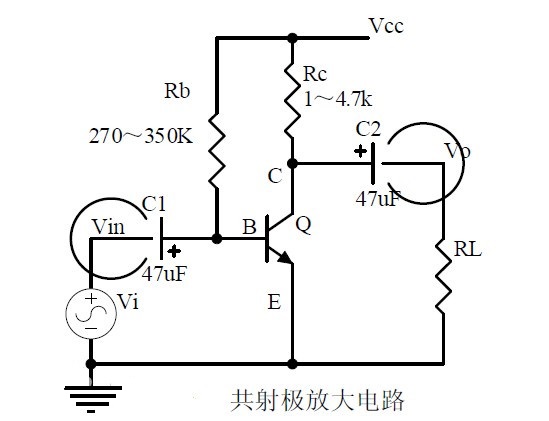

如圖所示，共射極放大電路所要放大的是交流小信號Vi，Vi通過耦合電容C1以電壓的形式加到三極管的B~E之間，以電流的形式通過B~E。電子（負電荷）的傳遞方向?yàn)镋~B。Vcc和Rb用來提供B~E接面適當?shù)恼蚱珘阂约翱墒谷龢O管進入線性工作區的電流。這個部分稱為輸入回路。Vcc和Rc用來提供B~C接面適當?shù)姆聪蚱珘?。電子（?fù)電荷）的傳遞方向?yàn)锽~C。集電極收集大量電子（負電荷），少數空穴（正電荷）漂移到基極與基極的空穴一起復合掉一部分E向C的電子（負電荷）。被復合掉的基區空穴由基極電源Eb重新補給。由于E的電子濃度大于B，電位小于B，電源Eb在補充空穴的同時帶來了從E~B~C的大量電子。三極管完成放大電流作用。放大了的信號電流通過Rc在C極上產生壓降。這個壓降就是輸出端信號電壓，是交流，可以通過電容C2耦合出去。Vcc,Rc和三極管CE極構成輸出回路。RL是負載電阻。

二、常見的共射極放大電路

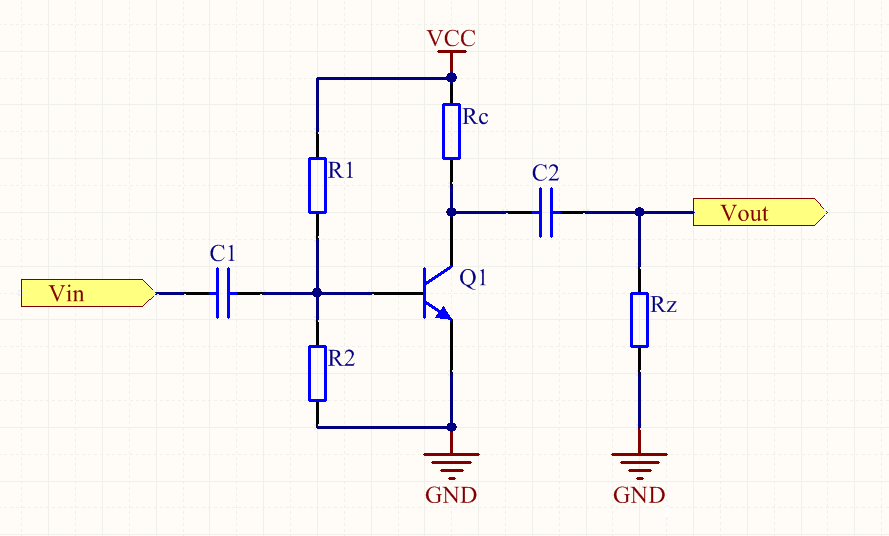

常見的共射極放大電路如下：

第1種方法，定性分析這個問題

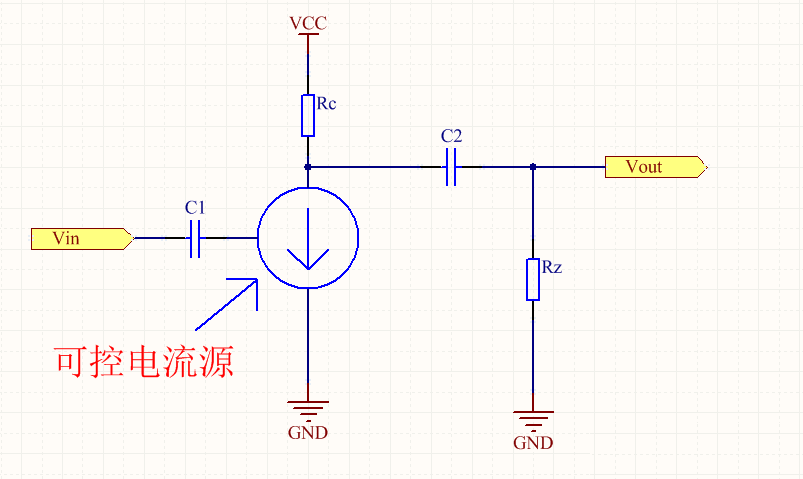

首先，一般情況下，放大電路的輸出阻抗如無特別說明。都是指交流信號而言的。其次，我們可將三極管看成一個受基極電流控制的電流源，故上圖可等效為下圖：

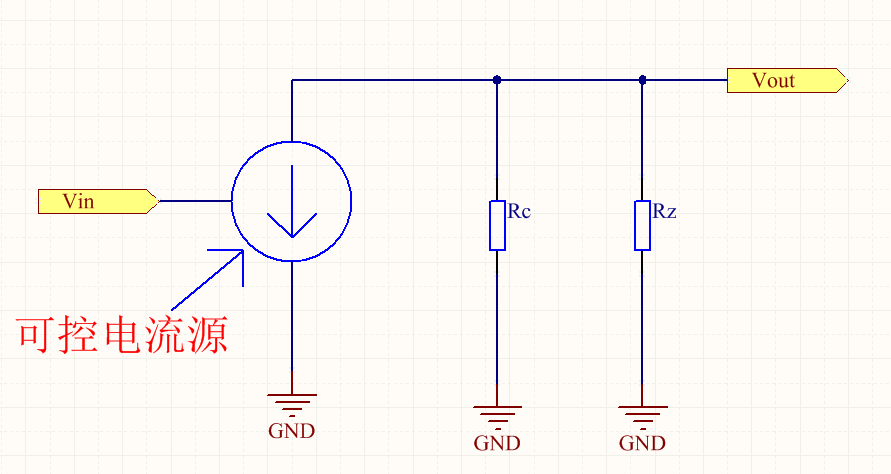

上圖中，交流等效電路中，電源VCC內阻等效為0。電容等效為一條直線。上圖繼續演化為下圖：

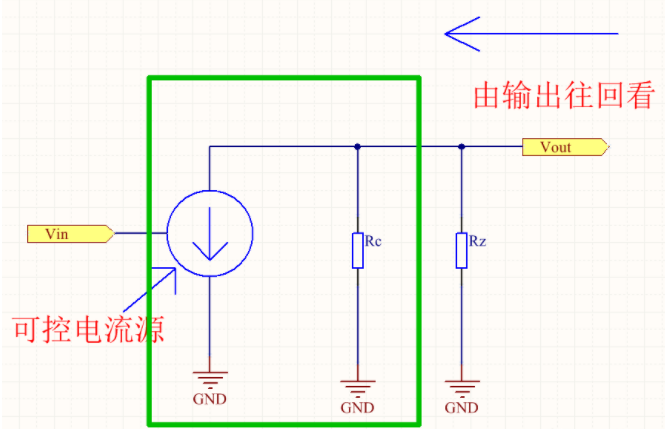

我們知道，理想的電流源，不管負載怎么變化，輸出電流都不會變化，可以定性理解為電流源內阻無窮大。由此，上圖從輸出端往回看，可以看出，電路的輸出阻抗為集電極電阻Rc和這個恒流源內阻并聯的結果，如下圖：

如上圖，Rc為有限大小的電阻，一個有限大小的電阻和無限內阻的電流源相并聯的結果，阻值近似為Rc的大小。根據上圖可得出答案，即共射極放大器的輸出阻抗為集電極電阻Rc。

第2種方法，定量分析這個問題

我們想想，放大電路輸出阻抗的定義是什么？

當電路空載時輸出電壓為Uo時，帶上負載R后，如果測得的輸出電壓變?yōu)?.5倍Uo的話，根據分壓原理，可得知電路的輸出阻抗大小即為此時負載R的大小. 好，先記住這個定義。我們知道放大倍數的計算公式為：A=△Vo/△Vin，繼續推導出A=-Rc*△Ic/△Vin。根據下面的等效圖，當Rz等于Rc時，即兩個電阻并聯的結果為0.5倍Rc。根據上式：A=-Rc*△Ic/△Vin，因?yàn)椤鱅c和△Vin都沒變，只有Rc部分縮小為0.5倍，可得知，此時放大倍數變?yōu)?.5倍A。由此，根據上面輸出阻抗的定義可得出，Rc的大小即為輸出阻抗的大小。

最后，小編誠心感謝大家的閱讀。你們的每一次閱讀，對小編來說都是莫大的鼓勵和鼓舞。希望大家對共射極放大電路已經具備了初步的認識，最后的最后，祝大家有個精彩的一天。
