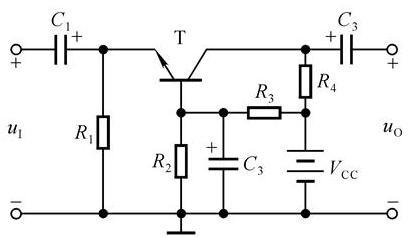

一、共基極放大電路靜態分析

共基極放大電路是一種基本的三極管放大電路，其中輸入信號被施加于基極，輸出信號從集電極中提取。它的特點是輸入阻抗低，輸出阻抗高，電壓增益大，但電流增益小，適合用于低噪聲放大和高頻放大電路中。

共基極放大電路的靜態分析主要涉及到求解其直流工作點，以確定三極管在靜態狀態下的電流和電壓值。以下是共基極放大電路的靜態分析步驟：

假設三極管是正常工作的，即在放大狀態，可以近似將基極電流視為零，由此可以得到如下的關系式：

IB = 0

IC = βIB

IE = IC + IB

其中，IB為基極電流，IC為集電極電流，IE為發射極電流，β為三極管的電流放大倍數。

確定電路的電源電壓和電阻值，根據基爾霍夫定律列出電路的直流分析方程。

根據所列出的電路方程求解，可以得到三極管的集電極電壓、發射極電壓和電流，從而得到靜態工作點的位置。

靜態工作點的位置應該在三極管的放大區，即在負載線的上方且集電極電壓不低于最小飽和電壓，發射極電壓不高于電源電壓減去最小飽和電壓。

需要注意的是，共基極放大電路中，由于輸入信號施加在基極上，因此需要保證基極到負電源之間的電路是開路的，這可以通過選取合適的電容或者采用串聯電阻的方式實現。同時，為了保證電路的穩定性，還需要根據電路參數選取合適的偏置電壓和偏置電阻。

二、共基極放大電路的應用

1、電壓增幅器

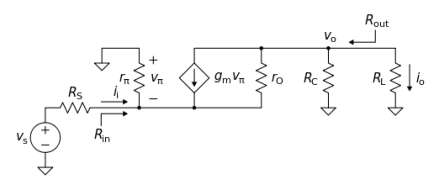

對于被用作電壓增幅器的共基極電路，此電路請參考下圖。

此輸出電阻很大，至少RC||rO，這個值在低來源阻抗時會上升(RS<

對rE鄰近的值RS，其在電壓增幅器和電流緩沖區是可轉變的，如同戴維南定理的驅動器代表，可以被諾頓定理所取代，共基極電路會停止表現像個電壓增幅器并表現像個電流隨耦器，如下所述。

2、電流隨耦器

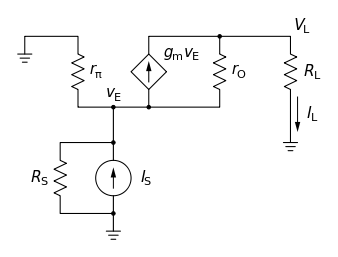

下圖顯示共基極增幅器被用作電流隨耦器，電路信號由一個在輸入的AC諾頓定理所提供，而此電路在輸出有個負載電阻RL。

如先前所提到的，作為一個輸出電阻rO的結果，這個增幅器是雙向的，它會將輸出連到輸入，在這個案例中，僅管在最糟的情形下，輸出電阻依舊很高，(對一個大的RS而言，至少rO||RC而且可以成為(β+1)rO||RC)，大的輸出電阻是一個電流來源的令人滿意的特性，因?yàn)楹线m的分壓會送多數的電流給負載，只要RS>>rE，增加電流會近乎整合。

另一個分析技術是基于二端口網絡，如：在一個電流為輸出的應用，一個h等效二端口會被選擇，因?yàn)樗谳敵龆丝谑褂秒娏髟龇鳌?
