今天，小編將在這篇文章中為大家?guī)砉不鶚O放大電路的有關報道，通過閱讀這篇文章，大家可以對它具備清晰的認識，主要內容如下。

一、共基極放大電路

共基極放大電路，輸入信號是由三極管的發射極與基極兩端輸入的，再由三極管的集電極與基極兩端獲得輸出信號，因為基極是共同接地端，所以稱為共基極放大電路。

共基極放大電路也是常用的基本放大電路之一，具有頻帶寬的特點，常用作寬帶電壓放大器。圖為最基本的共基極放大電路。

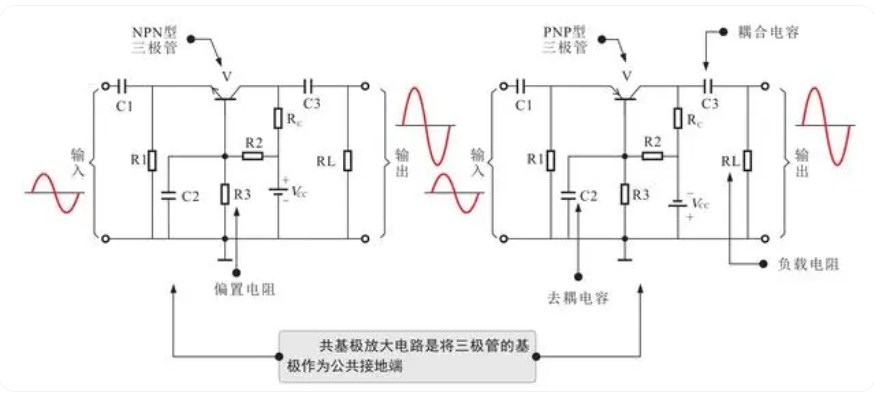

最基本的共基極放大電路

通過電路中的電路圖形符號和標識可了解共基極放大電路的組成，是由三極管V，偏置電阻R1、R2、R3，負載電阻RL和耦合電容C1、C3等組成的。

其中，R C 是集電極的負載電阻；RL是負載電阻；C1和C3是起通交流、隔直流作用的耦合電容；C2可使基極的交流直接接地，起去耦合的作用，具有消除交流負反饋的作用。

特性

1、輸入信號與輸出信號同相；

2、電壓增益高；

3、電流增益低（≤1）；

4、功率增益高；

5、適用于高頻電路。

共基極放大電路的輸入阻抗很小，會使輸入信號嚴重衰減，不適合作為電壓放大器。但它的頻寬很大，因此通常用來做寬頻或高頻放大器。在某些場合，共基極放大電路也可以作為“電流緩沖器”使用。

二、共基極放大電路動態分析

共基極放大電路的動態分析是指研究輸入信號對輸出信號的影響，涉及到輸入阻抗、輸出阻抗、電壓增益、帶寬等參數的計算。以下是共基極放大電路的動態分析步驟：

假設三極管工作于放大狀態，可以近似認為輸入電阻為零，即Rb=0，輸出電阻也可以忽略不計，即Rc=infinity。

計算三極管的動態參數，包括輸入電阻Rin、輸出電阻Rout和電壓增益Av。

（1） 輸入電阻Rin

Rin = β × re

其中，re為三極管的發射極電阻，β為三極管的放大倍數。

（2） 輸出電阻Rout

Rout = Rc

其中，Rc為負載電阻。

（3） 電壓增益Av

Av = -β × Rc / re

其中，β為三極管的放大倍數，Rc為負載電阻，re為三極管的發射極電阻。

計算共基極放大電路的帶寬，即3 dB截止頻率fH。

fH = 1 / （2π × Rin × Cb）

其中，Cb為輸入電容。

計算輸出信號的幅度，即Vo/Vi的比值。

Vo/Vi = Av / （1 + jω / fH）

其中，ω為輸入信號的角頻率。

需要注意的是，共基極放大電路中，由于輸入信號施加在基極上，因此需要保證基極到負電源之間的電路是開路的，這可以通過選取合適的電容或者采用串聯電阻的方式實現。同時，為了保證電路的穩定性，還需要根據電路參數選取合適的偏置電壓和偏置電阻。

最后，小編誠心感謝大家的閱讀。你們的每一次閱讀，對小編來說都是莫大的鼓勵和鼓舞。希望大家對共基極放大電路已經具備了初步的認識，最后的最后，祝大家有個精彩的一天。
