精確長延時電路的工作原理?主要基于CD4060定時器的時基電路。該電路通過內部分頻器分頻后輸出時基信號，并通過外設的分頻電路進一步分頻，以獲得所需的定時控制時間。具體工作過程如下：?通電后?，時基振蕩器開始震蕩并輸出時基信號。作為分頻器的IC2開始計數分頻。當計數到10時，Q4輸出高電平，該高電平經D1反相變?yōu)榈碗娖?，使繼電器斷電釋放，切斷被控電路的工作電源。同時，D1輸出的低電平經D2反相為高電平后加至IC2的CP端，使輸出端保持高電平狀態。電路通電使IC1、IC2復位后，IC2的四個輸出端均為低電平。Q4輸出的低電平經D1反相變?yōu)楦唠娖?，通過R4使繼電器通電吸和?12。

一、多線程和線程睡眠

在許多編程語言中，多線程是處理長時間任務的有效方法。通過創建額外的線程，程序能夠同時執行多個任務。特別是在需要長時間延時時，可以在一個獨立的線程中使用線程睡眠(Thread.sleep() in Java, time.sleep() in Python)這樣的函數來實現。這種方法的優點是它允許主線程繼續執行其他任務，而不會被阻塞。

例如，在Java中，可以創建一個Runnable對象，然后在run()方法中調用Thread.sleep(時間)來實現延時。這時，主線程可以無阻礙地繼續執行，而延時任務則在后臺的額外線程中運行。

二、定時器

另一種常見的實現長時間延時的方法是使用定時器。許多編程語言提供了內置的定時器功能，如Java的Timer類和JavaScript的setTimeout()函數。定時器允許程序員設置一個延時，在這段時間之后執行特定的代碼塊。這種方法尤其適合那些需要定時執行的任務，比如每天定時發送報告、定期清理臨時文件等。

在使用定時器時，可以指定一個延時時間及一個要執行的任務。當達到指定時間后，任務將被觸發執行。這種方法的好處是它非常直觀且易于實現，同時也支持長時間的延時。

一、功放延時電路圖概覽

功放延時電路圖的設計，旨在通過引入延時元件，對音頻信號進行精確的時間延遲處理，以優化聲音效果。一個簡單的功放延時電路通常由輸入端、延時元件、放大器和輸出端組成。其中，延時元件可以是電容器、電感器或者是專門的延時芯片，它們能夠存儲音頻信號并在一定時間后將其釋放，從而實現延時效果。

二、制作步驟詳解

確定電路需求：

在制作功放延時電路圖之前，首先要明確電路的需求，包括延時時間、輸入/輸出阻抗、信號增益等。這些參數將直接影響電路的設計和元件的選擇。

選擇延時元件：

根據電路需求，選擇合適的延時元件。電容器和電感器可以實現簡單的延時效果，而延時芯片則能提供更加精確和復雜的延時功能。

設計電路圖：

使用電路設計軟件(如KiCad、Eagle等)開始設計電路圖。首先繪制輸入和輸出部分，然后添加延時元件和放大器。確保元件之間的連接正確無誤，并符合電路設計規則。

計算元件參數：

根據電路需求和所選元件的特性，計算元件的具體參數。例如，電容器的容值、電感器的感值以及放大器的增益等。

仿真與調試：

在實際制作電路之前，先進行電路仿真，以驗證設計的正確性和性能。根據仿真結果進行調整和優化，確保電路能夠達到預期效果。

實際制作：

根據電路圖，在面包板或PCB上實際搭建電路。注意元件的布局和走線，以減少干擾和噪聲。

測試與驗證：

完成電路制作后，進行實際測試。使用音頻信號源和示波器等工具，測試電路的延時效果、信號增益和失真等指標。根據測試結果進行必要的調整。

三、關鍵技術與注意事項

延時精度的控制：

延時電路的精度對于音響系統的性能至關重要。選擇合適的延時元件和精確的電路設計是確保延時精度的關鍵。

噪聲與失真的抑制：

在設計功放延時電路時，要特別注意噪聲和失真的抑制。合理的電路布局、優質的元件選擇和適當?shù)钠帘未胧┒寄苡行p少噪聲和失真。

電路保護與安全：

在制作電路時，要考慮到電路的保護措施，如過流保護、過熱保護等。同時，確保電路的制作和使用符合安全規范，避免觸電和短路等危險。

功放延時電路圖的制作是一個綜合性很強的過程，它涉及到電路設計、元件選擇、仿真調試等多個環節。通過本文的介紹，相信大家對功放延時電路的制作有了更加深入的了解。隨著科技的不斷發展，未來延時電路的設計將更加智能化和精確化，為音響系統帶來更加卓越的性能和體驗。

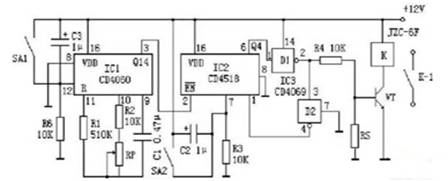

1、 精確長延時電路圖

該電路由CD4060 組成定時器的時基電路，由電路產生的定時時基脈沖，通過內部分頻器分頻后輸出時基信號。在通過外設的分頻電路分頻，取得所需要的定時控制時間。

通電后，時基振蕩器震蕩經過分頻后向外輸出時基信號。作為分頻器的IC2 開始計數分頻。當計數到10 時，Q4 輸出高電平，該高電平經D1 反相變?yōu)榈碗娖绞筕T 截止，繼電器斷電釋放，切斷被控電路工作電源。

與此同時， D1 輸出餓低電平經D2 反相為高電平后加至IC2 的CP 端，使輸出端輸出的高電平保持。

電路通電使IC1、IC2 復位后，IC2 的四個輸出端，均為低電平。而Q4 輸出的低電平經 D1 反相變?yōu)楦唠娖剑ㄟ^R4 使VT 導通，繼電器通電吸和。這種工作狀態為開機接通、定時斷開狀態。

2、 RC延時電路

RC延時電路如圖所示，電路的延時時間可通過R或C的大小來調整，但由于延時電路簡單，存在著延時時間短和精度不高的缺點。對于需要延時時間較長并且要求準確的場合，應選用時間繼電器為好。

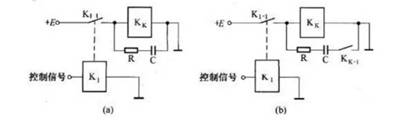

在自動控制中，有時為了便被控對象在規定的某段時間里工作或者使下一個操作指令在適當?shù)臅r刻發出，往往采用繼電器延時電路。圖給出了幾種繼電器延時電路。

圖所示電路為緩放緩吸電路，在電路接通和斷開時，利用RC的充放電作用實現吸合及釋放的延時，這種電路主要用在需要短暫延時吸合的場合。有時根據控制的需要，只要求繼電器緩慢釋放，而不允許緩慢吸合，這時可采用圖所示的電路。

當剛接通電源時，由于觸點KK一l為常開狀態，因而RC延時電路不會對吸合的時間產生延時的影響，而當繼電器K。吸合后，其觸點Kk-1，閉合，使得繼電器kk的釋放可緩慢進行。簡單的計算出RC延時電路所產生的時間延時，例如R=470K，C=0.15UF 時間常數直接用R*C就行了。

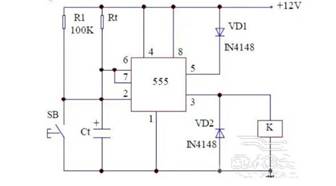

3、 555構成的簡易長延時電路

當按下按鈕SB 時，12V 的電源通過電阻器Rt 向電容器Ct 充電，使得6 腳的電位不斷升高，當6 腳的電位升到5 腳的電位時，電路復位定時結束。

由于在5 腳串上了一個二極管VD1 使得5 腳電位上升，因此比一般接法(懸空或通過小電容接地)具有了更長時間的定時。

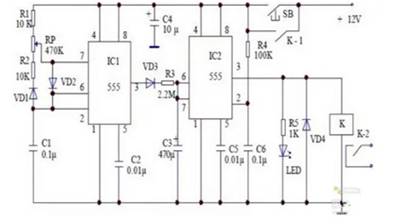

4、 由兩個555時基電路構成的長延時電路

IC1 555 時基電路接成占空比可調的自激多諧振蕩器。當按下按鈕SB 后，12V 的直流電壓加到電路中，由于電容器C6 的電壓不能突變，使得IC2 電路的2 腳為低電平，IC2 電路處于置位狀態，3 腳輸出高電平，繼電器K 得電，觸點K-1、K-2 閉合，K-1 觸點閉合后形成自鎖狀態，K-2 觸點連接用電設備，達到控制用電設備通、斷的作用。

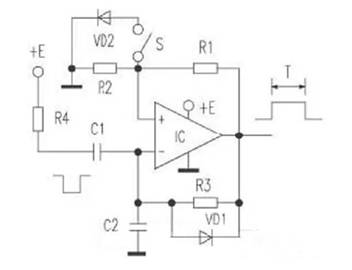

5、 單運放構成的單穩延時電路

常態時，IC輸出保持低電平，這個狀態是穩定的。當負脈沖經C1輸入至反相端時，反相端電位低于同相端電位，輸出端由低電平翻轉為高電平，這個狀態是不穩定的。

在音響系統中，功放延時電路發揮著至關重要的作用，它能夠確保音頻信號在傳輸過程中不會因為各種干擾而產生失真。本文將詳細介紹如何制作一個功放延時電路圖，并帶領大家逐步了解其中的原理和技巧。

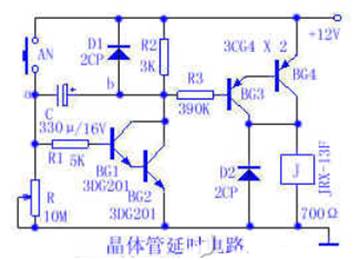

6、 晶體管延時電路

延時部分由BG1、BG2復合后與電容C組成密勒積分電路。電源接通前C的端電壓為零，電源接通后BG3、BG4導通，繼電器J吸合，同時電容C被充電，充電電流經R2、C、R構成回路，a點電位上升，引起b點電位下降，b點電位的下降又限制了a點電位上升。

a、b兩點電位互相補償?shù)慕Y果使a點電位的上升量非常小，充電電流接近似恒定。

當b點電位上升到10V左右時，BG3、BG4接近截止，繼電器J釋放，延時過程結束。按一下按鈕AN，電容C迅速經D1放電，繼電器J吸合，開始下一個延時過程。

延時電路經常會用到，RC電路是比較簡單的電路。當然，改變電路各個元器件的參數，可以達到不同的延時。

眾所周知，說到延時，很多人都會想到用軟件件來實現，比如定時器之類的。今天就來說說用硬件來實現定時的方式，雖說沒有那么準，但是有些場合還是用得到的。今天我們來介紹一下6種延時電路工作原理。
