一、三極管電路分析方法

01 直流電路分析方法

直流工作電壓加到三極管各個電極上主要通過兩條直流電路：一是三極管集電極與發射極之間的直流電路，二是基極直流電路。

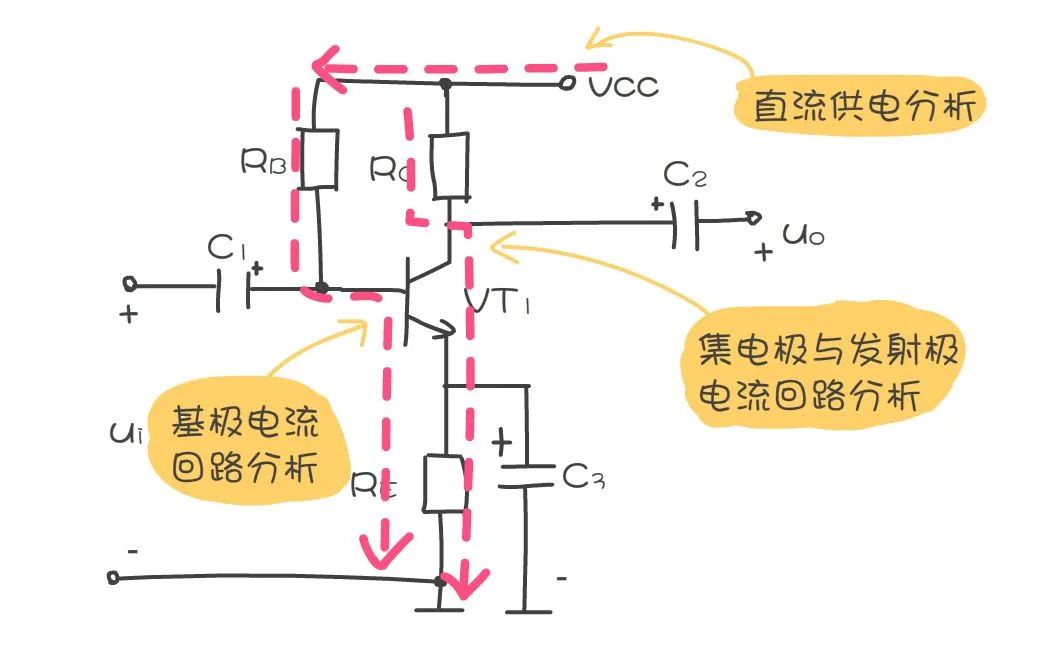

通過這一步分析可以搞清楚直流工作電壓是如何加到集電極、基極和發射極上的。如圖所示，是放大器直流電路分析示意圖。對于一個單級放大器而言，其直流電路分析主要是圖中所示的三個部分。

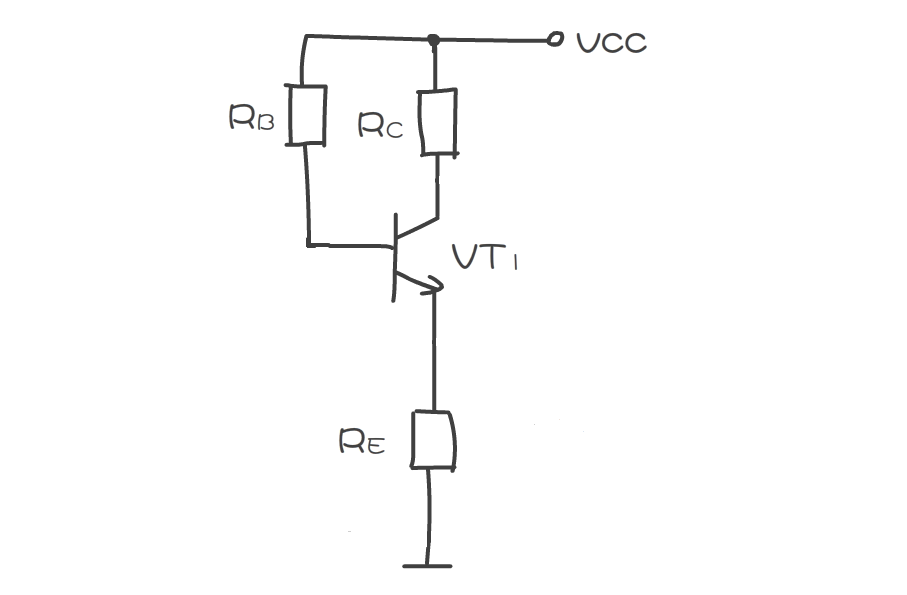

分析三極管直流電路時，由于電路中的電容具有隔直流特性，所以可以將它們看成開路，這樣上圖所示電路就可以畫成如下圖所示的直流等效電路，再用這一等效電路進行直流電路分析就相當簡潔了。

02 交流電路分析方法

交流電路分析主要是交流信號的傳輸路線分析，即信號從哪里輸入到放大器中，信號在這級放大器中具體經過了哪些元器件，信號最終從哪里輸出。如圖所示，是交流信號傳輸路線分析示意圖。

另外還要分析信號在傳輸過程中受到了哪些處理，如信號在哪個環節放大，在哪個環節受到衰減，哪個環節不放大也不衰減，信號是否受到了補償?shù)取?

上圖電路中的信號經過了C1、VT1、C2、VT2和C3，其中C1、C2和C3是耦合電容，對信號沒有放大和衰減作用，只是起著將信號傳輸?shù)较录夒娐分械鸟詈献饔?，VT1和VT2對信號起了放大作用。

二、三極管故障排查步驟

1. 外觀檢查

檢查三極管 ：觀察三極管是否有燒焦、裂紋或引腳彎曲等明顯損壞。

檢查焊點 ：檢查三極管引腳的焊點是否有虛焊、脫焊現象。

2. 電壓測量

測量電源電壓 ：確保三極管的供電電壓正常。

測量基極電壓 ：使用萬用表測量基極（B）電壓，與電路圖上的標稱值進行比較。

測量集電極和發射極電壓 ：測量集電極（C）和發射極（E）之間的電壓，檢查是否符合預期。

3. 電流測量

測量基極電流 ：使用萬用表的電流檔測量基極電流，判斷是否在正常范圍內。

測量集電極電流 ：測量集電極電流，檢查是否過大或過小。

4. 電阻測量

測量三極管內部電阻 ：使用萬用表的電阻檔測量三極管的BE和BC結的正反向電阻，判斷是否正常。

測量外部電阻 ：檢查與三極管相連的電阻是否有損壞。

5. 信號注入和響應

注入信號 ：在基極注入已知信號，觀察集電極的響應是否正常。

示波器觀察 ：使用示波器觀察三極管的輸入和輸出波形，檢查是否有失真或異常。

6. 替換法

替換三極管 ：如果懷疑三極管損壞，可以嘗試替換同型號的三極管，看電路是否恢復正常。
