CAN 總線允許高達1M bit /s通訊速率， 支持多主通訊模式， 有高抗電磁干擾性而且能夠檢測出通信過程中產生的任何錯誤， 已被廣泛應用到各自動化控制系統中。在項目的特殊環境要求下， CAN總線通信要求使用FPGA作為系統中的主控制器， 較之傳統設計使用的單片機， FPGA能夠在速度和體積上有更好的適應性。FPGA 一方面減少了電路板的復雜程度， 縮短了實現周期;另一方面， 其豐富的資源、超高的性能和靈活的可編程性， 提高了整個設備的可靠性， 大大增強了電路板設計的靈活性和可擴展性。文中通過設計FPGA 的接口電路， 并利用Verilog語言來編程實現CAN節點之間的通信功能。

CAN總線控制器實現網絡協議ISO 11898–1的所有低級功能，同時收發器與物理層通信。不同的物理層需要不同的收發器，如高速can、低速容錯can、高速可變數據速率can。

在一個典型的實現中，CAN總線控制器和微處理器被統一成一個啟用CAN的微控制器。市面上有帶SPI接口的外部CAN總線控制器，主要由微芯片制造，但它們往往會增加不必要的成本和復雜性。

在本文中，我們將研究從收發器到can總線連接器的電路設計。是時候把我們的手弄臟，設計我們的CAN總線電路!

第一步-選擇正確的IC

所有的CAN總線收發器的工作原理類似，因?yàn)樗鼈兾挥趯?shí)現CAN總線控制器的微控制器(或FPGA)和CAN總線本身之間。不過，還是有一些不同之處，你應該仔細考慮。

快速搜索合適的八角分類揭示了CAN總線收發器的主要制造商按提供的集成電路數量降序排列為NXP半導體、微晶片、德州儀器、Maxim Integrated、模擬器件和ST微電子。

所有這些收發器看起來都很相似，但它們的特性和性能卻各不相同。

ESD保護

市場上第一個CAN總線收發器包括很少的ESD(靜電放電)事件保護。它們要求所有的I/O保護都要用外部組件來實現。

在實際選型過程中，我們需關注CMC的多個關鍵特性，包括電感值、漏感(leakage inductance)、直流電阻(DC resistance)以及模式轉換特性(mode conversion characteristics)，以確保所選CMC能夠最優化地滿足系統的EMC需求。

1.1、電感值

在選取CMC電感值時，我們首要考慮的是其對總線共模噪聲的抑制能力。為了有效抑制共模噪聲，CMC在共模噪聲頻率處應具備盡可能高的電感值，從而呈現高阻抗?fàn)顟B(tài)，阻止噪聲傳播。然而，電感值的選擇并非越大越好，過大的電感值會帶來尺寸和成本上的挑戰。

綜合考慮，針對500kbps的CAN通信，推薦使用51uH電感值的CMC;而對于2Mbps的CAN FD通訊，則建議采用100uH電感值的CMC，以實現共模噪聲的有效抑制并兼顧尺寸與成本。

1.2、泄漏電感

泄漏電感，亦稱為差模電感，對差模信號具有一定的抑制效果。然而，過大的泄漏電感可能會引發CAN信號的振鈴現象，從而干擾CAN總線的正常通訊。與此同時，適量的泄漏電感又能有效抑制CAN總線中的差模電流，進而提升系統的整體EMI性能。

因此，在權衡泄漏電感的影響時，我們應確保其既能發揮差模抑制作用，又不至于在總線信號上產生顯著的振鈴，確保CAN總線的正常通訊不受干擾。適度的泄漏電感對于優化系統性能是有益的。

1.3、直流電阻

共模電感的直流電阻對總線信號的損耗具有直接影響。隨著直流電阻的增大，總線信號的損耗也會相應增加，從而導致傳輸效率降低。因此，在確定了共模電感的電感值之后，選擇直流電阻盡可能小的CMC顯得尤為重要。

這樣做可以有效減少總線信號的損耗，提高信號傳輸效率，確保CAN總線通信的穩定性和可靠性。

1.4、CMC的模式轉換特性

共模電感的模式轉換特性揭示了其上下線圈的對稱程度，這一特性通過Ssd12/Sds21參數來衡量。當Ssd12/Sds21參數的差異較大時，意味著模式轉換特性更為顯著，可能表明CMC的上下線圈存在較大的不對稱性。這種不對稱性會在CAN總線通信過程中引入額外的共模噪聲，從而降低CMC的EMI濾波效能。因此，在選擇CMC時，我們應傾向于選擇那些Ssd12/Sds21參數接近的器件，以?xún)?yōu)化EMI性能。

如下圖所示的DLW32SH101XF2阻抗與頻率特性曲線，清晰地展示了CMC在共模噪聲頻率下的高共模阻抗Zc，這有助于有效抑制共模噪聲。同時，在CAN總線通信頻段內，CMC保持了較低的差模阻抗Zd，確保在抑制共模噪聲的同時，不會對總線的正常通訊造成不利影響。

在CAN網絡的正常通信過程中，若總線遭遇異常故障，例如短路至BAT或Vcc，CMC的存在可能導致總線上產生接近或超出總線耐受電壓的瞬態電壓。對于NOVOSENSE系列的CAN收發器而言，此類因總線短路而在CMC上產生的瞬態過壓，恰好滿足芯片總線引腳內部ESD防護電路的啟動條件。

因此，由CMC感生的過壓能量將通過內部ESD防護電路得到完全泄放，確保芯片免受任何損害，從而保障了收發器的可靠性和穩定性。

1 CAN 接口硬件設計

1.1 CAN 節點的系統構成

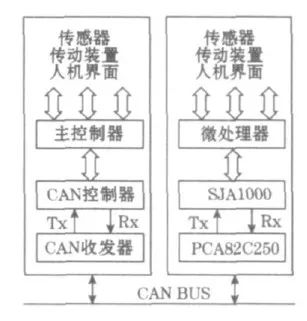

一般來說， 每個CAN 模塊能夠被分成3 個不同的功能塊，其結構如圖1所示。CAN總線收發器提供CAN協議控制器與物理總線之間的接口， 控制從CAN 控制器到總線物理層或相反的邏輯電平信號。它的性能決定了總線接口、總線終端、總線長度和節點數， 是影響整個總線網絡通信性能的關鍵因素之一。CAN 控制器執行在CAN 規范里規定的完整的CAN 協議， 它通常用于報文緩沖和驗收濾波， 對外具有與主控制器和總線收發器的接口。主控制器負責執行應用的功能， 例如控制命令的發送、讀傳感器和處理人機接口等。它通過對CAN 控制器進行編程， 來控制CAN 總線的工作方式和工作狀態， 以及進行數據的發送和接收。

圖1 CAN 模塊系統構成

1.2 接口電路設計

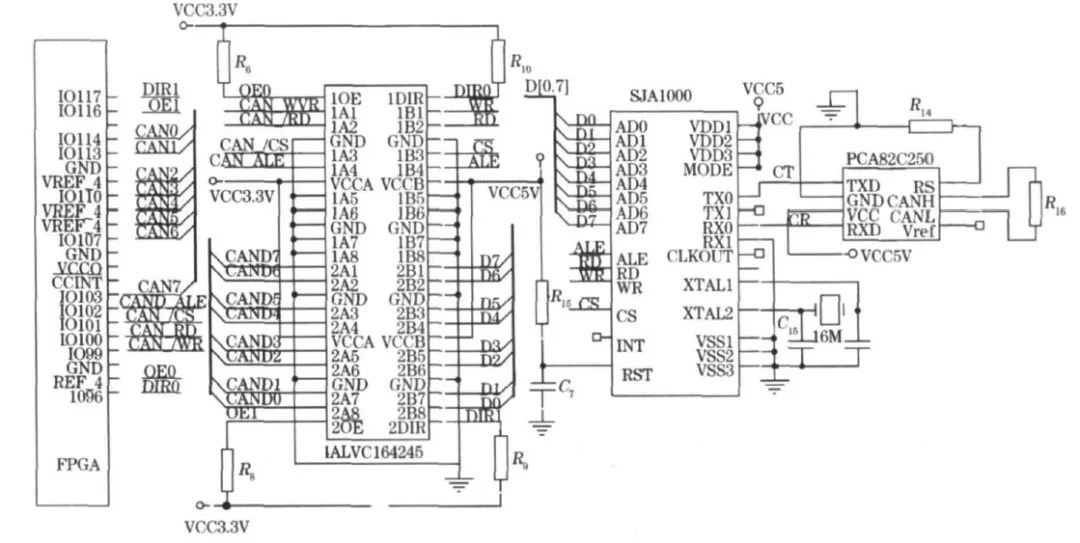

接口電路如圖2所示。SJA1000的AD0~ AD7地址數據復用端口、ALE地址鎖存端口、RD、WR、片選CS端口均通過轉換芯片與FPGA的I /O口相連。SJA1000 的中斷輸出信號INT連入FPGA, 使CAN通信可以采用中斷或查詢方式。RST 端口的電路實現SJA1000的上電自動復位功能。MODE 模式選擇端接+ 5 V, 設置SJA1000控制器為Intel模式。SJA1000 的時鐘晶振采用16MH z, 頻率調整電容取15 pF. R16為終端電阻，設計中取120Ω。CAN 驅動器PCA82C250 的RS腳為工作模式選擇位， 接地工作于高速模式， 接高工作于待機模式。系統通過電阻R14將芯片設定于斜率控制模式， 電阻值為47 kΩ , 這時CAN 總線應工作于低速模式， 可提高CAN 總線抵抗射頻干擾的能力。在這種情況下， 可直接使用非屏蔽雙絞線作為總線。

設計中有2點需要特別注意：點是FPGA 并沒有與SJA1000直接相連。這是因?yàn)閷?duì)于設計選取的FPGAXCV600, 其接口電平不支持5 V TTL的I/O 標準， 如果與5 VI/O標準的SJA1000直接相連， 將可能導致FPGA 管腳電流過大， 造成器件鎖死或者燒毀。為此采用雙向總線收發器74ALVC164245, 把SJA1000的5 V TTL電平信號AD0 ~ AD7、ALE 轉換成3.3 V I/O 標準信號， 連接到FPGA 的引腳上。74ALVC164245 有2個8位電平轉換端口， 可獨立操作。其中電平信號AD0~ AD7必須按順序連接在總線收發器的一個8位端口上， 不可以分開。第二點是：在CAN 控制器與收發器之間不采用光電隔離。這是因?yàn)樵黾庸怆姼綦x雖然能增強系統的抗干擾能力， 但也會增加CAN 總線有效回路信號的傳輸延遲時間， 導致通信速率或距離減少。82C250等型號的CAN 收發器本身具備瞬間抗干擾、降低射頻干擾( RFI)以及實現熱防護的能力， 它具有的電流限制電路還提供了對總線的進一步保護功能。如果現場傳輸距離近、電磁干擾小， 可以不采用光電隔離， 以使系統達到的通信速率或距離。

圖2 接口電路

2 系統軟件設計

2.1 設計流程

FPGA對CAN 總線通訊模塊的控制主要包括3 部分：CAN總線節點初始化、報文發送和報文接收。由于通訊模塊對接收數據的實時性要求并不是很高， 因此CAN 總線的數據接收和發送采用查詢方式。

2.1.1 初始化過程

系統上電后首先對82C250 和S JA1000 進行初始化， 以確定工作主頻、波特率、輸出特性等。SJA1000的初始化只有在復位模式下才可以進行， 初始化主要包括工作方式的設置、驗收濾波方式的設置、驗收屏蔽寄存器( AMR )和驗收代碼寄存器( ACR)的設置、波特率參數設置和中斷允許寄存器( IER) 的設置等。在完成SJA1000 的初始化設置以后， SJA1000 就可以回到工作狀態， 進行正常的通信任務。設計中使SJA1000工作在PeliCan的方式下。

2.1.2 發送過程

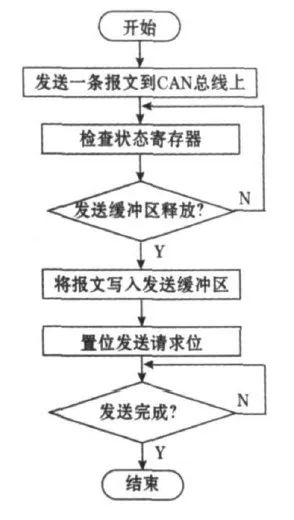

發送時， 用戶只需將待發送的數據按特定的格式組合成一幀報文， 送入SJA1000發送緩沖區中， 然后啟動SJA1000發送即可。當然， 在往SJA1000 發送緩存區送報文之前， 必須先判斷發送緩沖區是否鎖定， 如果鎖定則等待;判斷上次發送是否完成， 未完成則等待發送完成。FPGA 通過SJA1000 向CAN 總線進行數據發送的流程圖如圖3所示。

圖3 發送數據流程圖

2.1.3 接收過程

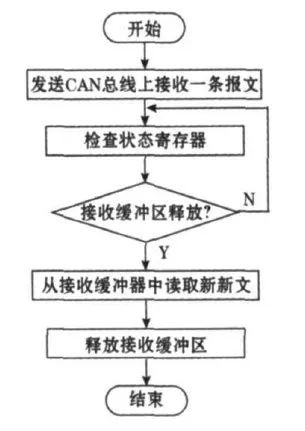

接收子程序負責節點報文的接收以及其他情況處理。接收子程序比發送子程序要復雜一些， 因?yàn)樵谔幚斫邮請?bào)文的過程中， 同時要對諸如總線關閉、錯誤報警、接收溢出等情況進行處理。只有在總線正常， 沒有錯誤報警， 并且接收緩沖區中有新報文， 才開始進行數據接收操作。對接收緩沖區的數據讀取完畢后釋放CAN接收緩沖區。FPGA 通過SJA1000接收CAN總線上的數據流程圖如圖4所示。

圖4 接收數據流程圖

2.2 FPGA 頂層模塊設計

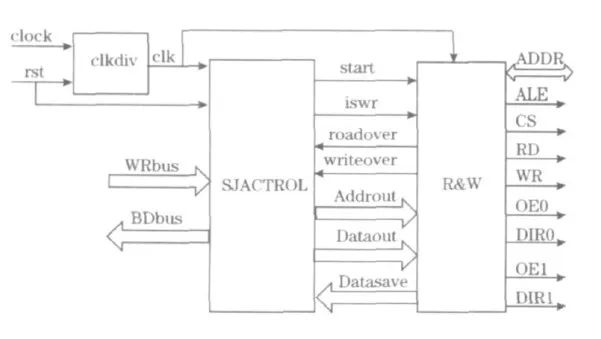

FPGA頂層的模塊設計如圖5 所示。其中c lkdiv 模塊是將輸入的50MH z時鐘clock十分頻后作為模塊基準時鐘。SJACTROL模塊是控制總線通信的主模塊， 而R&W 模塊則是根據主模塊的信號生成SJA1000所需要的讀寫時序信號。SJACTROL模塊通過start和isw r兩個信號通知R&W 模塊是否要進行讀或?qū)懣偩€(xiàn)操作。若是寫操作， 則將地址和數據通過Addrout和Dataout傳遞給R&W, R&W 將負責把數據準確地送到S JA1000的數據地址復用總線ADDR, 并驅動SJA1000接收數據， 在寫操作完成后發送w riteover信號通知SJACTROL寫操作完成。讀操作時R&W根據SJACTOL送來的地址， 從SJA1000的數據總線上讀取數據， 并將得到的數據通過Datasave 總線返回給SJACTROL。

圖5 頂層模塊設計

SJACTROL的狀態機通過5個狀態的轉換來實現控制：空閑狀態、初始化狀態、查詢狀態、讀狀態、寫狀態。R&W 則是按照SJA1000的芯片數據手冊進行時序邏輯設計。在編寫模塊時， 需注意雙向總線的編寫技巧。雙向口在頂層定義， 否則模塊綜合的時候容易出錯。

3仿真結果

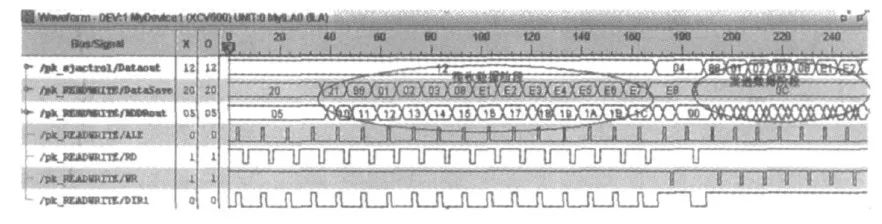

FPGA中利用Verilog 編程產生SJA1000的片選信號CS, 地址鎖存信號ALE, 讀寫信號RD、WR.這些控制信號共同驅動SJA1000進行數據接收和發送。設計選取的是v irtex系列的芯片， 邏輯開發在ISE 平臺上進行。在FPGA 的調試階段， 使用xilinx的應用軟件 ChipScope pro( 在線邏輯分析儀) 來在線觀察FPGA設計內部信號的波形， 它比傳統的邏輯分析儀更方便。圖6為在線進行數據傳送接收時的實際波形。

圖6SJA1000接收和發送數據的時序仿真

4 結束語

通過對CAN 通信系統的分析， 利用FPGA作為CAN 通信節點的主控制單元， 對CAN 節點的硬件接口電路設計方案進行了詳細的說明， 并編寫了CAN 節點通信流程中的初始化程序、數據發送接收程序。通過軟硬件的聯調， 實現了CAN 總線的通信功能， 系統工作狀態良好。實踐證明CAN 通信節點采用FPGA作為控制單元， 與傳統的單片機設計相比， 更加靈活并且擴展性更強。
