隨著 5G 網絡、云計算、物聯網 (IoT) 和虛擬化的普及，IT 基礎設施正在推動對高性能計算服務器的需求。

每一代新服務器都需要更高的計算能力和效率，同時也增加了功耗要求。確保服務器滿足市場需求的關鍵方面之一是了解微處理器的電源對整個服務器的動態響應和效率的影響。這使得工程師能夠配置電源以獲得最佳性能。

服務器應用程序在瞬態響應要求方面的要求尤其嚴格。為了滿足這些要求，設計人員可以實現負載線控制，有時也稱為有源電壓定位(AVP)。

了解直流負載線設計

負載線 (LL) 控制是指對電壓控制環路的修改，其中降壓轉換器的輸出電壓 (V OUT ) 可根據負載電流進行調節。換句話說，V OUT對于所有負載值不再恒定，而是根據功率需求而變化。調整后的輸出電壓可使用公式 1 計算：

V輸出= V輸出(標稱值) – I輸出× R LL (1)

其中，V OUT(NOM)是電源無負載時的最大 V OUT ，I OUT是負載電流，R LL是等效負載線阻抗(以 Ω 為單位)。

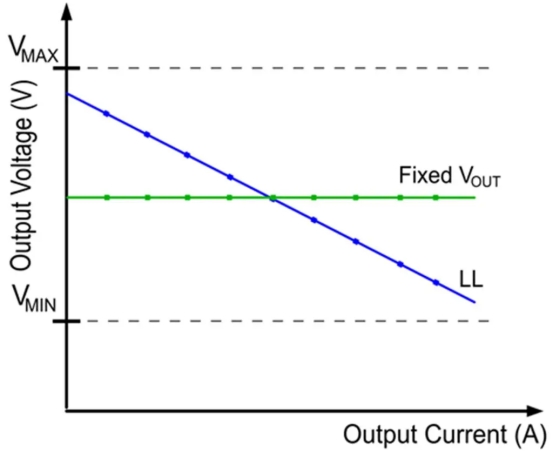

圖 1顯示了與固定所有負載的V OUT的傳統方法(用綠線表示)相比，實施負載線調節如何降低直流負載調節(用藍線表示)，導致 V OUT隨著電流的增加而下降。線)。請注意，負載線產生的電壓斜率仍必須設計為滿足為微處理器供電的V OUT要求。這意味著對于整個輸出電流范圍， V OUT必須落在指定的電壓限制(V MAX和V MIN)內。

圖 1該圖顯示了使用直流負載線的V OUT與固定 V OUT方法的比較。

實施負載線調節的主要原因是在負載電流很大時降低電壓，從而減少功耗和耗散損耗。雖然這是一個經常討論的好處，但實施負載線控制的另一個優點是它如何提高服務器的動態響應。

服務器應用中的電源通常必須支持大負載瞬變。這是因?yàn)榉?wù)器應用中的電源必須為存儲設備和 CPU 等負載供電，這些負載的電源要求根據它們正在執行的任務而變化。例如，服務器電源提供遠高于 100 A 的電流的情況并不少見。

圖 2顯示了實施負載線之前和之后的電源。由于電流階躍，沒有負載線的電源(用紫色線表示)在負載瞬變期間會經歷較大的過沖和下沖。如果這些峰值超過最大或最小電壓限制，可能會導致負載損壞并停止運行。通過使用負載線(用藍線表示)逐漸調整 V OUT ，可以消除這些峰值并改善瞬態響應。

圖 2實施負載線之前和之后的電源比較突出顯示了對瞬態響應的影響。

雖然負載線提高了服務器性能和效率，但負載線配置必須非常準確，因?yàn)檗D(zhuǎn)換器必須始終在設定的電壓限制內運行。大多數通信標準都指定了理想的負載線值，但由于電路板材料和布局的不同，這些值可能需要調整。否則，在高功率運行時，負載線可能會將電壓推至最低要求以下(圖 3)。

圖 3這是由次優負載線配置引起的錯誤的視圖。

通過直流負載線減少輸出電容

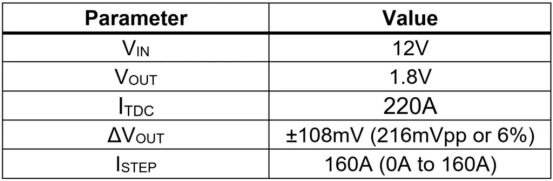

為了演示負載線控制的優勢，使用電源軌的典型處理器規格創建了一個通用示例。輸入電壓 (V IN ) 設置為 12 V，輸出電流 (I TDC ) 為 220 A，輸出電壓 (V OUT ) 為 1.8 V — 所有這些都是服務器應用中電壓軌的通用值。表 1顯示了規格。

表 1電源軌規格。

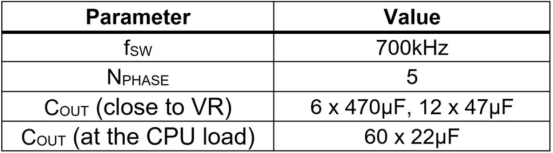

表 2顯示了輸出電容 (C OUT )、開關頻率 (f SW ) 和相數 (N PHASE )等測試條件。

表2測試參數。資料來源：Monolithic Power Systems (MPS)

使用雙環路數字多相控制器MP2965來實現此示例，因?yàn)樗С重?fù)載線配置，并且可配置為最多 7 相操作。 PMBus 可配置負載線需要在 VDIFF 和 VFB 引腳之間連接一個下垂電阻器 (R DROOP )，以及內部寄存器配置(圖 4)

圖 4以下是基于控制器的負載線內部結構。

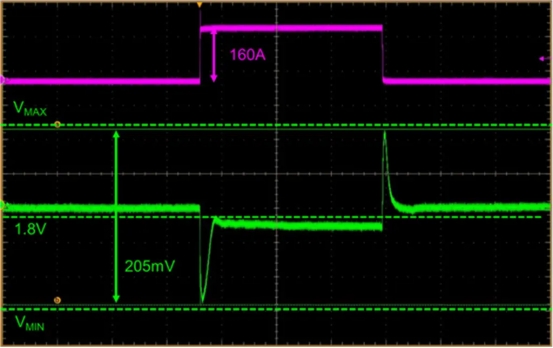

首先，設計人員必須通過觀察轉換器不使用負載線時的電壓調節來確定負載線的影響。將 160A 電流階躍應用于 MP2965 多相控制器以模擬 CPU 負載。圖 5顯示了沒有直流負載線時轉換器的響應。請注意電流瞬變期間出現的大 V OUT尖峰。這意味著電壓變化為 205 mV，剛好在表 1 所示的規格范圍內。

圖 5轉換器對電流階躍的響應沒有直流負載線。

使用公式 1，設計了 0.67 mΩ 的負載線，以滿足通過公式 2 估算的最小 V OUT規格。

V OUT = V ID – I OUT × R LL → R LL = V OUT(標稱值) – V OUT(最小值) /I OUT(最大值) = 108 mV/160 A = 0.675 mΩ (2)

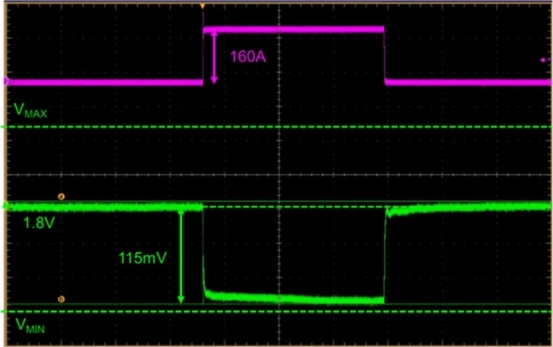

圖 6顯示了實施直流負載線后產生的瞬態響應。

圖 6轉換器對電流階躍的響應采用直流負載線。

通過實施直流負載線，V OUT很好地保持在表 1 中指定的電壓范圍內，電壓裕度約為允許范圍的 50%。電壓裕度的增加還意味著可以放寬某些設計限制，例如輸出電容，這是用于降低輸出電壓峰值的關鍵要素之一。如表 2 所示，圖 5 和圖 6 中所示的電壓響應涉及 4.7 mF 的總輸出電容，由靠近 CPU 負載放置的 60 個 22 μF MLCC 電容器以及一些鋁電解電容器組成。

MLCC 電容器濾除電流瞬態響應的高頻分量，而鋁電解電容器則濾除低頻分量。這些鋁電容器稱為大容量電容器，經過專門設計，具有非常低的等效串聯電阻 (ESR)，這意味著它們通常是電路中最昂貴的電容器。因此，使用較少的大容量電容器可以降低總體成本和 BOM。

由于實施直流負載線已經降低了瞬態峰值，因此大容量電容對于瞬態響應變得不那么重要，并且大容量電容器的 ESR 要求也降低了。因此，可以去除一些大容量電容器，而不會對電路的瞬態響應產生顯著影響。圖 7顯示了將大容量電容減少 50%(從 6 x 470 μF 減少到 3 x 470 μF)后的結果。

圖 7轉換器對電流階躍的響應采用直流負載線和較少的大容量電容器。

為了增加正負尖峰的電壓裕度，在 V OUT上添加了 40mV 直流偏移。這使得 V OUT接近規格定義的電壓范圍的中心。

盡管大容量電容器較少，但電源的瞬態響應沒有明顯變化。然而，這仍然具有降低成本和電路板空間的優點。

負載線的另一個好處是降低了 CPU 功耗。當 V OUT在 160 A 時設置為 1.8 V 時，負載功率為 288 W。通過實施直流負載線并將 V OUT在最大電流下降低至 1.725，圖 7 中的負載功率為 276 W，這表示凈功率節省 12 W。

負載線控制的優點

服務器和計算應用需要電源能夠處理大的、突然的電流變化，同時滿足嚴格的 V OUT調節要求。

本文使用數字控制器實現 PMBus 可配置負載線，展示了負載線控制的優勢，例如提高效率和改進電源瞬態響應性能。本文還解釋了如何實施直流負載線來降低所需的最小大容量電容，從而使設計人員能夠降低總體成本并最大限度地減少電路板空間，同時仍然滿足服務器應用的規范。
