一開始，驅動電機似乎是一項簡單的任務——只要把電機連接到合適的電壓軌道上，它就會開始旋轉。但這并不是驅動電機的完美方式，特別是當電路中涉及到其他組件時。這里我們將討論一種最常用和最有效的直流電機驅動方式——h橋電路。

汽車駕駛

在低功率應用的愛好者圈子中，最常見的電機類型是下圖所示的3V直流電機。這種電機是為兩個1.5V電池的低電壓操作而優化的。

運行起來很簡單，只要把它連接到兩個電池上，馬達就會立即啟動，只要連接上電池就能運行。雖然這種設置對于像微型風車或風扇這樣的“靜態”應用很好，但對于像機器人這樣的“動態”應用，就需要更高的精度——以變速和扭矩控制的形式。

很明顯，降低電機上的電壓會降低速度，電池耗盡會導致電機變慢，但如果電機由多個設備共用的軌道供電，則需要適當?shù)尿?qū)動電路。

這甚至可以以可變線性調節器的形式，如LM317 -電機上的電壓可以改變，以增加或減少速度。如果需要更大的電流，這個電路可以用幾個雙極晶體管謹慎地構建。這種設置的最大缺點是效率——就像其他負載一樣，晶體管會消耗掉所有不必要的功率。

解決這個問題的方法是一種稱為PWM或脈沖寬度調制的方法。在這里，電機由一個方波驅動，具有可調的占空比(接通時間與信號周期的比率)。輸出的總功率與占空比成正比。換句話說，電機在一小段時間內供電，因此隨著時間的推移，電機的平均功率很低。占空比為0%時，電機關閉(無電流流動);占空比為50%時，電機以一半功率運行(電流消耗的一半)，100%代表最大電流消耗的全功率。

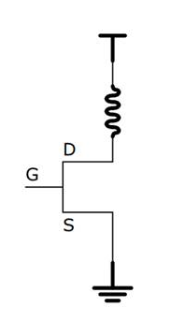

這是通過連接電機高側并使用n溝道MOSFET驅動來實現的，后者再次由PWM信號驅動。

這有一些有趣的含義- 3V電機可以使用12V電源驅動，使用低占空比，因?yàn)殡姍C(jī)只看到平均電壓。精心設計，這消除了需要一個單獨的電機電源。

如果我們需要反轉電機的方向呢?這通常是通過開關電機端子來完成的，但這也可以用電來完成。

一種選擇是使用另一個場效應管和一個負電源來切換方向。這要求電機的一端永久接地，另一端連接到正極或負極電源。在這里，mosfet充當SPDT開關。

然而，存在一種更優雅的解決方案。

H橋電機驅動電路

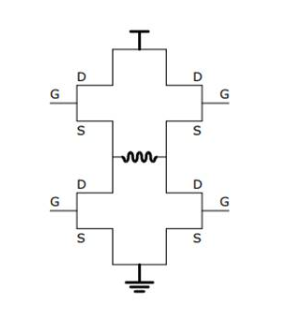

這個電路被稱為H橋，因?yàn)閙osfet形成兩個垂直筆畫，而電機形成字母“H”的水平筆畫。它是所有電機驅動問題的簡單而優雅的解決方案。方向可隨意改變，速度可控制。

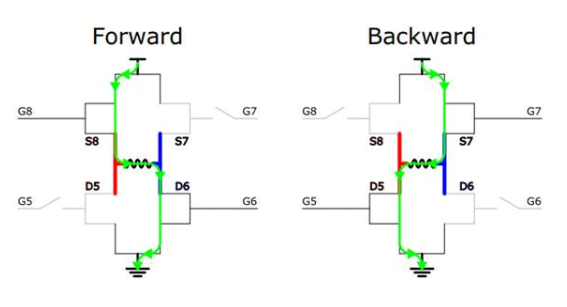

在h橋配置中，只有對角相反的mosfet對被激活來控制方向，如下圖所示：

當激活一對mosfet(對角線相反)時，電機看到電流朝一個方向流動，當另一對mosfet被激活時，電流通過電機的方向相反。

mosfet可以打開以獲得全功率或PWM-ed以進行功率調節或關閉以使電機停止。激活底部和頂部mosfet(但從不一起)制動電機。

實現H-Bridge的另一種方法是使用555計時器，我們?cè)谇耙粋€(gè)教程中討論過。

組件的要求

對于H橋

?直流電機

?2個IRF3205 n溝道m(xù)osfet或等效器件

?2個IRF5210 p溝道m(xù)osfet或等效器件

?2個10K電阻(下拉)

?2個100uF電解電容(去耦)

?2個100nF陶瓷電容器(去耦)

控制電路

?1x 555定時器(任何變體，最好是CMOS)

?1x TC4427或任何合適的柵極驅動器

?2x 1N4148或任何其他信號/超快二極管

?1個10K電位器(定時)

?1x 1K電阻(定時)

?4.7nF電容器(定時)

?4.7uF電容(去耦)

?100nF陶瓷電容器(去耦)

?10uF電解電容器(去耦)

?SPDT開關

簡單h橋電路原理圖

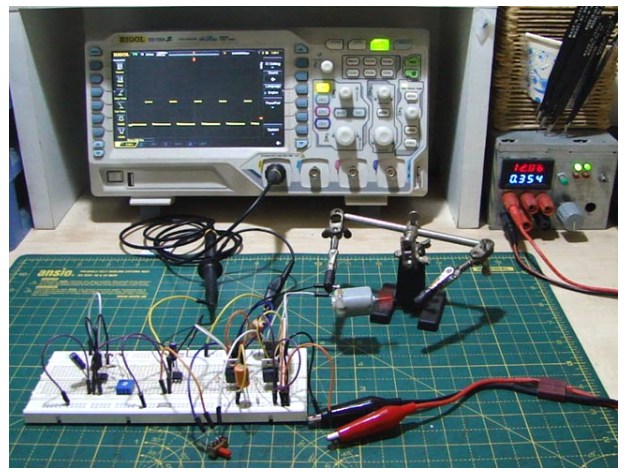

既然我們已經有了理論，現在是時候動手制作一個h橋電機驅動器了。該電路有足夠的功率來驅動中等大小的電機高達20A和40V與適當?shù)慕Y(jié)構和散熱。一些功能得到了簡化，比如使用SPDT開關來控制方向。

此外，為了簡單起見，高側mosfet為p溝道。使用適當?shù)尿?qū)動電路(帶自舉)，也可以使用n溝道m(xù)osfet。

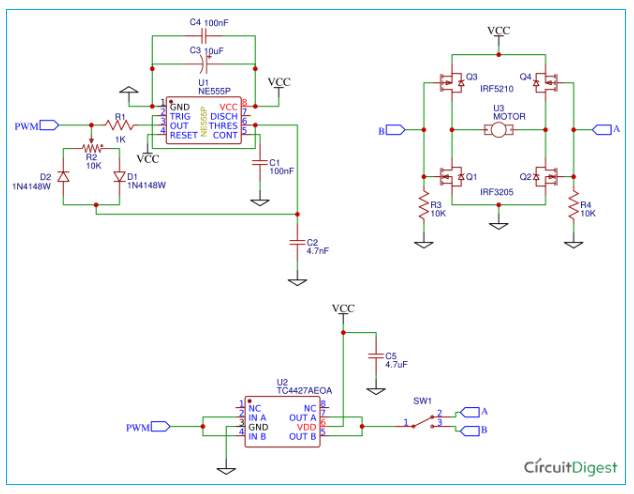

使用mosfet的h橋的完整電路圖如下：

解釋工作

1. 555定時器

定時器是一個簡單的555電路，產生約10%至90%的占空比。頻率由R1， R2和C2設定。高頻率是首選，以減少可聽到的嗚嗚聲，但這也意味著需要一個更強大的柵極驅動器。占空比由電位器R2控制。在這里了解更多關于在不穩定模式下使用555定時器的信息。

該電路可以由任何其他PWM源(如Arduino)代替。

2. 門驅動器

柵極驅動器是標準的雙通道TC4427，每個通道有1.5A的接收/源。在這里，兩個通道都并聯以獲得更大的驅動電流。同樣，如果頻率更高，柵極驅動器需要更強大。

SPDT開關用于選擇控制方向的h橋支腿。

3. H橋

這是控制電機的電路的工作部分。MOSFET柵極通常被下拉電阻拉低。這導致兩個P溝道m(xù)osfet打開，但這不是一個問題，因?yàn)闆](méi)有電流可以流動。當PWM信號被施加到一個支路的柵極時，N和p通道m(xù)osfet交替打開和關閉，控制功率。

H橋電路構造技巧

這種電路最大的優點是它可以擴展到驅動各種大小的電機，而不僅僅是電機——任何需要雙向電流信號的東西，比如正弦波逆變器。

當使用這個電路時，即使在低功率下，適當?shù)木植咳ヱ钍潜仨毜模悄阆胱屇愕碾娐烦霈F(xiàn)故障。

此外，如果在PCB等更永久的平臺上構建此電路，建議使用大的接地平面，使低電流部件遠離高電流路徑。

因此，這種簡單的h橋電路可以解決許多電機驅動問題，如雙向，電源管理和效率。

本文編譯自circuitdigest
