情況很簡單——你有一個低電壓供電軌，比如3.3V，你想給需要5V的東西供電。這是一個艱難的決定，特別是如果涉及電池。唯一明顯的方法是開關模式轉換器，更具體地說是升壓轉換器。

這是我們遇到的一個障礙-增壓轉換器在低功率下效率低下，因?yàn)榇罅康哪芰勘幌?，只是為了保持調節點和驅動電源開關。此外，這種類型的開關模式轉換器有噪聲——如果你處理的是敏感電路，這是一個問題。你處于一個過度設計的解決方案的不舒服的位置。線性調節器不能反向工作，所以它被排除為設計不足。

那么我們該如何區分過度設計和不足設計呢?

這個問題的答案是電荷泵-它本身是一種開關模式的電源。顧名思義，這種變換器移動的是離散電荷，儲存這些離散電荷的元件就是電容器，所以這種變換器又叫飛電容變換器。

電荷泵使用電容器產生輸入電壓的離散倍數。

電荷泵是如何工作的?

理解這一點的最好方法是想象以下情況。

你用9V的電池給電容器充電，所以電容器上的電壓也是9V。然后你拿另一個電容器，并充電到9V?，F(xiàn)在將兩個電容器串聯起來，測量它們之間的電壓——18V。

這是電荷泵工作的基本原理——取兩個電容器，分別給它們充電，然后把它們串聯起來，盡管在真正的電荷泵中，重新排列是通過電子方式完成的。

當然，這并不局限于只有兩個電容器，連續級可以級聯，以獲得更高的輸出電壓。

電荷泵的局限性

在我們建立電荷泵之前，了解電荷泵的局限性是一個好主意。

1. 可用輸出電流——因?yàn)殡姾杀弥徊贿^是循環充電和放電的電容器，可用電流非常低——在極少數情況下，使用合適的芯片可以獲得100mA，但效率很低。

2. 您添加的級越多并不意味著輸出電壓增加那么多倍——每級負載前一級的輸出，因此輸出不是輸入的完美倍數。你添加的階段越多，這個問題就越嚴重。

構建電荷泵電路

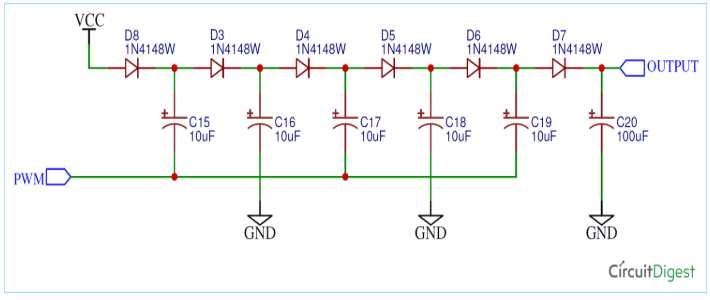

這里顯示的電路是一個簡單的三級電荷泵，使用常綠555定時器IC。從某種意義上說，這個電路是“模塊化”的-級聯可以增加輸出電壓(考慮到限制2)。

組件的要求

1. 對于555振蕩器

?555定時器-雙極變體

?10uF電解電容器(去耦)

?2個100nF陶瓷電容(去耦)

?100pF陶瓷電容(定時)

?1K電阻(定時)

?10K電阻(定時)

2. 電荷泵

?6個IN4148二極管(也推薦使用UF4007)

?5個10uF電解電容器

?100uF電解電容

需要注意的一件重要的事情是，在充電泵中使用的所有電容器的額定電壓必須比預期的輸出電壓高幾伏。

線路圖

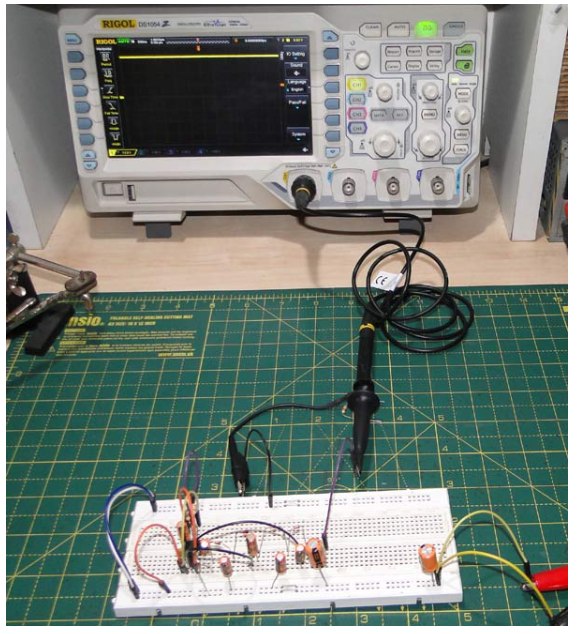

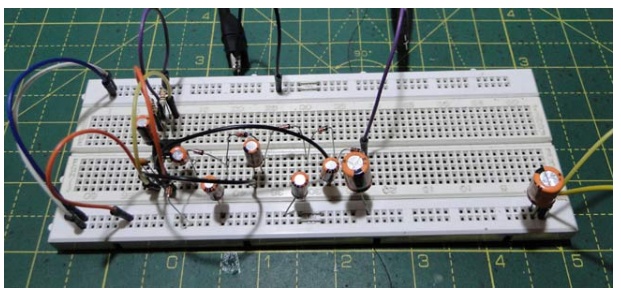

這就是它在面包板上的樣子：

電荷泵電路描述

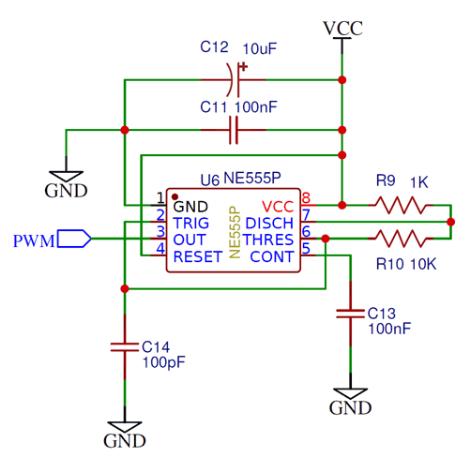

1. 555定時器

這里顯示的電路是一個簡單的555定時器不穩定振蕩器。定時元件產生的頻率約為500kHz(對于雙極555來說，這本身就是一項壯舉)。這種高頻率確保了充電泵上的電容器定期“刷新”，這樣輸出端的電壓就不會有太多紋波。

2. 電荷泵

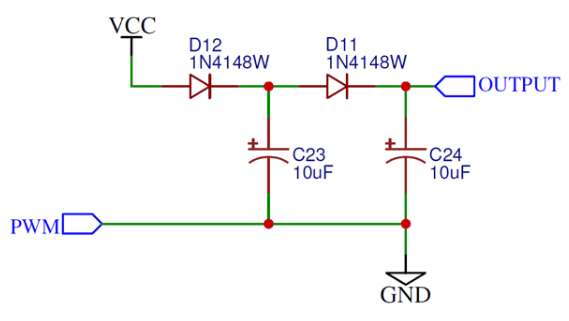

這是整個賽道中最令人生畏的部分。像大多數其他事物一樣，它可以被分解成一個單一的單位來理解：

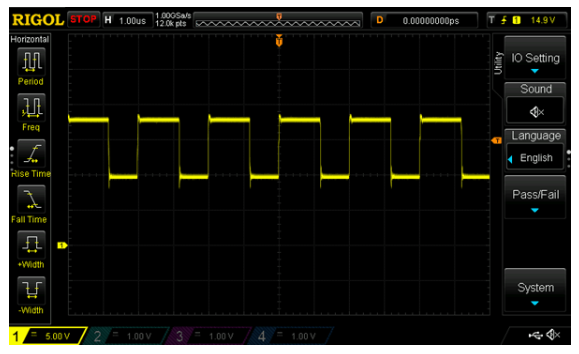

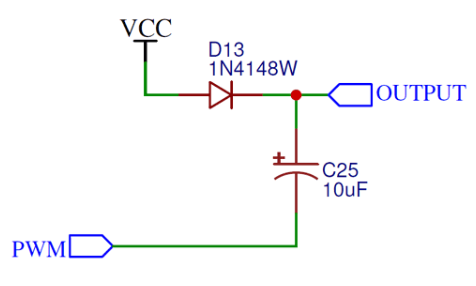

讓我們假設555定時器的輸出引腳3在啟動期間為低電平。這導致電容器通過二極管充電，因?yàn)樨?fù)極現在接地。當輸出高時，負引腳也高-但是由于電容上已經有電荷(因?yàn)槎O管不能去任何地方)，在電容的正極看到的電壓實際上是輸入電壓的兩倍。

這是電容器的正極：

最終的結果是，您有效地將VCC的偏移量添加到555計時器的輸出中。

現在這個電壓直接作為輸出是無用的，因?yàn)橛幸粋€(gè)巨大的50%紋波。為了解決這個問題，我們增加了一個峰值檢測器，如下圖所示：

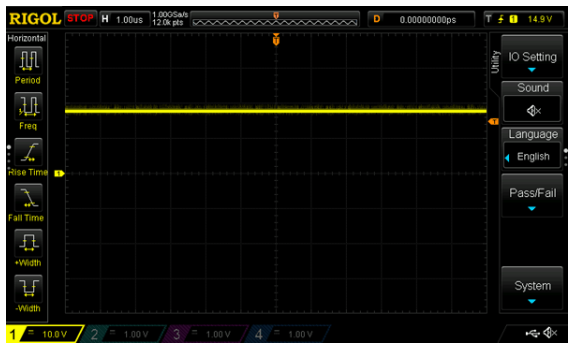

這是上述電路的輸出：

我們成功地將輸出電壓提高了一倍!

電路構造技巧

雙極555以其在供電軌上產生的電源尖峰而聞名，因?yàn)檩敵鐾仆旒壴谶^渡期間幾乎縮短了電源。因此，脫鉤是必須的。

我將快速地繞個彎路，告訴你們一些關于適當解耦的事情。

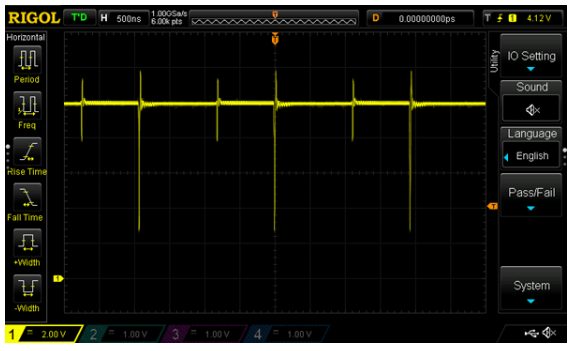

這是振蕩器的VCC引腳，沒有任何去耦：

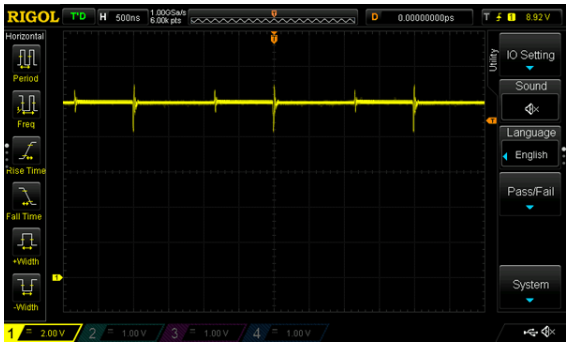

這是正確解耦后的相同引腳：

你可以清楚地看到一點解耦帶來的不同。

低電感陶瓷SMD電容器推薦用于電荷泵階段。具有低正向壓降的肖特基二極管也提高了性能。

使用具有適當輸出級的CMOS 555(甚至可能是像TC4420這樣的柵極驅動器)可以減少(但不能消除)電源尖峰。

電荷泵變化

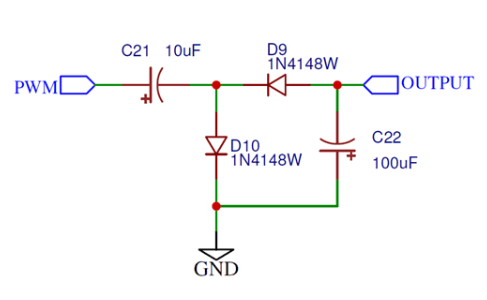

電荷泵不僅可以增加電壓，還可以用來反轉電壓極性。

這個電路的工作方式與電壓倍頻器相同——當555輸出高時，帽充電，當輸出低時，電荷通過第二個電容器在相反的方向上，在輸出上產生負電壓。

我在哪里使用充電泵?

?在只有單一電壓可用的電路中，為運算放大器提供的雙極性電源。運算放大器不消耗太多電流，所以這是一個完美的匹配。這樣做的好處是，逆變器和倍頻器可以從相同的輸出驅動，例如，從5V電源產生±12V電源。

?柵極驅動器-自啟動是一種選擇，但電荷泵有可能產生更高的電壓，例如，從3.3V電源產生12V柵極驅動器。在這種情況下，引導不會給你超過7V的電壓。

因此，電荷泵是一種簡單而有效的裝置，用于產生輸入電壓的離散倍數。

本文編譯自circuitdigest
