雖然有逆變器和發電機可以在停電時立即啟動交流電源，但有時當沒有備用支持并且我們有一些關鍵機器運行以執行一些重要任務時，最好至少有一個警報，以便在電源關閉時通知我們。在本教程中，我們將學習如何制作一個簡單的電源故障報警電路。這種電路可用于許多應用場合。

所需的組件

?繼電器(12伏直流電)

?2000μF和0.1μF電容器

?蜂鳴器

?橋二極管

?變壓器

?Perfboard

?1n4007二極管

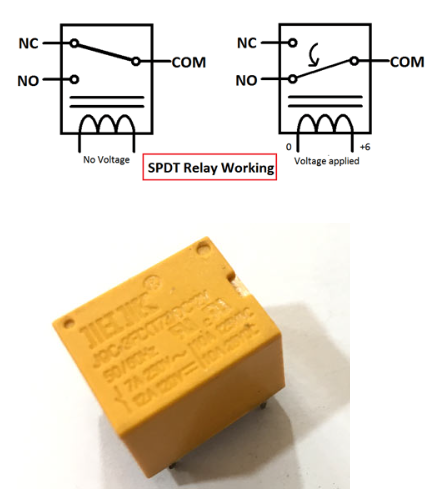

繼電器

繼電器是一種開關裝置，可以用電子或機械方式操作。它是由電磁鐵、活動電樞、觸點、軛架和框架組成的五端裝置。它的工作原理是電感器的磁性能。因此，當內部線圈通電時，磁場在其周圍產生，并拉動電樞連接常開端子(NO)到Common (COM)端子，如下圖所示。

在本次停電報警中，我們使用繼電器在電容充電電路和電容放電電路(電容蜂鳴器電路)之間進行切換。

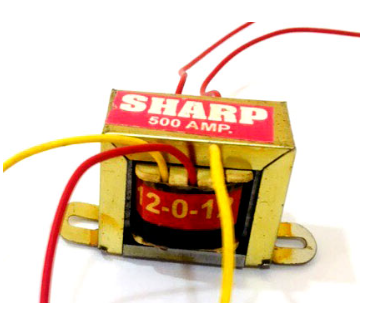

變壓器

這里我們使用的是降壓中心抽頭12-0-12變壓器。中心抽頭變壓器與普通變壓器相似。它只是在次級線圈的中心有一根額外的導線，電壓為零。這意味著如果我們使用12-0-12變壓器，那么前兩個端子或后兩個端子的電壓將是12V，但第一個和最后一個端子的電壓將是24V。其工作原理也與普通變壓器相似。由于磁感應作用，初級線圈中的初級電壓在次級線圈中引起次級電壓。

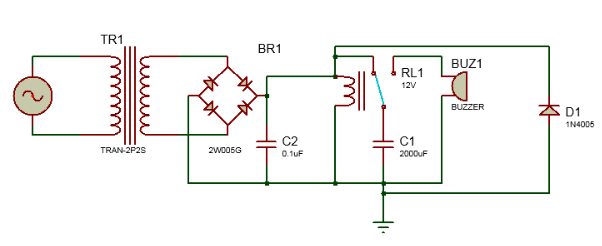

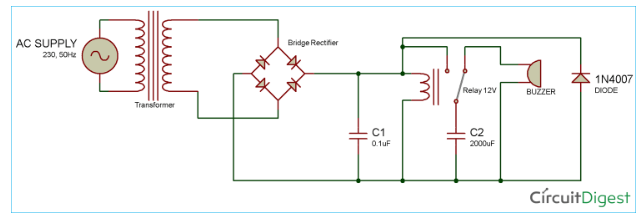

電路圖及說明

電源故障報警電路很簡單。你只需要按照電路圖把它焊在電路板上就行了。首先，在繼電器的公共端子和地之間連接一個2000μF的電容器。接蜂鳴器，正極接常接(NC)，負極接地。

橋式整流二極管用于將交流電轉換成直流電。二極管的正負極接繼電器的正負極，交流端子接交流電源。也連接一個二極管(1n4007)在反向偏置與繼電器。這個二極管D1被稱為飛輪二極管。它阻斷繼電器中產生的任何反向電壓，以防止任何事故。0.1μF電容器用于平滑輸出直流電壓。

電源故障告警工作

按電路圖焊接好各部件后，接上電源并接通電源。然后檢查系統，關閉電源，你會看到蜂鳴器開始蜂鳴聲一旦你關閉電源。工作原理和應急燈一樣，斷電后也會立即亮起。

電路的工作原理也很簡單。當我們打開電源時，變壓器將220v交流電轉換成12v交流電，然后從變壓器出來的電流通過橋式整流二極管進行整流。橋式整流器由四個整流二極管組成，它們串聯在一起，只有兩個二極管在半周期內允許電流，可以是正的，也可以是負的。但這不會改變輸出電流的極性。于是交流電就變成了直流電，跟著這個簡單的橋式整流電路學習更多。

使用橋式整流電路還有一個優點，那就是它不需要中心抽頭變壓器。整流后，電流通過電容器C2。該電容器作為濾波電容器工作，因此沒有多余的頻率隨整流而來。它有時被稱為平滑電容器。在這個手機充電器電路中解釋了將交流電轉換成直流電的完整過程。

現在，當電流到達繼電器時，它觸發電容器C1開始充電，如下圖所示。

現在，當電源關閉時，繼電器將回到其先前的位置，蜂鳴器-電容器電路完成，電容器將開始向蜂鳴器放電，因此它將開始蜂鳴器，直到電容器完全放電。您可以通過使用更大的電容值來增加蜂鳴聲持續時間。電流配置使蜂鳴器上的電流為0.310安培。如果你想使用這個電路與直流輸入，然后，拆除變壓器和橋式整流電路。

該電路不僅可以作為一般的電源報警系統使用，而且可以與任何交流電器連接，檢查電器是否有正常的供電。
