鎖存器電路可以“保持”電路處于開或關狀態，直到任何外部信號被應用到它。鎖存電路即使在輸入信號被移除后仍保持其位置(開或關)，并且只要設備通電即可存儲1位信息。對于有效的高信號，它存儲1，對于有效的低信號，它存儲0。

在這個項目中，我們將制作一個軟鎖存電路，通過按一個按鈕來打開和關閉電子設備。這種電路被稱為軟鎖存開關。軟鎖存電路不同于普通鎖存電路，在軟鎖存電路中，通斷狀態可以通過外部手段(按鈕)改變，但在普通鎖存電路中，電路只能鎖存到只有一種狀態，并且要改變狀態需要拆卸電源。鎖存電路通常使用移位寄存器和觸發器，就像我們在合-合-關電路中使用的那樣。

閉鎖可以與push -on- push -off按鈕相比，按鈕按一次就接通電路，再按一次就斷開電路。在這里，我們將使用BC547 NPN晶體管和BC557 PNP晶體管與一個正常的按鈕來構建一個軟鎖存電源開關。這種軟鎖存器電路不需要任何微控制器或任何IC來打開和關閉它。

組件的要求

?晶體管：BC547(2), BC557

?電阻：1MΩ、470KΩ、220KΩ(2)、100KΩ(2)、10KΩ、1KΩ、330 Ω

?按鈕

?1μF電容器

?LED

?電路試驗板

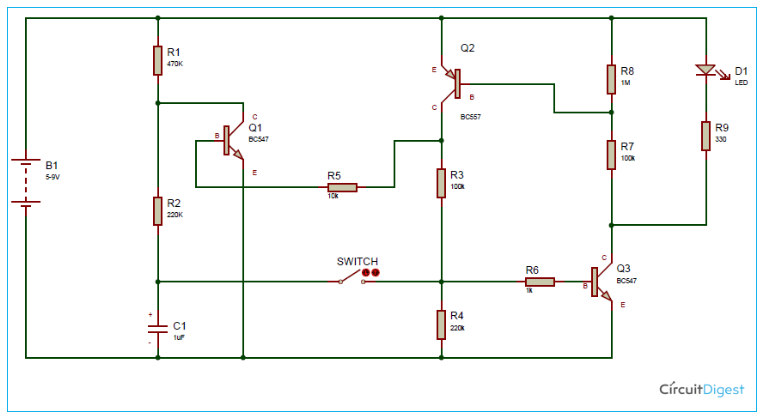

線路圖

上面給出了軟鎖存電源開關電路的電路圖。它可以很容易地建立在面包板或PCB上。在這個電路中使用的元件很容易得到，而且非常便宜。電阻器用作限流電阻，電容器用于防止電路誤觸發。

軟鎖存開關電路的工作原理

晶體管BC547是NPN晶體管，而BC557是PNP晶體管。BC547晶體管可以通過對其基極施加正電壓來接通;另一方面，BC557可以通過對其基極施加負電壓來接通。

當我們第一次按下按鈕施加電源電壓時，三個晶體管都處于關斷狀態，輸出電壓為零;因此，電路保持在關閉或未鎖存狀態。在這種情況下，電容器C1通過R1和R2電阻充電。當我們按下按鈕開關時，它使電容器C1通過R6電阻將其電壓傳遞到晶體管Q3的基極。這打開了Q3晶體管，Q3晶體管打開了Q2晶體管。電壓開發跨越R4電阻將保持Q2打開時，按鈕被釋放。在此期間Q1也打開，并且電路現在處于接通或鎖存狀態，并且即使S1打開也保持這種狀態。

在這個狀態晶體管，Q1現在飽和，導致C1通過R2放電。當我們再次按下按鈕開關時，電容C1處于放電狀態，并將零電壓傳遞給晶體管Q3，導致晶體管關斷。結果，所有三個晶體管都處于關斷狀態，電路再次返回到關斷或解鎖狀態。由于Q1現在關閉，電容器C1開始通過R1和R2電阻再次充電。因此，每次按下開關都遵循相同的程序來打開和關閉電路。

電容器用于限制鎖存過程的速度。沒有電容器電路將打開和關閉的方式快。電阻器和電容器的值可根據應用而變化。

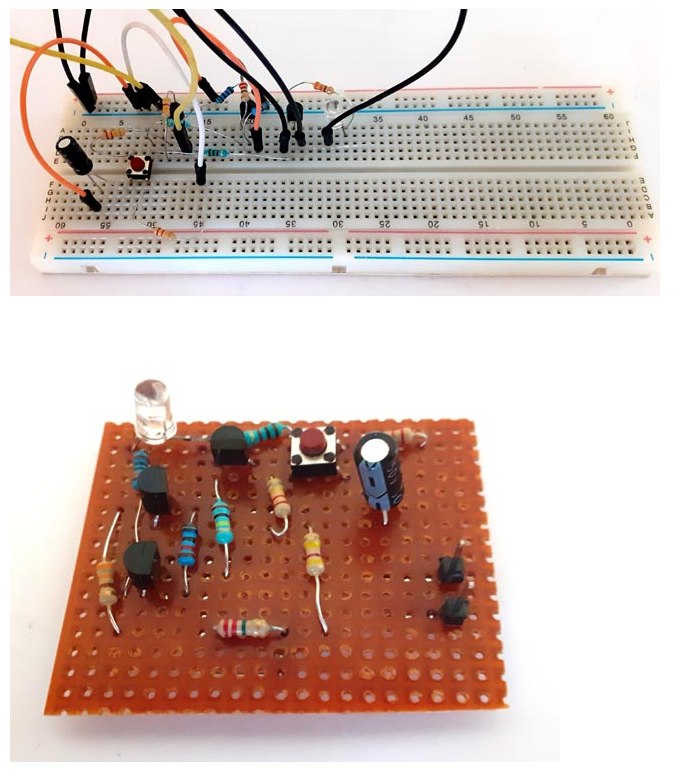

我在面包板和perfboard上都做了這個軟閂鎖開關電路，在perfboard上完成連接后，我的硬件看起來像這樣：

軟鎖存電路的應用

1.軟鎖存電路非常適合于電池操作的便攜式儀器，因為它在關閉狀態下具有零電壓。

2.軟鎖存電路可用于自動關閉ESP32， ESP8266， Arduino或任何其他微控制器。

3.鎖存電路在報警電路中非常有用。
