保護電路對于任何電子設計的成功至關重要。在我們之前的保護電路教程中，我們?cè)O(shè)計了許多基本的保護電路，可以適應您的電路，即過壓保護，短路保護，反極性保護等。除了這個電路列表之外，在本文中，我們將學習如何使用運算放大器設計和構建一個簡單的過流保護電路。

過流保護常用于電源電路中，以限制電源模塊的輸出電流。術語“過流”是指負載吸收的電流大于電源單元的指定能力的情況。這可能是一個危險的情況，因?yàn)檫^(guò)流狀態可能損壞電源。因此，在這種故障情況下，工程師通常使用過流保護電路將負載與電源斷開，從而保護負載和電源。

使用運算放大器的過流保護

過流保護電路有多種類型;電路的復雜程度取決于保護電路在過流情況下的反應速度。在這個項目中，我們將使用一個非常常用的運算放大器構建一個簡單的過流保護電路，可以很容易地適應您的設計。

我們即將設計的電路將具有可調的過電流閾值，并且在故障時也具有自動重啟功能。由于這是一個基于運算放大器的過流保護電路，它將有一個運算放大器作為驅動單元。本課題采用通用運算放大器LM358。下圖是LM358的引腳圖。

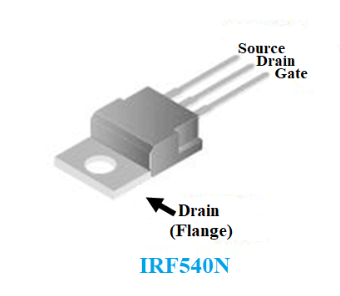

如上圖所示，在單個IC封裝內，我們將有兩個運放通道。然而，這個項目只使用一個通道。運算放大器將使用MOSFET切換(斷開)輸出負載。本項目采用N溝道MOSFET IRF540N。負載電流大于500mA時，建議選用合適的MOSFET散熱片。然而，對于這個項目，使用MOSFET沒有散熱片。下圖是IRF540N引腳圖的表示。

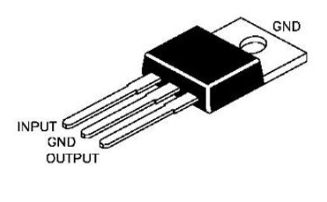

為了給運算放大器和電路供電，使用LM7809線性穩壓器。這是一個9V 1A線性穩壓器，具有寬輸入電壓額定值。引腳可以在下圖中看到

材料要求:

過流保護電路所需的元件清單如下。

?電路試驗板

?電源12V(最低)或根據電壓要求。

?LM358

?100uF 25V

?IRF540N

?散熱器(根據應用要求)

?50k平艙

?1k電阻，1%公差

?1梅格電阻器

?100k電阻，1%公差。

?1歐姆電阻，2W (2W最大1.25A負載電流)

?面包板用電線

過流保護電路

通過使用運算放大器來檢測過流，可以設計一個簡單的過流保護電路，并根據結果驅動Mosfet斷開負載與電源的連接。同樣的電路圖很簡單，可以在下面的圖像中看到

過流保護電路工作

從電路圖中可以看出，MOSFET IRF540N用于在正常和過載情況下將負載控制為ON或OFF。但在關斷負載之前，必須檢測負載電流。這是通過使用分流電阻R1完成的，這是一個1歐姆的分流電阻，額定功率為2瓦。這種測量電流的方法被稱為分流電阻電流傳感，你也可以檢查其他電流傳感方法，也可以用來檢測過電流。

在MOSFET的ON狀態期間，負載電流通過MOSFET的漏極流到源端，最后通過分流電阻流到GND。根據負載電流的不同，分流電阻產生的壓降可以用歐姆定律計算。因此，我們假設，對于1A的電流(負載電流)，通過分流電阻的壓降為1V， V = I x R (V = 1A x 1歐姆)。因此，如果使用運算放大器將該降電壓與預定義電壓進行比較，我們可以檢測過流并改變MOSFET的狀態以切斷負載。

運算放大器通常用于執行諸如加、減、乘等數學運算。因此，在本電路中，運算放大器LM358被配置為比較器。根據原理圖，比較器比較兩個值。第一個是跨分流電阻的降電壓，另一個是使用可變電阻或電位器RV1的預定義電壓(參考電壓)。RV1起分壓器的作用。通過并聯電阻的降電壓由比較器的反相端檢測，并將其與連接在運算放大器的非反相端中的基準電壓進行比較。

因此，如果感測電壓小于參考電壓，比較器將在輸出端產生接近比較器VCC的正電壓。但是，如果感測電壓大于參考電壓，比較器將在輸出端產生負電源電壓(負電源通過GND連接，因此在這種情況下為0V)。這個電壓足以使MOSFET開或關。

處理暫態響應/穩定性問題

但是，當高負載將與電源斷開時，瞬態變化將在比較器上創建一個線性區域，這將創建一個環路，其中比較器無法正確地開關負載，運算放大器將變得不穩定。例如，假設1A是使用電位器設置的，用于觸發MOSFET進入OFF狀態。因此可變電阻設置為1V輸出。在某種情況下，當比較器檢測到分流電阻上的電壓降為1.01V(該電壓取決于運算放大器或比較器的精度和其他因素)時，比較器將斷開負載。當高負載突然從電源單元斷開時，會發生瞬態變化，這種瞬態增加了參考電壓，這會導致比較器的結果不佳，并迫使比較器在線性區域內工作。

克服這個問題的最好方法是在比較器上使用一個穩定的電源，其中瞬態變化不會影響比較器的輸入電壓和參考電壓。不僅如此，還需要在比較器中添加額外的方法滯后。在這個電路中，這是通過線性穩壓器LM7809和使用一個遲滯電阻R4，一個100k電阻來完成的。LM7809在比較器上提供適當?shù)碾妷?，使電源線上的瞬態變化不會影響比較器。C1, 100uF電容用于濾波輸出電壓。

遲滯電阻R4在運放的輸出端饋送一小部分輸入，在低閾值(0.99V)和高閾值(1.01V)之間產生電壓間隙，比較器改變其輸出狀態。如果滿足閾值點，比較器不會立即改變狀態，相反，如果要將狀態由高變低，則需要將感測電壓電平低于低閾值(例如由0.99V變?yōu)?.97V)，或者將狀態由低變高，則需要將感測電壓電平高于高閾值(由1.01變?yōu)?.03)。這將增加比較器的穩定性并減少誤跳閘。除了這個電阻，R2和R3用于控制柵極。R3是MOSFET的柵極下拉電阻。

過流保護電路測試

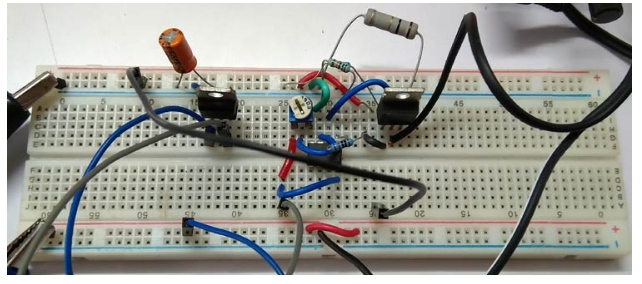

該電路在面包板中構建，并使用工作臺電源以及可變直流負載進行測試。

對電路進行了測試，并觀察到輸出在可變電阻設置的不同值下成功斷開。本頁面底部提供的視頻展示了過流保護測試的完整演示。

過流保護設計提示

?輸出端的RC緩沖電路可以改善電磁干擾。

?更大的散熱器和特定的MOSFET可用于所需的應用。

?構造良好的PCB將提高電路的穩定性。

?分流電阻的瓦數需要根據負載電流根據冪律(P = I2R)進行調整。

?毫歐姆額定值的極低值電阻器可以用于小封裝，但電壓降會更小。為了補償電壓降，可以使用具有適當增益的附加放大器。

建議使用專用的電流感測放大器來實現精確的電流感測相關問題。
