在測量行業中，一個非常關鍵的功能模塊是可編程增益放大器(PGA)。如果您是電子愛好者或大學生，您可能已經見過萬用表或示波器非常珍貴地測量非常小的電壓，因?yàn)殡娐肪哂袃?nèi)置PGA和功能強大的ADC，有助于精確測量過程。

如今，現成的PGA放大器提供了一個基于運算放大器的非反相放大器，具有用戶可編程的增益因子。這種類型的器件具有非常高的輸入阻抗，寬帶寬和內置的可選輸入?yún)⒖茧妷?。但所有這些功能都是有成本的，對我來說，不值得將昂貴的芯片用于通用應用。

因此，為了克服這些情況，我提出了一個由運算放大器，MOSFET和Arduino組成的安排，通過它我能夠以編程方式改變運算放大器的增益。因此，在本教程中，我將向您展示如何使用LM358運算放大器和mosfet構建自己的可編程增益放大器，并且我將討論電路的一些優點和缺點以及測試。

運算放大器基礎

為了理解這個電路的工作原理，了解運算放大器的工作原理是非常重要的。通過以下運算放大器測試電路了解更多有關運算放大器的信息。

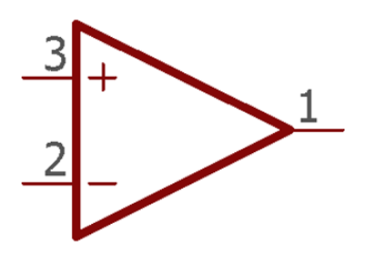

在上圖中，你可以看到一個運算放大器。放大器的基本工作是放大輸入信號，除了放大，運算放大器還可以做各種運算，如求和、微分、積分等。在這里了解更多關于求和放大器和差分放大器的信息。

運算放大器只有三個端子。帶(+)號的端子稱為非反相輸入，帶(-)號的端子稱為反相輸入。除了這兩個端子外，第三個端子是輸出端子。

運算放大器只遵循兩條規則

1.沒有電流流入或流出運放輸入。

2.運算放大器試圖使輸入保持在相同的電壓水平。

因此，有了這兩個規則澄清，我們可以分析下面的電路。此外，通過各種基于運算放大器的電路來了解更多關于運算放大器的知識。

可編程增益放大器工作

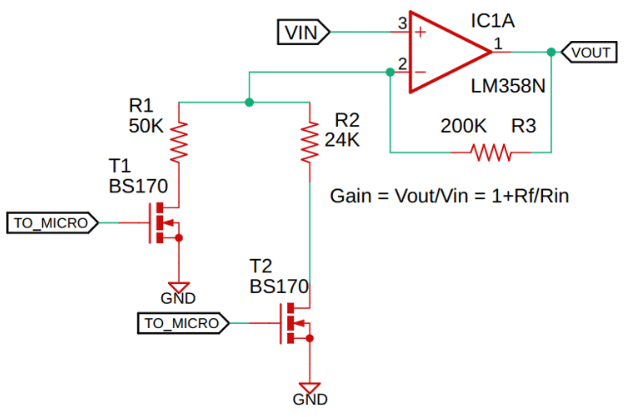

上圖給了你一個關于我的crud PGA放大器電路安排的基本想法。在這個電路中，運算放大器被配置為一個非反相放大器，正如我們都知道的非反相電路安排，我們可以通過改變反饋電阻或輸入電阻來改變運算放大器的增益，正如你可以從上面的電路安排中看到的，我只需要一次切換一個mosfet來改變運算放大器的增益。

在測試部分，我只是一次切換一個mosfet，并將測量值與實用值進行比較，您可以在下面的“測試電路”部分中觀察結果。

組件的要求

?Arduino Nano - 1

?Lm358 IC - 1

?LM7805穩壓器- 1

?通用NPN晶體管- 2

?通用n溝道MOSFET - 2

?200K電阻- 1

?50K電阻- 2

?24K電阻- 2

?6.8K電阻- 1

?1K電阻- 4

?4.7K電阻- 1

?220R， 1%電阻- 1

?觸覺開關通用- 1

?琥珀色LED 3mm - 2

?面包板通用- 1

?跳線通用- 10

?電源±12V - 1

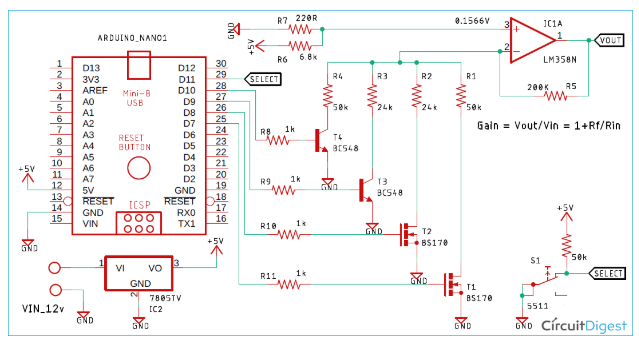

原理圖

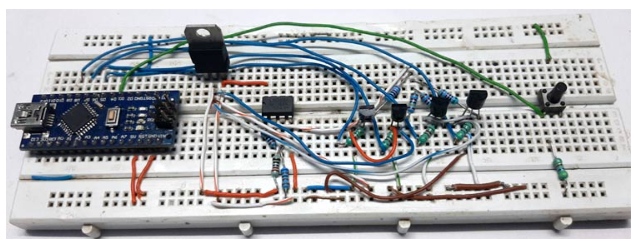

為了演示可編程增益放大器，在原理圖的幫助下，電路在無焊面包板上構建;為了減少面包板內部的寄生電感和電容，所有的元件都盡可能地放置在一起。

如果你想知道為什么在我的面包板上有一簇電線?讓我告訴你，這是一個良好的接地連接，因?yàn)樵诿姘鍍?nèi)部接地連接是非常差的。

這里電路中的運算放大器配置為非反相放大器，來自7805穩壓器的輸入電壓為4.99V。

電阻R6的測量值為6.75K， R7的測量值為220.8R，這兩個電阻形成分壓器，用于產生運放的輸入測試電壓。電阻R8和R9用于限制晶體管T3和T4的輸入基極電流。電阻R10和R11用于限制mosfet T1和T2的開關速度，否則會引起電路振蕩。

在本博客中，我想向您展示使用MOSFET而不是BJT的原因，因此電路安排。

Arduino PGA代碼

在這里，Arduino Nano用于控制晶體管的基極和mosfet的柵極，萬用表用于顯示電壓水平，因?yàn)锳rduino的內置ADC在測量低電壓水平時做得非常差。

下面給出了這個項目的完整Arduino代碼。由于這是一個非常簡單的Arduino代碼，我們不需要包含任何庫。但是我們確實需要定義一些常量和輸入引腳，如代碼所示。

void setup()是主要的功能塊，其中根據需求執行所有輸入和輸出的讀寫操作。

可編程增益放大器的計算

PGA放大器電路的測量值如下所示。

注意!電阻器的測量值顯示出來，因?yàn)榕c測量的電阻器值我們可以密切地比較理論值和實際值。

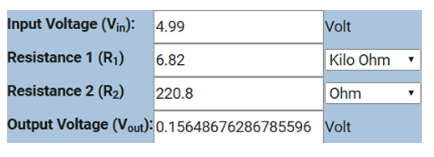

現在分壓器計算器的計算如下所示：

分壓器輸出為0.1564V

計算4個電阻的非反相放大器增益

當R1為所選電阻時為Vout

當R2為所選電阻時為Vout

當R3為所選電阻時為Vout

當R4為所選電阻時為Vout

我所做的一切都是為了盡可能接近地比較理論和實際價值。

計算完成后，我們可以進入測試部分。

可編程增益放大電路的測試

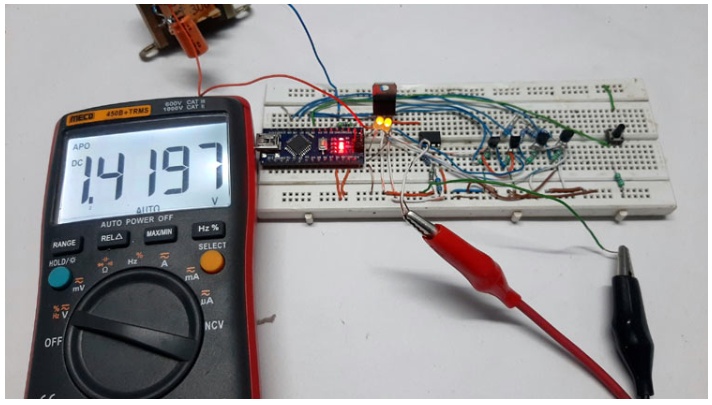

上圖顯示了當MOSFET T1接通時的輸出電壓，因此電流流過電阻R1。

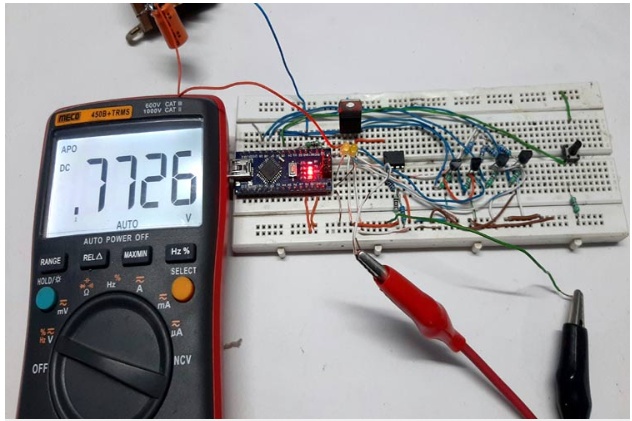

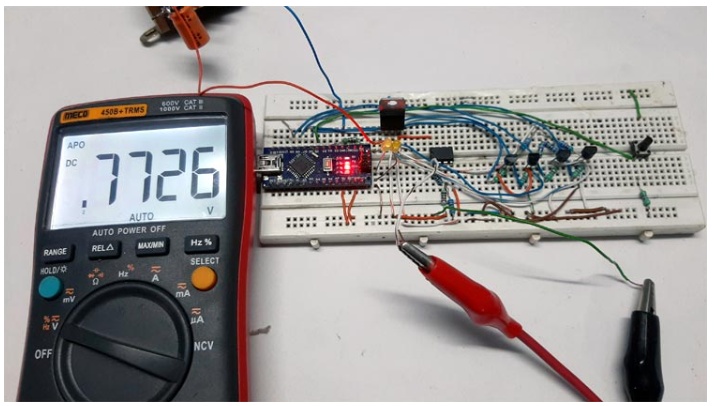

上圖顯示了當晶體管T4接通時的輸出電壓，因此電流流經電阻R4。

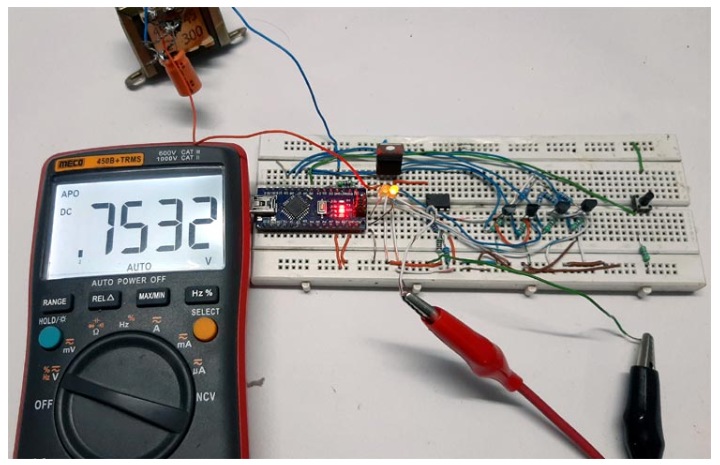

上圖顯示了當MOSFET T2接通時的輸出電壓，因此電流流過電阻R2。

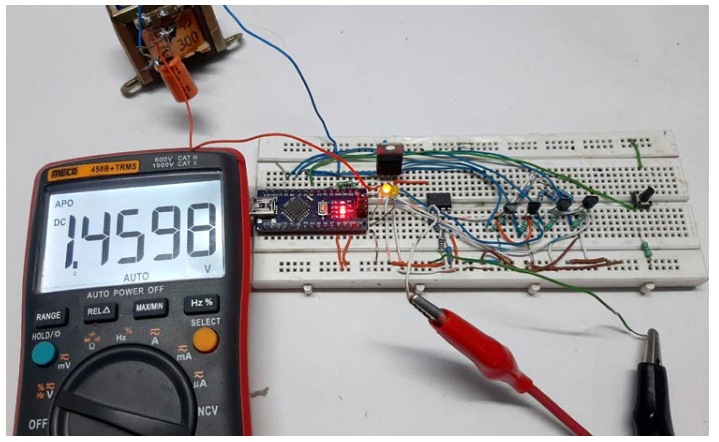

上圖顯示了晶體管T3接通時的輸出電壓，因此電流流過電阻R3。

從原理圖中可以看出，T1、T2是mosfet， T3、T4是晶體管。因此，當使用mosfet時，誤差在1到5 mV范圍內，但當晶體管用作開關時，我們得到的誤差在10到50 mV范圍內。

根據上述結果，很明顯，MOSFET是這種應用的最佳解決方案，理論和實踐中的誤差可能是由于運算放大器的偏移誤差引起的。

注意!請注意，我添加了兩個led只是為了測試，你無法在實際的原理圖中找到它們，它顯示二進制代碼來顯示哪個引腳是活躍的

可編程增益放大器的優缺點

由于這種電路便宜、容易和簡單，它可以在許多不同的應用中實現。

在這里，MOSFET用作開關，將所有電流通過電阻到地，這就是為什么溫度的影響不確定，并且使用我有限的工具和測試設備，我無法向您展示變化溫度對電路的影響。

將BJT與mosfet一起使用的目的是因?yàn)槲蚁胂蚰故綛JT對于這種應用有多差。

反饋電阻和輸入電阻的值必須在KΩ范圍內，這是因?yàn)榫哂休^低的電阻值，更多的電流將流過MOSFET，因此更多的電壓將在MOSFET上下降，導致不可預測的結果。

進一步增強

電路可以進一步修改以提高其性能，例如我們可以添加濾波器來抑制高頻噪聲。

由于本次測試使用的是LM358軟糖運放，因此運放的偏置誤差在輸出電壓處起著重要作用。因此，可以通過使用儀器放大器而不是LM358來進一步改進。

這個電路僅作演示之用。如果您正在考慮在實際應用中使用此電路，則必須使用斬波式運算放大器和高精度0.1歐姆電阻來實現絕對穩定性。
