485差分信號不對稱，到底加不加上下拉電阻？加多大？
時間：2024-12-07 20:54:00
手機看文章
掃描二維碼
隨時隨地手機看文章
01【問題：485差分信號不對稱】當RS485設備測試信號時（總線未接從機），發現RS485的輸出差分信號關于GND不對稱？A，B相的信號也沒有覆蓋整個0-3.3V區間。如下圖1所示所示：明顯看出來RS485 信號A低電平?jīng)]到GND，RS485信號B高電平?jīng)]到VDD。
查看芯片手冊，芯片手冊中關于芯片內部A，B相對地等效阻抗是大于98kΩ，典型值200kΩ（典型值在芯片手冊中未標明，詢問原廠得到）。如下圖2。既然內部對地電阻是對稱的，外部電路上下拉也是對稱的，為什么測出來不對稱呢？

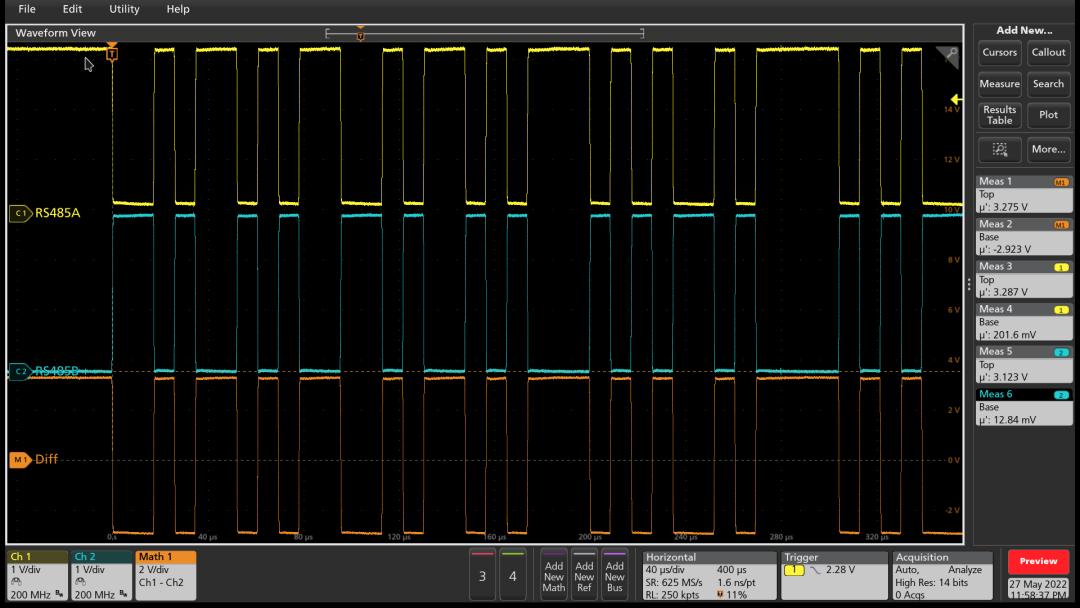

圖 1 RS485網絡信號波形
圖 2接收器輸入阻抗值02【解決過程】

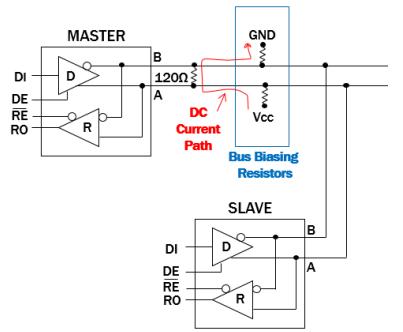

總線上的電壓是分壓的結果，如下圖3示意：

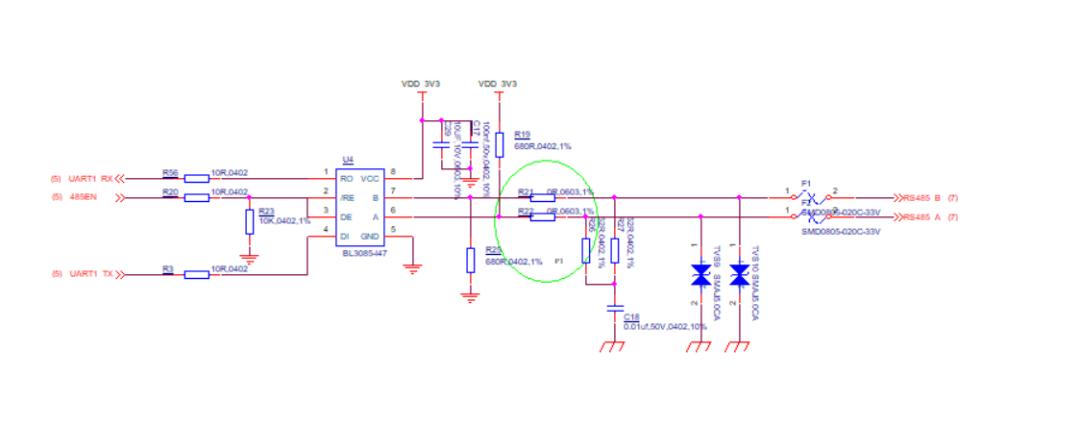

圖 4 RS485總線AB相去掉0R電阻其他沒有別的東西了，挺奇怪，假設芯片內部A，B相標注的輸入阻抗值是準確的，那么總線輸出一定是對稱的？難道是上下拉電阻的問題？問題是上下拉電阻是一樣大啊，不可能是這個問題吧，帶著試試看的心里去掉了上下拉電阻R19、R25，再次測量總線信號，如下圖5所示，波形基本對稱了，解決了?？磥硎峭獠可舷吕娮鑶栴}。我理解錯了，以為只要是內外電阻、上下拉電阻一樣，信號就會對稱。其實不然，對于RS485 總線來說：當強上拉或強下拉時，采到的信號是不對稱的，舉一個極端一點的例子：A用0R強上拉到VDD，那么A發1，可以輸出高電平，沒問題，但是當A發0時，是無法輸出低電平的，這是上下拉電阻阻值造成的不對稱，對于B也如此。就像MCU的GPIO一樣，同一個GPIO口，它的推拉電流能力也不一樣。這是造成測試出來差分信號不對稱的原因。另外一種不對稱可能是由不同廠家的RS485芯片造成的，因為不同廠家的485芯片驅動能力略有差異。如果RS485網絡中主從是不一樣廠家的芯片，就有可能出線總線電平不對稱的情況出線。

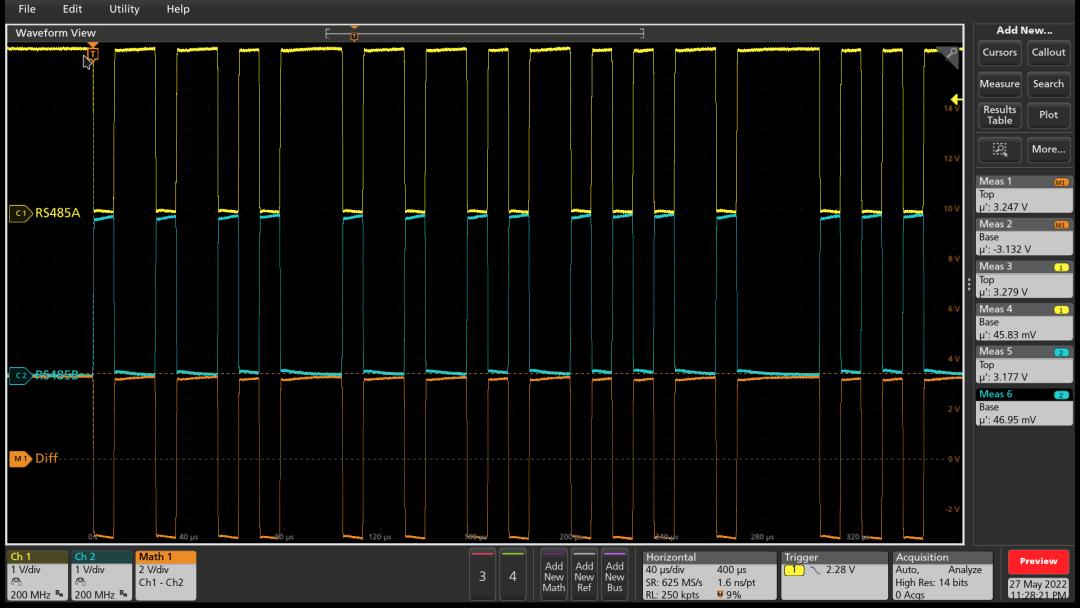

圖5 RS485 AB總線斷開0R+去掉上下拉電阻有細心的小伙伴發現上面的波形好像在高低電平期間不是很平坦，這個在我們測試信號的時候經常會遇到，也很容易忽略，這其實是使用示波器之前未進行校準導致的，校準完成之后復測信號，波形圖如下圖6，非常完美。

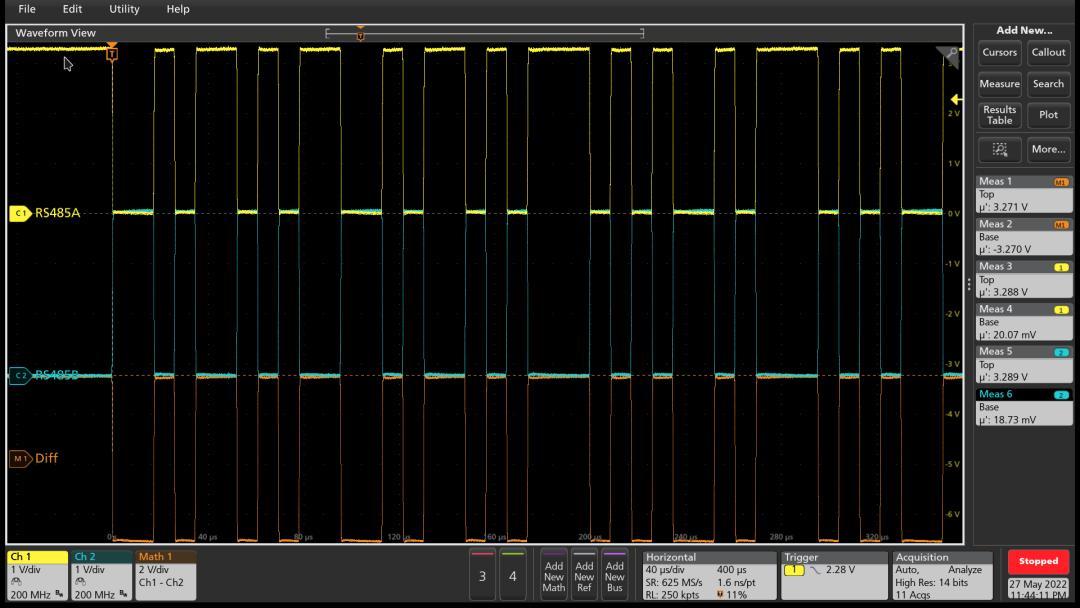

圖6 RS485 AB總線斷開0R+去掉上下拉電阻+已校準探頭
