為2.5瓦LED燈供電的230V AC LED驅動電路
掃描二維碼
隨時隨地手機看文章
由于高電流白光LED的進步，交流LED驅動電路過于流行。我們之前已經做了一個無變壓器的LED驅動電路，但是在那個電路中，我們使用了一個專用的LED驅動IC，如LNK304來產生13.6V 150mA的輸出電流來為L(zhǎng)ED供電。但在本教程中，我們不會使用任何專用的驅動ic，但我們將使用基本組件制作2.5瓦交流LED驅動電路。
我們將在穿孔板中制作電路，因?yàn)榇蠊β蔿ed需要散熱器(PCB銅面積)。這里設計的電路的瓦數被限制在2.5瓦，但瓦數可以增加，但是，對于LED驅動相關的操作，始終建議使用適當?shù)尿?qū)動電路。這有很多原因。
專用的LED驅動器設計提供精確的恒流，并且它將照顧LED閃爍問題，這是適當?shù)腖ED驅動器的重要參數。然而，印度市場上的傳統LED燈或LED燈泡需要節能。這是使用合適的LED驅動電路來積累上述所有東西的另一個原因。所演示的電路僅適用于輸出功率為2.5瓦的低成本交流LED燈泡電路，如果您打算在產品中使用它，則需要進行一些調整。
警告：該電路需要在230V電源電壓下工作，如果沒有事先的經驗或?qū)I(yè)監督，請勿嘗試。如果處理不當，電源電壓可能是致命的。我警告過你了!
物料清單
?4 x1n4007
?100R電阻- 0.5瓦特額定
?2兆電阻- 0.5瓦特額定
?5xSMD LED 0.5瓦(Vf - 3.2V，轉發電流150-180mA)
?2.2uF 400V聚酯薄膜電容器。
?1000uF 35V電解電容器105度額定值
?用于焊接的穿孔板
230V交流LED驅動電路圖

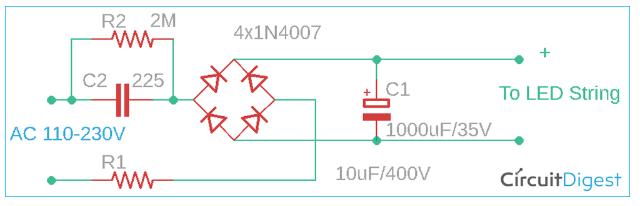

下圖顯示了完整的交流到直流Led驅動電路圖。正如你所看到的，這是一個非常簡單的電路，所需的元件非常少。仔細觀察，您還可以注意到電路與我們之前構建的無變壓器電源非常相似。
在描述電路的工作原理之前，有必要了解電路的可用性。這個電路非常危險，需要完全封閉。這種無變壓器電路不使用任何隔離，有觸電危險，因此不能用于需要用戶交互的任何其他應用中。然而，最好的方法是在led燈相關的應用中使用它，因?yàn)橛脩魧o(wú)法觸摸電路的任何部分。

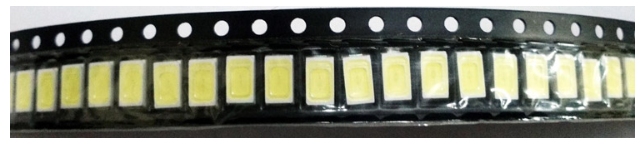

上面所示的led指定為0.5瓦的冷白光led，光通量為57lm。正向電壓最小為3.2V，最大為3.6V，正向電流為120 ~ 150ma。led的封裝是5730。因此，5個led串聯將產生2.5瓦的輸出，它將產生285流明的光。

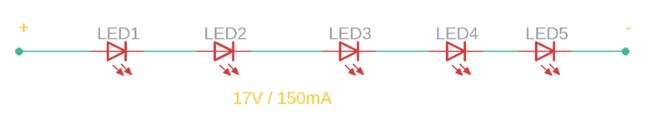

5個led串聯。因此，橫跨5個led條的所需電壓將為3.4V x 5 = 17V。由于led串聯在一起，因此流經電路的電流大小相同，為130-150mA。
由4個1N4007整流二極管組成的二極管橋用于將輸入交流轉換為輸出直流，電解1000uF電容器將為輸出提供平滑的直流。
另一方面，100R 0.5瓦電阻器用于限制電路的電流流動。在這個電路中，主要的重要部件是額定1uF 400V的聚酯薄膜電容器和2 Meg 0.5 w的電阻。該電阻和電容彼此并聯連接，并與1N4007二極管橋串聯連接。
電容器用于降低交流電壓。因?yàn)?，?duì)于具有頻率的交流，當與電容器連接時，它將通過其電抗降低電壓。要計算電流，可以用公式-
I = v / x
其中X是電容器的電抗。
電容器的電抗可以用公式-來測量
X = 1 / 2 X X f X C
式中f為交流頻率，C為電容。通過提供該值，由于電容器的值為2.2uF，因此f為50hz頻率。
電容器在230V AC時的電抗為，
= 1 / 2 × 3.14 × 50 × 0.0000022 = 1448歐姆
因此輸出電流為：
I = 230/1448 = 159mA電流
因此，可以增加電容或并聯增加多個電容來增加輸出電流。
建立和測試交流LED驅動電路

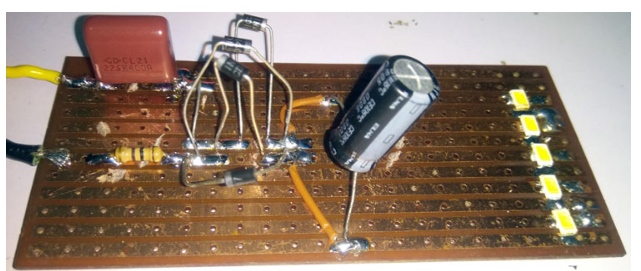

電路焊接在穿孔板上，并正確焊接以提供足夠的散熱器相關支撐。

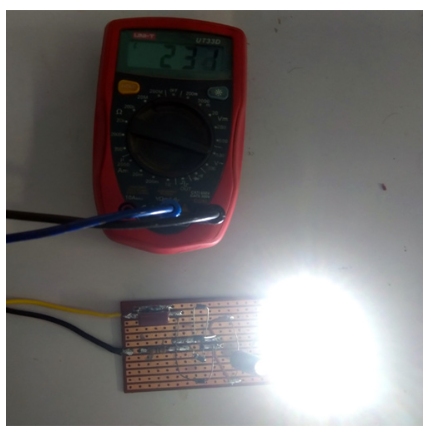

我們通過VARIAC連接電路，并將輸入電壓增加到230VAC。電路從80VAC開始產生輸出，你可以在下圖中發現LED打開。
本文編譯自circuitdigest
