幾乎每一個基于太陽能的系統都有一個與之相關的電池，它必須從太陽能中充電，然后從電池中獲得的能量將用于驅動負載。為鋰電池充電有多種選擇，我們之前也構建了一個簡單的鋰電池充電電路。但要用太陽能電池板給電池充電，最受歡迎的選擇是MPPT或最大功率點跟蹤器拓?fù)洌驗樗萈WM控制的充電器等其他方法提供了更好的精度。

MPPT是太陽能充電器中常用的一種算法。充電控制器測量面板的輸出電壓和電池電壓，然后通過獲得這兩個數據，將它們進行比較，以確定面板可以提供給電池充電的最佳功率。在任何情況下，無論是在良好或惡劣的陽光條件下，MPPT充電控制器使用這個最大功率輸出因子，并將其轉換為電池的最佳充電電壓和電流。每當太陽能電池板的輸出功率下降時，電池充電電流也會減小。

因此，在惡劣的陽光條件下，電池根據太陽能電池板的輸出不斷充電。這通常不是在普通太陽能充電器的情況下。因?yàn)槊總€(gè)太陽能電池板都有一個最大輸出電流額定值和一個短路電流額定值。當太陽能電池板不能提供適當?shù)碾娏鬏敵鰰r(shí)，電壓顯著下降，負載電流不變，并越過短路電流額定值，使太陽能電池板的輸出電壓為零。因此，在惡劣的陽光條件下，充電完全停止。但MPPT通過控制電池充電電流，即使在惡劣的陽光條件下也能讓電池充電。

mppt的轉換效率約為90-95%。然而，效率也取決于太陽能驅動器溫度、電池溫度、太陽能電池板質量和轉換效率。在這個項目中，我們將制作一個鋰電池的太陽能MPPT充電器，并檢查其輸出。您還可以查看基于物聯網的太陽能電池監測項目，我們?cè)谠擁?xiàng)目中監測安裝在太陽能系統中的鋰電池的一些關鍵電池參數。

MPPT充電控制器-設計考慮

本項目設計的MPPT充電控制器電路將具有以下規格：

1.可以為2P2S電池(6.4-8.4V)充電

2.充電電流為600mA

3.它將有一個使用適配器的額外充電選項。

構建MPPT控制器所需的組件

?LT3652驅動

?1N5819 - 3件

?10k pot

?10uF電容器- 2個

?綠色LED

?橘色LED

?220 k電阻

?330 k電阻

?200 k電阻

?68uH電感器

?1超濾電容

?100uF電容器- 2個

?電池- 7.4V

?1k電阻2pcs

?Barrel socket

MPPT太陽能充電器電路圖

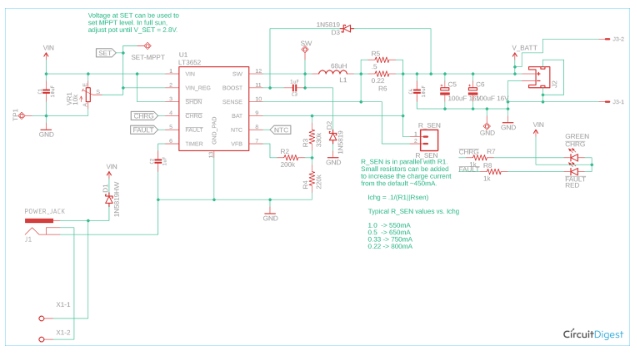

完整的太陽能充電控制器電路可以在下圖中找到。您可以單擊它以獲得完整的頁面視圖，以獲得更好的可見性。

該電路使用LT3652，這是一個完整的單片降壓電池充電器，在4.95V到32V的輸入電壓范圍內工作。因此，太陽能和適配器的最大輸入范圍為4.95V至32V。LT3652提供恒流/恒壓充電特性。它可以通過電流檢測電阻編程，最大充電電流為2A。

在輸出部分，充電器采用3.3V浮子電壓反饋參考，因此任何所需的電池浮子電壓高達14.4V可以用電阻分壓器編程。LT3652還包含一個使用簡單電容的可編程安全定時器。它用于達到所需時間后的電荷終止。對檢測電池故障很有幫助。

LT3652需要MPPT設置，其中電位器可用于設置MPPT點。當LT3652使用太陽能電池板供電時，輸入調節回路用于將面板保持在峰值輸出功率。從哪里維持調節取決于MPPT設置電位器。

所有這些都與原理圖相連。VR1用于設置MPPT點。R2、R3、R4用于設置2S電池充電電壓(8.4V)。設定電池電壓的公式可由-給出

電容器C2用于設置充電定時器。定時器可以使用下面的公式-來設置

D3和C3是升壓二極管和升壓電容器。它驅動內部開關，便于開關晶體管飽和。升壓引腳從0V到8.5V工作。

R5和R6是并聯連接的電流檢測電阻。充電電流可以用下面的公式-來計算

原理圖中的電流檢測電阻選擇0.5歐姆和0.22歐姆，并聯產生0.15歐姆。使用上述公式，它將產生幾乎0.66A的充電電流。C4、C5和C6是輸出濾波電容。

直流桶插孔以這樣的方式連接，如果適配器插孔插入適配器插座，太陽能電池板將斷開連接。在沒有充電的情況下，D1將保護太陽能電池板或適配器免受反向電流的影響。

太陽能充電控制器PCB設計

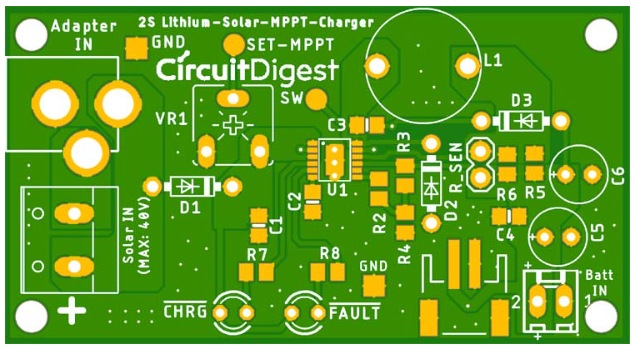

針對上述所討論的MMPT電路，我們?cè)O(shè)計了如下圖所示的MPPT充電器控制器電路板。

該設計具有必要的GND銅平面以及適當?shù)倪B接過孔。然而，LT3652需要足夠的PCB散熱器。這是使用GND銅平面和在該焊料平面放置過孔創建的。

訂購PCB

現在我們了解了原理圖是如何工作的，我們可以繼續為我們的MPPT太陽能充電器項目構建PCB。上述電路的PCB布局也可從鏈接下載。

現在我們的設計已經準備好了，是時候使用Gerber文件制作它們了。要從PCBGOGO獲得PCB很容易，只需遵循以下步驟即可

第一步：登錄，如果是第一次，就注冊。然后在PCB Prototype選項卡中，輸入PCB的尺寸，層數和所需PCB的數量。假設PCB為80cm×80cm，您可以如下所示設置尺寸。

步驟2：點擊Quote Now按鈕繼續。你將被帶到一個頁面，在那里設置一些額外的參數，如果需要，如材料使用軌道間距等。但大多數情況下，默認值可以正常工作。我們唯一要考慮的是價格和時間。正如你所看到的，構建時間只有2-3天，我們的PCB只需要5美元。然后，您可以根據您的需求選擇首選的運輸方式。

步驟3：最后一步是上傳Gerber文件并繼續付款。為了確保付款過程順利進行，PCBGOGO會在付款前驗證您的Gerber文件是否有效。這樣，您可以確保您的PCB是制造友好的，并將達到您的承諾。

組裝PCB

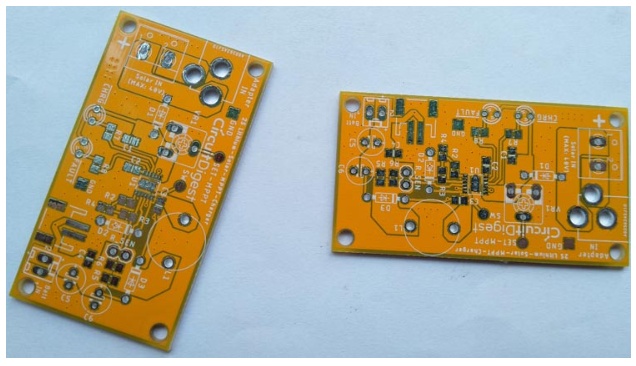

電路板訂購后，幾天后，它通過快遞送到了我手中，裝在一個標簽整齊、包裝良好的盒子里，和往常一樣，PCB的質量非常好。我收到的PCB如下所示如您所見，頂層和底層的結果都如預期的那樣。

過孔和襯墊的尺寸都很合適。我花了大約15分鐘組裝到PCB板上以獲得工作電路。組裝板如下所示。

測試我們的MPPT太陽能充電器

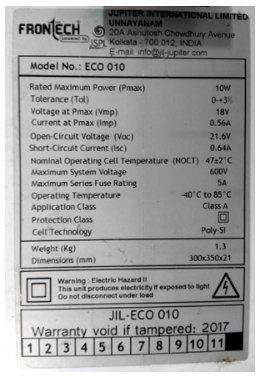

為了測試電路，使用了一個額定電壓為18V .56 a的太陽能電池板。下圖是太陽能電池板的詳細規格。

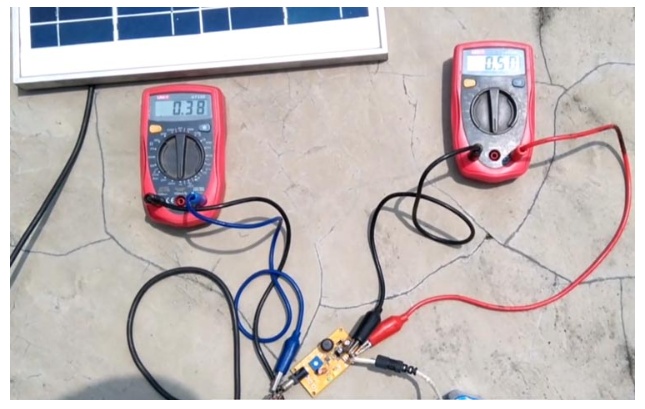

充電采用2P2S電池(8.4V 4000mAH)。完整的電路在中等日照條件下進行了測試

連接好一切后，在太陽條件合適時設置MPPT，控制電位器，直到充電LED開始發光。
