過零檢測器電路是運算放大器作為比較器的一個有用的應用。它用于跟蹤正弦波形的變化，從正到負或反之亦然，當它穿過零電壓。它也可以用作方波發生器。過零檢測器有許多應用，如時間標記發生器，相位計，頻率計數器等。過零檢測器可以通過多種方式設計，如使用晶體管，使用運算放大器或使用光耦合器IC。在本文中，我們將使用運算放大器構建過零檢測器電路，如前所述，運算放大器將在這里作為比較器。

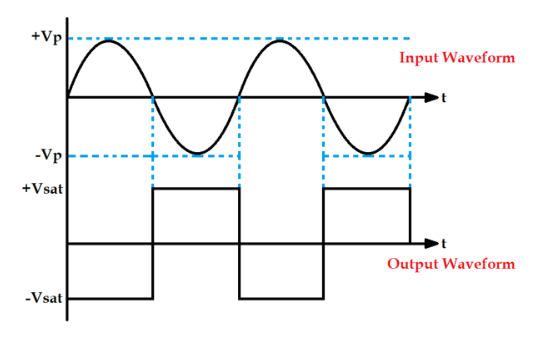

過零檢測器的理想波形如下：

從上面的波形可以看出，每當正弦波過零時，運算放大器的輸出將從負向正或從正向負移動。當正弦波從正到負時，它從負變?yōu)檎?，反之亦然。這就是過零檢測器如何檢測波形何時每次過零。正如你可以觀察到的，輸出波形是方波，所以過零檢測器也被稱為方波發生器電路。

要了解有關運算放大器的更多信息，請查看其他運算放大器電路。

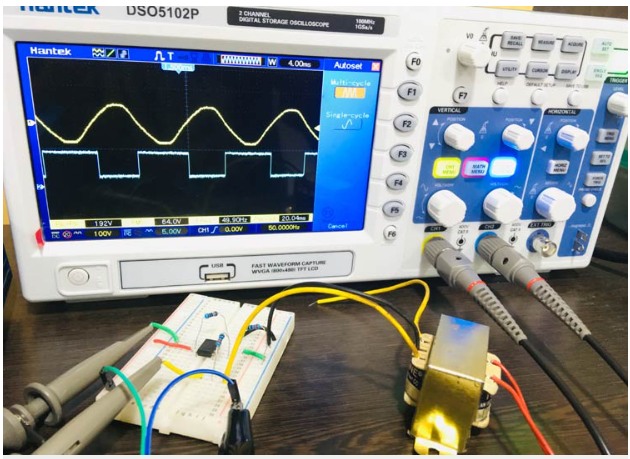

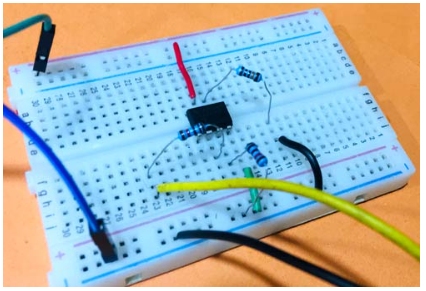

過零檢測器電路演示所需材料

?運算放大器IC (LM741)

?變壓器(230 v-to-12v)

?9 v供應

?電阻(10k - 3nos)

?電路試驗板

?連接電線

?示波器

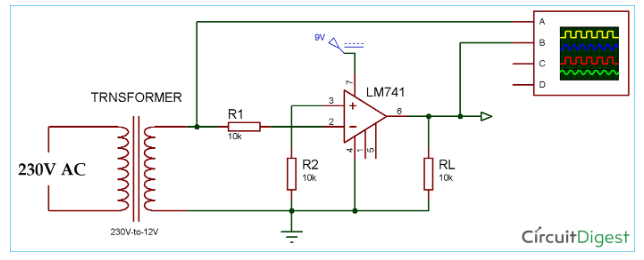

過零檢測器電路圖

230v電源給一個12-0-12V變壓器，其相位輸出連接到運算放大器的第2引腳，中性點與電池接地短。電池的正極連接到運放的第7引腳(Vcc)。

過零檢測電路的工作原理

在過零檢測器電路中，運放的非反相端作為參考電壓與地連接，正弦波輸入(Vin)被饋送到運放的反相端，如圖所示。然后將這個輸入電壓與參考電壓進行比較。任何通用運放IC都可以在這里使用，我們使用的是運放IC LM741。

現在，當你考慮正弦波輸入的正半周期。我們知道，當非反相端電壓小于反相端電壓時，運放輸出為低電平或負飽和。因此，我們將收到一個負電壓波形。

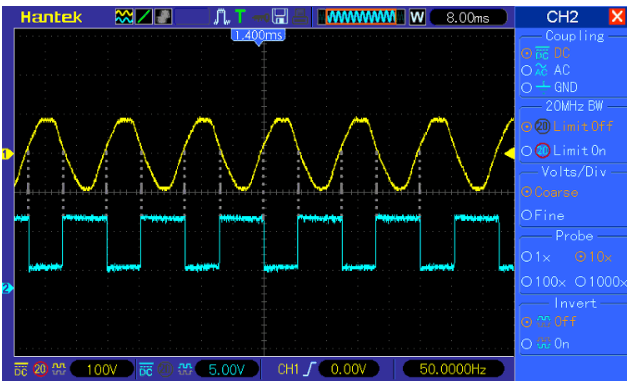

然后在正弦波的負半周，非反相端的電壓(參考電壓)大于反相端的電壓(輸入電壓)，因此運算放大器的輸出變?yōu)楦唠娖交蛘柡汀Ｒ虼?，我們將收到一個正電壓波形，如下圖所示：

因此，很明顯，該電路可以通過將其輸出從負轉正或從負轉正來檢測波形的過零。

使用光耦合器的過零檢測器

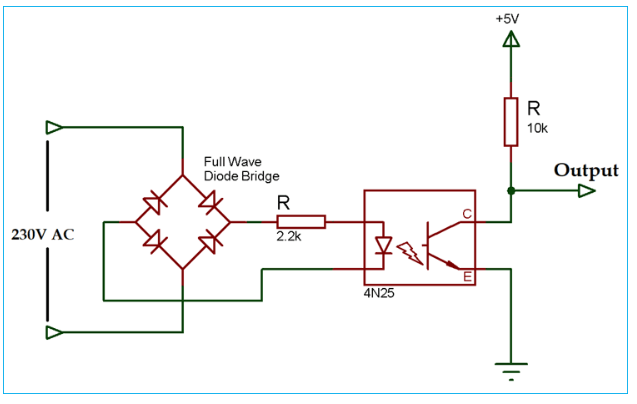

正如我們已經提到的，有很多方法來設計一個過零檢測器。在這里，在下面的電路中，我們使用光耦合器。通過觀察輸出波形，您可以看到輸出波形只有在輸入交流波每次穿過零時才會變得高。

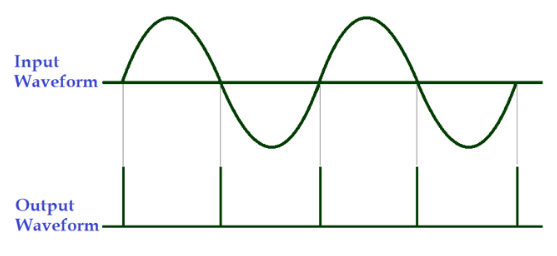

下圖是使用光耦合器的過零檢測器電路的輸出波形：

過零脈沖輸出在0?，180?和360?處變得高，或者我們可以說在每180?之后。
