施密特觸發器的主要應用之一是模擬電子和數字電子之間的接口信號，并在不同的邏輯家族內轉換電平。

在此過程中遇到的一個主要問題是噪聲的拾取。數字信號天生就快，因?yàn)樗鼈兲幚砀哳l率和快速上升和下降沿。然而，另一方面(模擬)處理的信號在上升和下降時間方面的變化速度要慢得多。

為了解決這些問題，我們將使用運算放大器設計一個簡單的施密特觸發器。因此，在本文中，我們將討論在何處使用施密特觸發器，它們是如何工作的，以及如何使用運放構建施密特觸發器。

為什么是施密特觸發器而不是運算放大器比較器?

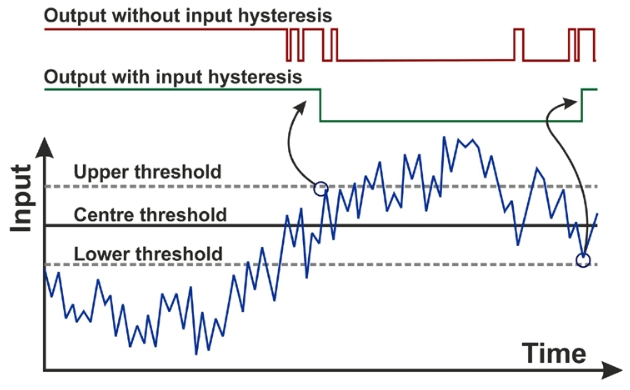

如果使用簡單的比較器來檢測模擬信號何時越過閾值，由于上升和下降時間緩慢，可能會通過閾值電壓發生多次轉換，從而在輸出上產生多個脈沖，這是不希望看到的。這種行為類似于開關反彈，如下圖所示。

施密特觸發器是如何工作的?

施密特觸發器是一種作為比較器的裝置。名稱中的術語觸發器來自這樣一個事實，即它的作用就像一個鎖存器，當達到某個閾值時觸發。

在這種情況下，它是一種一旦輸入穿過一定電壓就改變高低閾值的器件。

這樣，由于閾值電壓在第一次轉換之后發生變化，因此可以防止多次轉換。這可以防止由于從輸入端拾取的噪聲而在輸出端產生不需要的脈沖。

為了理解這一點，我們可以看一下滯后圖，如下圖所示。

它顯示了輸入和閾值如何根據輸入變化之間的關系。

跟隨箭頭，輸入從地面開始并不斷增加，直到穿過VTR2。在這一點上，輸出改變狀態并變高。

但是即使輸入再次穿過VTR2，輸出也不會改變狀態，因?yàn)殚撝惮F(xiàn)在已經改變了。輸入現在必須低于VTR1才能使輸出變低。

通過以這種方式改變閾值電壓，在對緩慢和噪聲信號進行數字化時可以防止多個輸出轉換。

如何使用運放作為施密特觸發器

運算放大器可以用作比較器，但如果沒有變化的閾值，它就會受到噪聲和不需要的輸出轉換的影響。

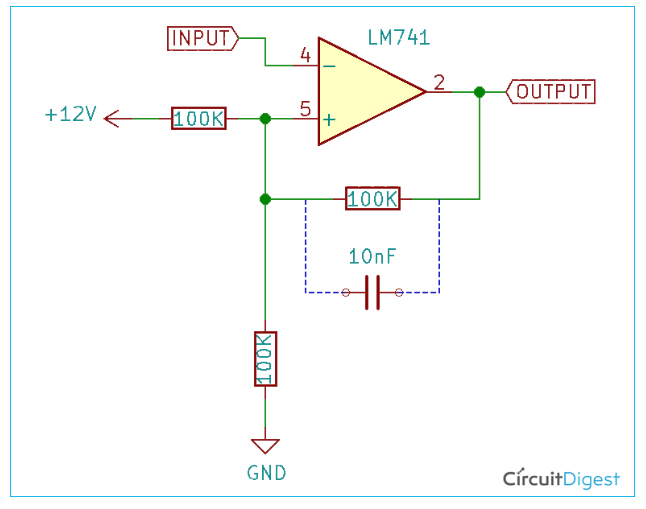

在運算放大器中使用幾個可以改變閾值水平的離散部件來實現遲滯是很容易的。在本例中，我們使用IC 741運算放大器構建了施密特觸發器。選擇741是為了進行演示。運放采用12V導軌供電。

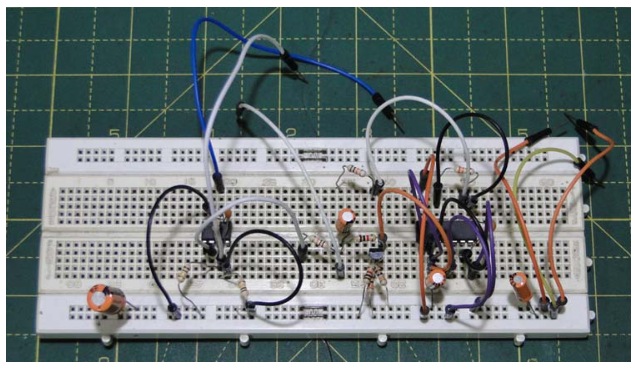

運算放大器的反相輸入作為信號輸入，反饋網絡圍繞非反相輸入和輸出構建。我在面包板上構建了電路，我的施密特觸發器使用運放實驗如下所示?，F(xiàn)在，不要與電路板上的所有額外組件混淆。741運算放大器及其連接顯示在左側。在右邊，我們有鋸齒發生器電路，我們用來測試我們的設置。如果你有一個波形發生器，你可以跳過這一步。

閾值電壓由連接在電源和地之間的兩個電阻設定。因?yàn)檫@里的電源電壓是12V，所以閾值電壓是6V。

另一個電阻連接在輸出和非反相輸入之間，這是用來改變閾值電壓。

中心閾值電壓由分壓器上電阻的值設定，由公式給出：

式中VCTH為中心閾值電壓，VIN為輸入電壓，RB為下電阻，RT為上電阻。

讓我們假設運算放大器的輸出為一低電平。這意味著連接在非反相輸入和輸出之間的電阻并聯連接到分壓器上的底部電阻。因此，下閾值電壓由公式給出：

其中VBTH為底電壓閾值，VIN為輸入電壓，RB為底電阻，RT為頂電阻，RH為滯回電阻。

當運放的輸出變高時，反饋電阻與分壓器的頂電阻并聯，閾值電壓為：

其中VTTH為頂電壓閾值，RB為底電阻，RH為滯回電阻。應用遲滯的結果是相當顯著的。

上圖顯示了沒有遲滯的波形-黃色波形是輸入-鋸齒波形與疊加的方波來模擬噪聲，粉紅色波形是閾值電壓，藍色波形是輸出波形。輸出波形在下降沿上有不必要的尖峰，這是由輸入通過閾值電壓的多次轉換引起的。

有幾點需要注意：

1. 為了保證穩定性和快速響應，必須在滯后電阻上并聯一個小電容。

2. 輸出擺幅的限制可以顯示為遲滯閾值的誤差，因?yàn)檫t滯電阻沒有直接連接到電源或地，而是連接到幾個二極管的上下，因?yàn)檫\(yùn)算放大器的輸出級。

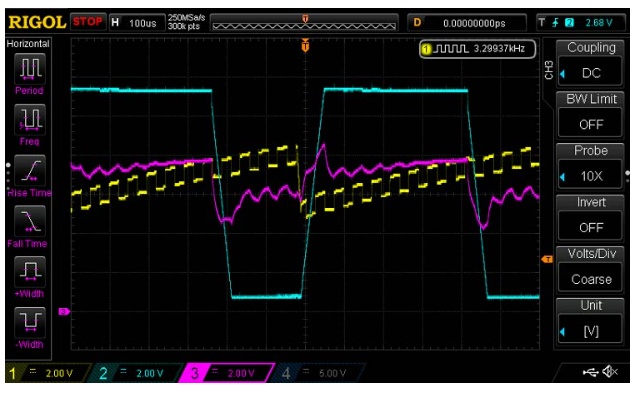

上圖顯示了如何將運算放大器配置為施密特觸發器來解決這個問題。輸出波形現在是干凈的，沒有噪音或不必要的過渡。還可以清楚地看到閾值電壓在每個高、低躍遷之間的變化。你也可以在下面鏈接的視頻中查看完整的工作演示。

使用運算放大器作為比較器的注意事項：

1. 運算放大器被設計為放大器，因此其輸出級不適合快速振蕩。在其中一個軌道飽和后，輸出可能需要一些時間才能恢復，這將導致速度損失。

2. 運算放大器輸出速率有限，這可能會違反某些數字系統的邊緣定時要求。

3. 運算放大器輸入通常有一個共模輸入限制，如果超過這個限制，可能會導致輸出相位反轉等問題。
