音頻放大器是一種將低功率音頻信號放大到適合驅動揚聲器的電平的電子電路。這些放大器用于無線通信和廣播，以及各種音頻設備。有許多類別的放大器，我們以前已經建立了很多音頻放大器電路，從小型10W放大器到重型100W功率放大器。

在這個項目中，我們將使用TDA2822 IC構建一個音頻放大器，TDA2822是一種非常流行的雙通道音頻放大器，通常用于構建高功率音頻放大器。TDA2822放大器電路將具有一個TDA2822放大器IC，并能夠驅動兩個具有音量控制的揚聲器。此外，我們的放大器板的音頻輸入可以直接從音頻插孔提供。為了在PCB上構建這個TDA2822立體聲放大器，我們已經從PCBWay制造了PCB板，我們將在這個項目中組裝和測試相同的PCB板。

組件的要求

?TDA2822放大器IC

?電容器(2×1000μf, 4×10μf, 2×0.1μf, 1×100μf)

?電阻(4×100Ω)

?螺釘端子(3×2引腳，1×3引腳)

?2×10 k電位器

TDA2822雙功率放大器集成電路

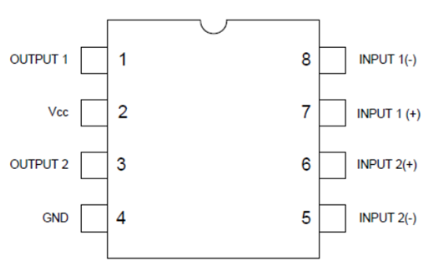

TDA2822是一款雙低功率音頻放大器IC，可配置為立體聲模式或橋接模式。它提供低交叉失真，低靜態電流，并可在8引腳塑料雙直列封裝。該集成電路可以在3V到15V的寬電壓范圍內工作。它是專門設計用于便攜式收音機和晶體管收音機。它可以在立體聲模式下向4歐姆揚聲器提供每通道0.65W的輸出功率，在6V電源電壓下向8歐姆揚聲器提供每通道0.38W的輸出功率。

TDA2822規格:

?供電電壓：3-15V

?輸出功率：3.2 W

?音頻負載阻抗：8歐姆

?增益：39 dB

?工作電源電流：12ma

?輸入偏置電流：0.1 uA

?PSRR -電源抑制比：40db

?低交叉失真

?低靜態電流

?橋接或立體聲配置

TDA2822立體聲音頻放大電路

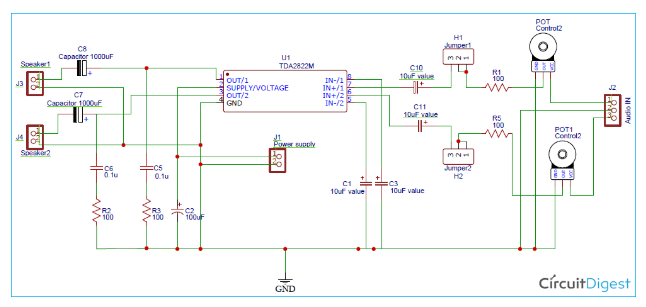

完整的TDA2822放大器電路如下圖所示。使用EasyEDA繪制原理圖。除了TDA2822M集成電路外，它還使用了兩個電位器、兩個揚聲器以及一些電容和電阻。

左揚聲器(Speaker1)通過電解電容C8連接到IC的輸出引腳1。右揚聲器(Speaker2)通過電解電容C7連接到輸出引腳2。反相輸入引腳(Pin5和Pin8)通過濾波電容C1和C3連接到地。非反相引腳(Pin7和Pin6)是輸入引腳，通過電解電容器C10和C11連接到電位計。連接電容C10和C11以阻止任何直流分量從放大器IC傳遞到輸出負載。從放大器到負載(在這種情況下是揚聲器)的任何直流元件都可能損壞揚聲器或在輸出音頻中產生噪聲或失真。Pot1和Pot2作為兩個揚聲器的左右通道音量控制。引腳2連接到直流電源，引腳4連接到地。電解電容器C2通過VCC連接，接地引腳作為濾波電容器工作。

TDA2822立體聲放大器電路板的制作

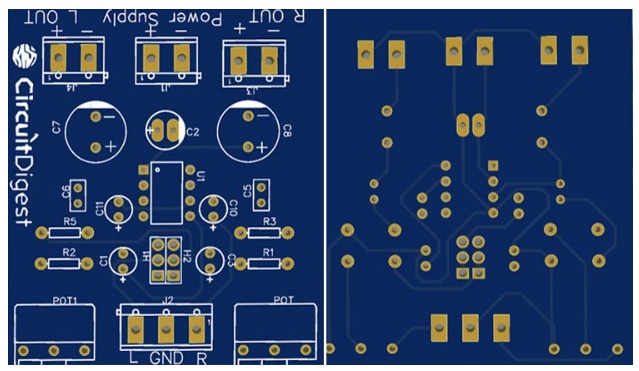

一旦原理圖完成，我們可以繼續布局PCB。您可以使用您選擇的任何PCB軟件來設計PCB。我們已經使用EasyEDA來制作這個項目的PCB。您可以通過從“層”窗口中選擇層來查看PCB的任何層(頂部，底部，Topsilk，底部絲綢等)。除此之外，您還可以看到PCB的3D模型視圖，了解它在制造后的外觀。下圖是Pi Motor Driver HAT PCB頂層和底層的3D模型視圖。

從PCBWay訂購PCB

現在設計完成后，您可以繼續訂購PCB：

第一步：登錄并登錄。如果你是第一次來，就報名吧。然后，在PCB Prototype選項卡中，輸入PCB的尺寸、層數和所需PCB的數量。

第二步：點擊“現在報價”按鈕。您將被帶到一個頁面，在那里您必須設置一些額外的參數，如板類型，層，PCB材料，厚度等;它們中的大多數是默認選中的，如果您選擇了任何特定的參數，您可以相應地選擇。

第三步：最后一步是上傳Gerber文件并繼續付款。為了確保付款過程順利進行，PCBWAY會在付款前驗證您的Gerber文件是否有效。這樣，您可以確保您的PCB是制造友好的，并將達到您的承諾。

組裝TDA2822立體聲放大器板

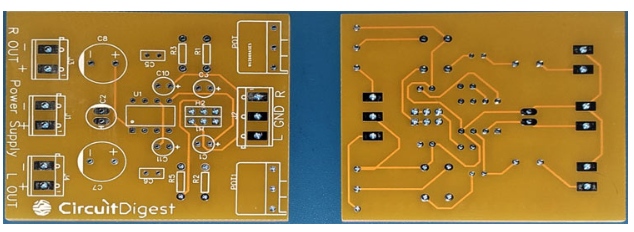

經過幾天的訂購，我們收到了整齊包裝的TDA2822 PCB板，PCB質量一如既往地好。板的頂層和底層如下圖所示：

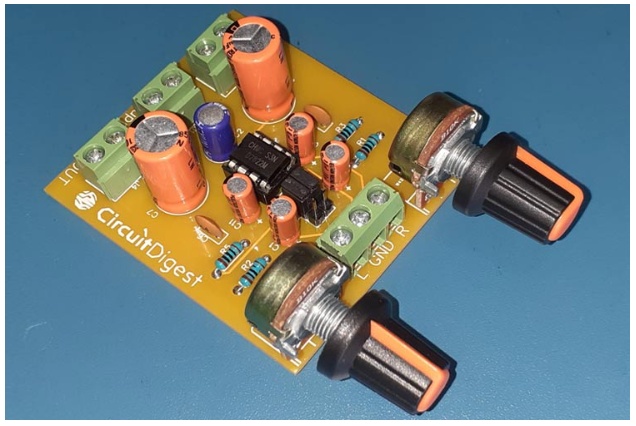

在確定軌道和足跡是正確的之后，我開始組裝PCB。完全焊接的電路板如下圖所示：

測試TDA2822音頻放大器板

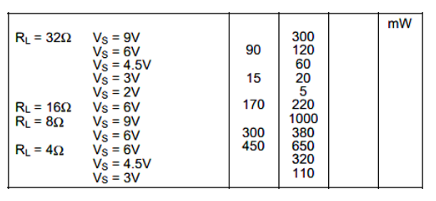

一旦你完成組裝PCB，連接揚聲器到左和右通道輸出引腳。IC的輸出功率取決于輸入電源電壓和輸出負載。集成電路內置運算放大器的輸出功率已總結在下表中。

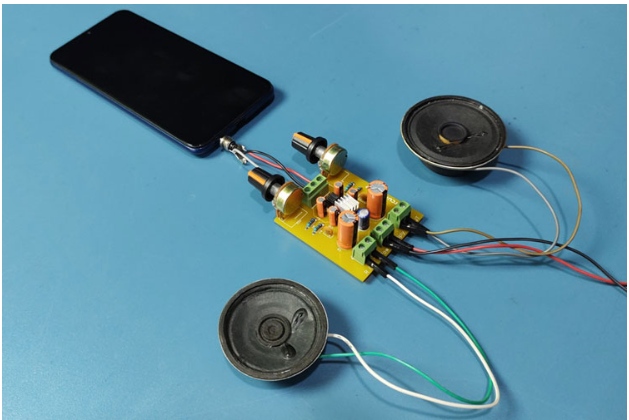

出于測試目的，我連接了兩個32歐姆的揚聲器，并使用鋰聚合物電池為IC供電。音頻輸入由智能手機提供。為了從智能手機接收音頻，在手機上插入一個3.5毫米的音頻插孔，你就完成了。
