對于那些喜歡擺弄電子產品的人來說，從頭開始制作藍牙揚聲器可能是一種令人滿意和有趣的體驗。在本文中，我們將逐步學習如何使用9美元或700美元以下的基本電子元件構建自己的無線藍牙揚聲器。

你需要的材料：

?藍牙音頻接收器

?放大器

?鋰電池

?開關

?TP0456

?亞克力激光切割零件

?一些電線

?烙鐵

?熱熔膠槍

在我們深入一步一步的過程之前。讓我們來了解一些重要模塊的工作原理，這些模塊是構建這個揚聲器所必需的

藍牙音頻接收器3.0模塊

藍牙音頻接收模塊可以從源處無線接收音頻信號，然后直接輸出(適用于低瓦揚聲器)或輸出到放大器(適用于高瓦揚聲器)。

通過藍牙接收輸入，然后將這些信號發送到LOUT和ROUT引腳作為輸出。本模塊需要通過5V直流電源供電。

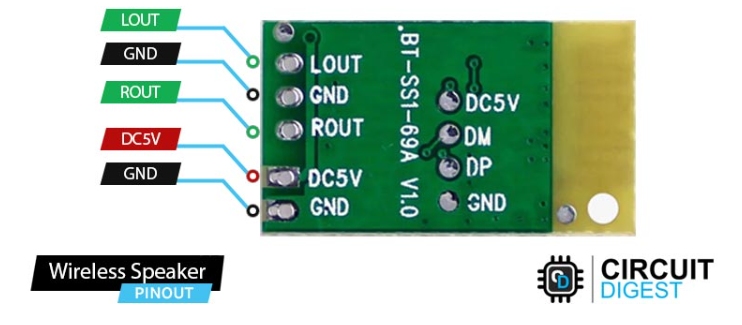

藍牙3.0音頻接收模塊的輸出

LOUT左音頻輸出。該引腳提供模塊的左音頻通道輸出。

正確的音頻輸出。該引腳提供模塊的正確音頻通道輸出。

DC5V 5V模塊電源輸入引腳

GND模塊接地引腳。

PAM8403放大器模塊

PAM8403是一個音頻放大器模塊。放大器是一種用來將弱信號轉換成強信號的裝置，即增加信號的幅度。

在我們的用例中，使用放大器模塊，以便從藍牙模塊接收的輸入可以被放大，從而通過左右通道輸出發送到揚聲器。

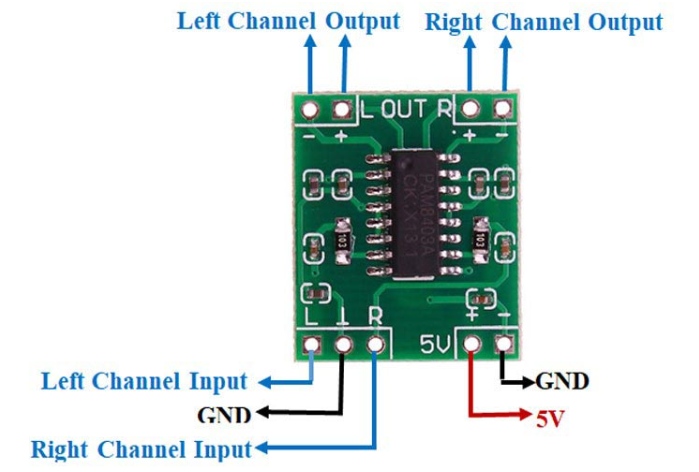

PAM8403放大器模塊的輸出

VCC放大器模塊的電源引腳。連接電源正極(5V)或穩壓器。

GND放大器模塊的接地引腳。連接到電源負極和基準地。

左通道輸入。這個引腳接收左音頻通道的音頻信號。

右通道輸入。這個引腳接收正確音頻通道的音頻信號。

GND音頻輸入信號的接地引腳。連接到音頻源的接地基準。

LOUT+正左通道輸出。這個引腳為左音頻通道提供放大的正信號。

LOUT-負左通道輸出。這個引腳為左音頻通道提供放大的負信號。

路由+正右通道輸出。這個引腳為正確的音頻通道提供放大的正信號。

負右通道輸出。這個引腳為右音頻通道提供放大的負信號。

PAM8403模塊電路圖

PAM8403是一個音頻放大模塊，可以放大聲音信號來驅動揚聲器。它是一個雙通道放大器，這意味著它可以處理左和右音頻信號。該模塊有一個電源引腳(VCC)和一個接地引腳(GND)，為放大器的工作提供必要的電源。

為了連接音頻信號，有兩個引腳稱為INL和INR，分別代表左通道和右通道輸入。這些引腳接收來自您的音頻源的音頻信號，如智能手機或電腦。為了提高音頻質量，建議在這些輸入引腳和地之間連接一個小電容(0.47μf)。這有助于減少任何不必要的噪音，可能來自電源。

放大后的音頻信號隨后被發送到揚聲器。模塊有四個輸出引腳：±OUT_L和±OUT_R。左通道的正極連接到+ OUT_L引腳，負極連接到- OUT_L引腳。同樣，右通道的正極連接到+ OUT_R引腳，負極連接到- OUT_R引腳。

PAM8403的優點之一是它不需要額外的低通輸出濾波器。這意味著它可以直接驅動揚聲器而不需要額外的組件，使其比其他類型的放大器更高效。推薦的PAM8403工作電壓為5.5V，請?zhí)峁┡c此電壓匹配的電源，以保證PAM8403正常工作。

放大器模塊的常見問題

PAM8403放大器模塊的用途是什么?

PAM8403放大器模塊在各種應用中通常用于放大音頻信號和驅動揚聲器。它在便攜式音頻設備中特別流行，例如藍牙揚聲器、MP3播放器和小型音頻系統。其緊湊的尺寸，效率和無濾波器的架構使其適合低功率音頻放大需求。

類的區別：- A、B、AB和C放大器

不同的放大器類別是指放大器的工作方式和效率。A類放大器具有高質量的輸出，但效率較低，因?yàn)樗鼈儾粩嘞墓β?。B類放大器使用兩個晶體管來放大輸入信號的正負兩部分，從而提高效率，但在交叉點有一些失真。AB類放大器結合了A類和B類放大器的特點，旨在提高質量和效率。C類放大器效率很高，但由于其高失真而不適合音頻，主要用于射頻(RF)應用。

根據用例有哪些不同類型的放大器?

根據用例，放大器有幾種類型，包括：

音頻放大器：用于放大揚聲器或耳機的音頻信號，范圍從小型音頻設備到家庭影院系統。

樂器放大器：專門設計用來放大電子樂器，如吉他、鍵盤和貝斯。

射頻放大器：用于無線通信系統和射頻設備，放大射頻信號。

運算放大器(Op-Amps)：廣泛應用于各種電子電路中，如放大、信號調理、濾波和數學運算。

功率放大器：設計用于放大高功率信號，通常用于大型音響系統，PA系統和音樂會場地。

差分放大器：用于通信系統、音頻設備和測量?jī)x器中，放大兩個輸入信號之間的差異。

這些只是幾個例子，還有許多其他類型的放大器迎合特定的應用和要求。

現在我們已經完成了理論，讓我們開始一步一步地構建這個項目

創建揚聲器外殼

制作無線藍牙揚聲器的第一步是制作揚聲器外殼。你可以用任何你喜歡的材料，但我們用的是丙烯酸。

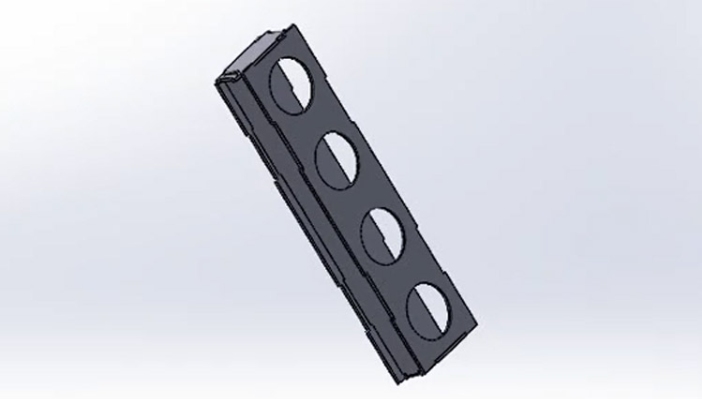

首先，您需要使用solidworks并創建揚聲器的設計。然后下一步是用激光切割機切割它們(如果你有一臺或在附近的商店)

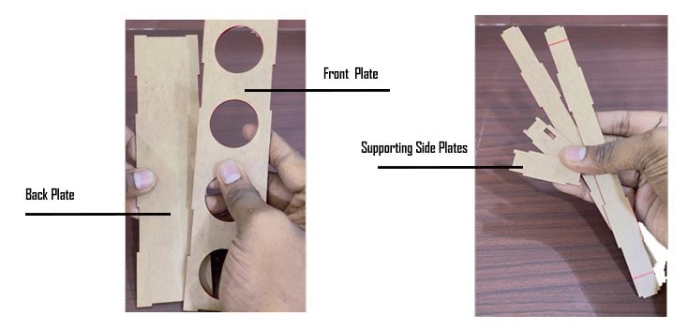

激光切割后的零件將看起來像這樣。

組裝前板

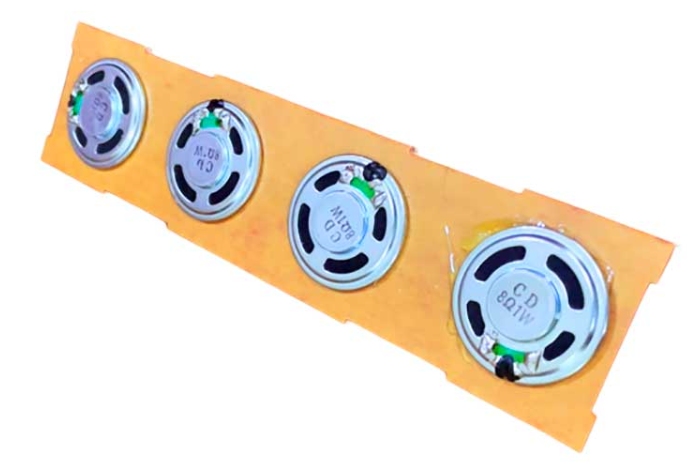

接下來你需要做的是將揚聲器連接到激光切割部件的前板上，只需在前板上粘貼一些膠水，并將4個揚聲器連接到上面。

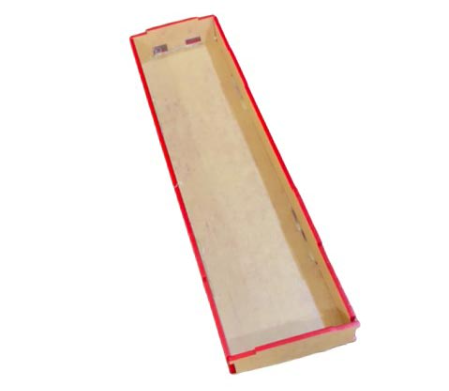

封底

取后蓋，并將支撐側結構連接到后蓋上。

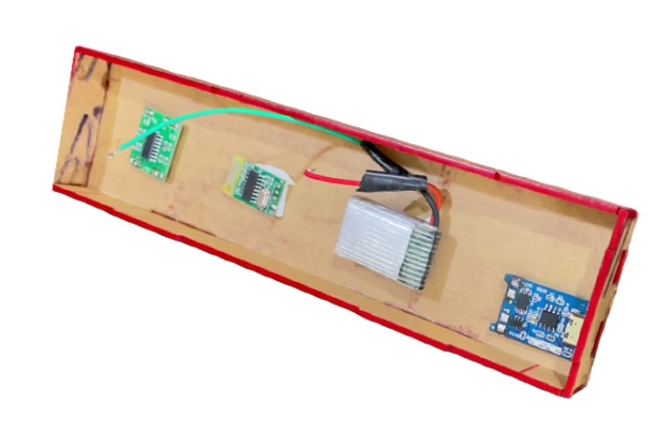

首先將放大器、藍牙模塊和電池連接到背板上。

完成之后?？梢詫P0456充電模塊與交換機相連。

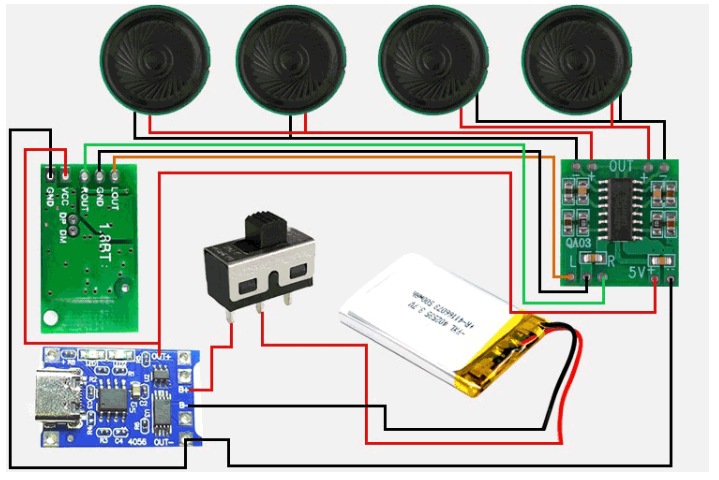

無線藍牙揚聲器電路圖

您可以參考上面的電路圖來重新創建您的項目。這很容易做到。

總裝與測試

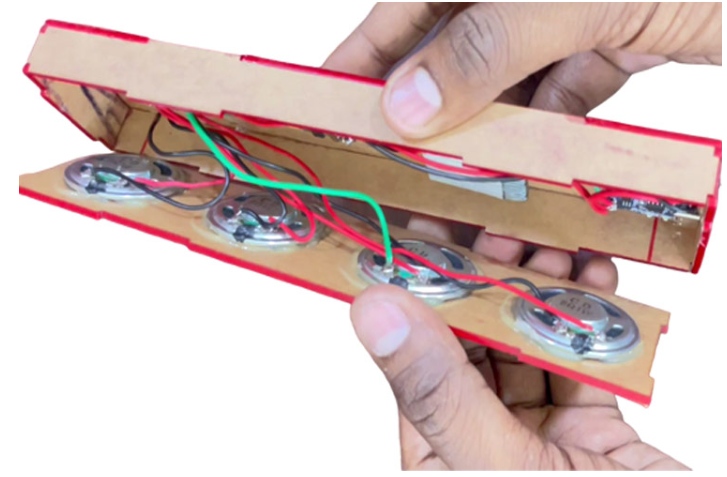

完成后，你可以連接前后面板，然后粘在一起。

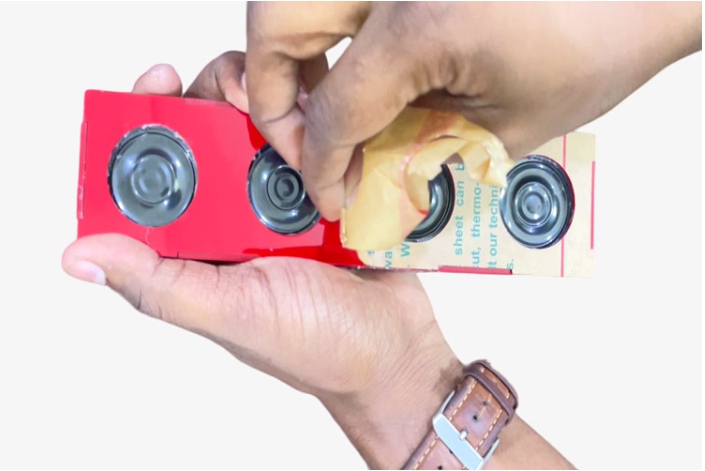

去除丙烯酸樹脂的紙層，得到一個驚人的最終外觀。

恭喜你，你已經建立了自己的無線藍牙揚聲器!要使用它，只需打開藍牙設備并將其與揚聲器配對即可?，F(xiàn)在，您應該可以享受您的新DIY揚聲器的高質量聲音了。

總之，制造一個無線藍牙揚聲器是一個有趣而有價值的項目，任何人都可以用一些基本的電子元件和一點技術訣竅來做。只要按照上面列出的步驟，你就可以在任何時候享受你自己的自制揚聲器!

本文編譯自circuitdigest
