ESP系列WiFi模塊在基于物聯網項目的愛好者和行業中非常受歡迎。ESP32是ESP系列模塊中最受歡迎的板之一，它具有雙核32位CPU，內置Wi-Fi，藍牙和足夠數量的I/O引腳。它是一種小型且經濟有效的設備，可用于使任何項目與互聯網通信。在這個項目中，我將創建一個帶有ESP32的web服務器，使用Arduino IDE環境控制LED。Web服務器是我們存儲網頁、處理網頁并將其傳送給Web客戶端的地方。Web服務器可以通過本地網絡上的任何設備訪問。在之前的教程中，我們使用樹莓派構建了相同的web服務器。

需求

?ESP32模塊

?USB電纜

?電路試驗板

?LED

?跳線

?電阻器1 k

線路圖

編程部分

完整的ESP32 web服務器代碼在本項目的末尾給出。在本節中，我將告訴您代碼的實際工作原理。

你需要做的第一件事是包括WiFi庫。

現在輸入您的網絡憑據，即您的WiFi網絡的SSID和密碼內的雙倒逗號。

接下來，聲明一個WiFi Server庫的對象，這樣我們就可以訪問它的函數了。所形成的實例的參數將是端口號，因?yàn)镠TTP的默認端口號是80，所以我將使用這個值。

下面這行創建了一個變量來存儲HTTP請求的標頭：

現在，您必須創建輔助變量來存儲輸出的當前狀態。

現在，將GPIO分配到您的輸出，這里我使用GPIO2引腳作為我的輸出，您可以根據您正在使用的輸出更改它。

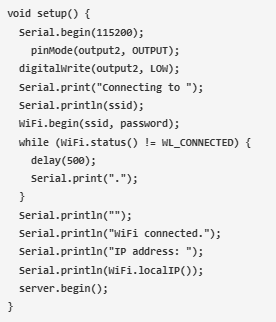

在void setup()函數中，我們將初始化波特率，LED輸出，并使用WiFi.begin(ssid,password)將模塊與Wi-Fi連接;函數。該功能啟動Wi-Fi連接，等待連接成功，并在串口監視器上打印ESP IP地址。

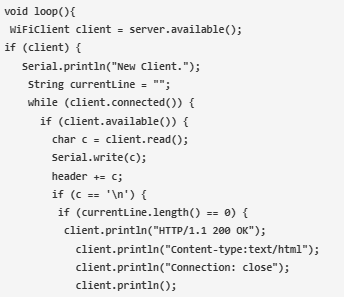

在loop()函數中，您必須編寫當新客戶端與web服務器建立連接時發生的事情。ESP32總是使用server.available()偵聽傳入的客戶端;并將輸入的數據存儲到一個字符串變量中，并在串行監視器上打印數據。

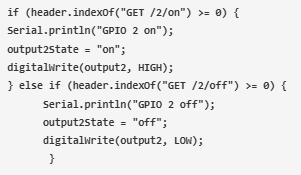

現在，if和else語句檢查在您的網頁中按下了哪個按鈕，并相應地控制輸出。例如，如果您按下GPIO2 ON按鈕，則ESP32接收到/2/ON URL上的請求，ESP32將LED打開。

用于ESP32 Webserver的HTML代碼

在HTML中創建網頁對這個項目來說是最重要的，ESP32將發送一個響應到你的瀏覽器，其中包含一些HTML代碼來構建網頁。-這里我們已經嵌入了完整的HTML代碼在Arduino代碼使用client.println。最后給出了完整的代碼。

下面一行表示我們正在發送HTML。

下面的代碼行使網頁在任何瀏覽器中都能響應。

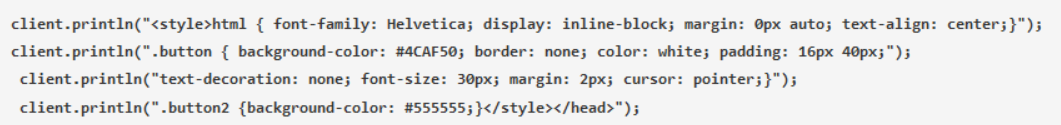

現在我們要樣式我們的網頁，裝飾你的頁面，你可以使用CSS樣式按鈕和背景。您可以根據自己的需要更改屬性。

現在設置網頁的標題。在這里，你可以給任何名字或任何你喜歡的東西。

現在您必須編寫代碼來顯示GPIO 2的當前狀態。使用output2state變量，以便在變量更改時立即更新狀態。

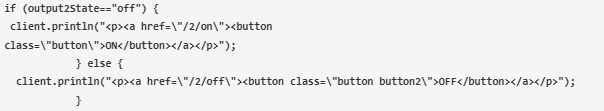

現在，根據GPIO的當前狀態顯示on或off按鈕。如果當前狀態是關閉的，你必須顯示ON按鈕，反之亦然。

最后，當響應結束時，必須清除header變量，并使用client.stop()停止與客戶端的連接。

這是整個項目的編程過程;本文最后給出了該項目的完整代碼，您可以查看。

用Arduino IDE編程ESP32

現在您正處于上傳ESP32代碼的階段，我們將使用Arduino IDE通過以下步驟上傳ESP32中的代碼：

通過USB電纜將ESP32連接到PC上，并如上所述制作電路，這里我使用的是GPIO2，您可以根據您的需要使用。

打開Arduino IDE并將此代碼復制到IDE窗口，但請確保您提供了正確的網絡WiFi憑據。

現在進入Tools——> Board——> ESP32 Dev module。

現在轉到Tools—>Port，選擇ESP32連接的端口。

現在單擊upload上傳代碼。

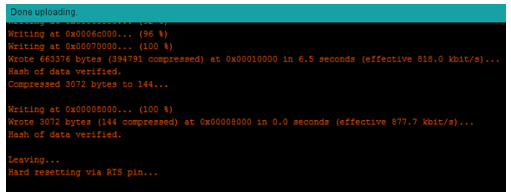

上傳完成后，您將在輸出控制臺中發現如下消息。

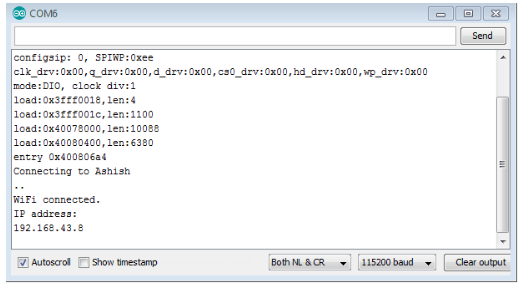

現在打開你的串行監視器，按下ESP32的重置按鈕，現在你的ESP開始連接到你的網絡，一旦連接，它會給你這個ESP的IP。

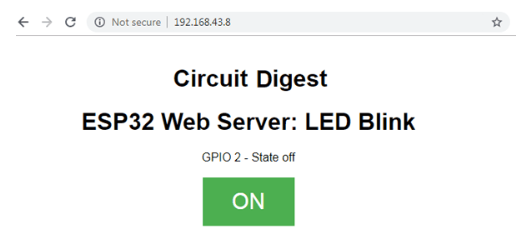

現在打開瀏覽器并輸入此IP地址，您將找到以下網頁。

從這個網頁，你可以控制你的LED，你可以看到在串行監視器以及后臺發生了什么。

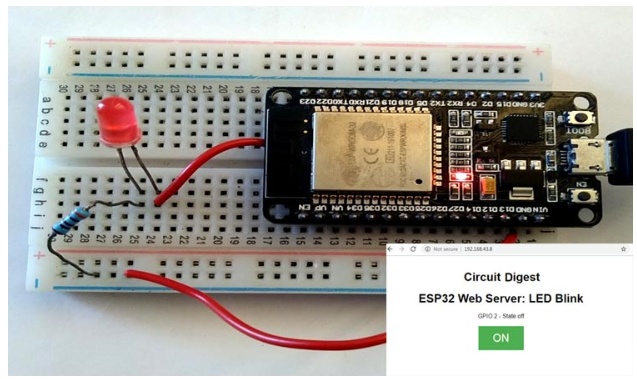

這就是你如何成功地創建一個web服務器，并從網頁控制LED。這樣，您也可以使用ESP32網絡服務器從世界任何地方控制家用電器。

本文編譯自iotdesignpro
