空氣質量日益惡化，不可避免的工業和城市化的增加將使它變得更糟。在AirVisual和綠色和平組織最近進行的一項研究中，印度城市在世界污染最嚴重的30個城市中占據了22個位置，這是有失尊嚴的。在這一點上，已經很清楚，我們必須對這個問題迅速采取行動。由于空氣污染不是肉眼可見的，因此重要的是要規范監測系統，通過實時測量污染物參數，并在空氣質量下降超過一定水平時發出通知，從而真正了解城市的人們。

在本教程中，我們將制作一個基于物聯網的空氣質量監測系統。該系統使用MQ135氣體傳感器和NodeMCU實時測量空氣質量，并將數據發送到ThingSpeak平臺。ThingSpeak平臺與Twitter相連，因此每當空氣質量低于一定水平時，它就會向授權的Twitter賬戶發送Twitter通知，從而警告該特定地區的人們。我們之前使用ThingSpeak與ESP8266構建氣象站和智能路燈。還可以通過以下鏈接查看所有ThingSpeak和ESP2866相關項目。

所需的材料

構建這個基于物聯網的空氣質量監測系統需要以下硬件和軟件。

硬件

?NodeMCU

?MQ135氣體傳感器

?跳線

軟件

?ThingSpeak

?Arduino IDE

線路圖

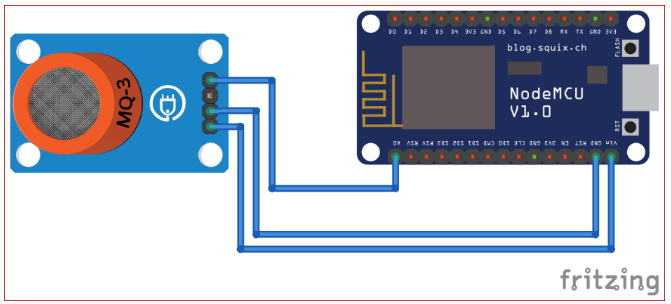

NodeMCU空氣質量計的完整電路圖如下圖所示。這非常簡單，因?yàn)槲覀冎恍枰獙Q135傳感器與我們的ESP NodeMCU板連接起來。

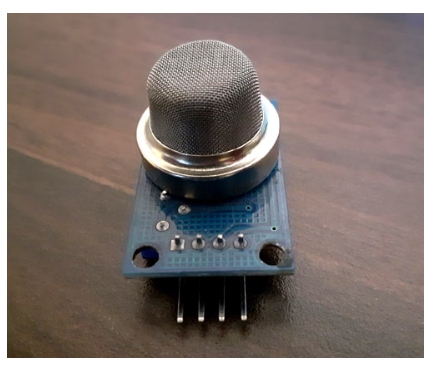

MQ 135傳感器是4針多用途傳感器。它可以用來感應苯、酒精、煙霧等氣體。MQ135傳感器內部有一個電化學傳感器，該傳感器對室溫下使用的一系列氣體敏感。如果您想測量特定氣體，還可以閱讀其他物聯網傳感器。

MQ135傳感器的Vcc引腳與NodeMCU的Vin引腳連接，GND引腳與NodeMCU的GND引腳連接。而A0引腳與NodeMCU的A0引腳連接，如上圖所示。整個設置將由Node-MCU的micro-usb端口通過USB電纜供電。我使用連接器電線進行連接，它看起來像下面的東西

ThingSpeak設置

ThingSpeak是一個開源的物聯網平臺，它允許你聚合、可視化和分析云中的實時數據。你可以使用ThingSpeak控制你的設備，可以從你的設備向ThingSpeak發送數據，甚至你可以創建實時數據的即時可視化，并使用Twitter和Twilio等網絡服務發送警報。ThingSpeak集成了數值計算軟件MATLAB的支持。MATLAB允許ThingSpeak用戶編寫和執行MATLAB代碼來執行預處理，可視化和分析。ThingSpeak至少需要15秒來更新你的讀數。在這個項目中，我們將使用ThingSpeak通過NodeMCU從MQ135傳感器獲取值，并繪制獲得的值隨時間變化的圖。如果MQ135的值讀為critical，我們也會從ThingSpeak發出tweet。

也可以將ThingSpeak與樹莓派和ESP32一起使用，使其適用于廣泛的物聯網項目。按照下面的步驟來設置你的ThingSpeak

第一步：只注冊粗體

要向Thingspeak發送數據，需要一個Thingspeak帳戶。

點擊右上角的“注冊”選項，填寫所需的詳細信息

在此之后，驗證您的電子郵件id并單擊continue。

步驟2：為您的數據創建一個僅粗體的通道

現在，當您登錄您的帳戶時，通過點擊“新頻道”按鈕創建一個新頻道。

點擊“新通道”后，輸入您想要上傳的數據的名稱和描述。例如，我正在發送MQ135傳感器數據，因此我將其命名為“Air Quality”。

在Field1中輸入數據的名稱。如果要使用多個字段，可以選中“字段”選項旁邊的框，并輸入數據的名稱和描述。

在此之后，點擊保存通道按鈕保存您的詳細信息。

步驟3:API Key僅加粗

為了向ThingSpeak發送數據，我們需要一個唯一的API密鑰，我們將在后面的代碼中使用它來上傳溫度和濕度到ThingSpeak網站。

點擊“API密鑰”按鈕獲取上傳傳感器數據的唯一API密鑰。現在復制你的“寫API密鑰”。我們將在代碼中使用這個API鍵。

配置Arduino IDE編程N(yùn)odeMCU ESP8266

這里NodeMCU是使用Arduino IDE編程的，要做到這一點，你必須首先將NodeMCU板添加到Arduino IDE。

要做到這一點，打開Arduino IDE并進入File>>Preferences

然后將彈出一個新窗口，在“附加板管理器URL”中添加以下鏈接，然后單擊“確定”。

現在在你的Arduino IDE去工具>>板>>板管理器

然后搜索“ESP8266”，然后通過點擊“安裝”按鈕安裝“ESP8266由ESP8266社區”包(我已經安裝了板，這就是為什么安裝按鈕在禁用)

完成安裝需要幾分鐘的時間。安裝完成后，您將能夠在您的board列表中看到NodeMCU

代碼的解釋

在開始代碼之前，將MQ135傳感器庫添加到Arduino IDE中。為此，從下面的鏈接下載MQ135傳感器庫zip文件。

用于NodeMCU的MQ135庫

之后，在Arduino IDE點擊草圖>包括庫>添加Zip文件。選擇該文件，然后單擊Open。

在本教程的最后給出了完整的代碼和工作視頻，在這里我們解釋了完整的程序，以了解項目的工作原理。

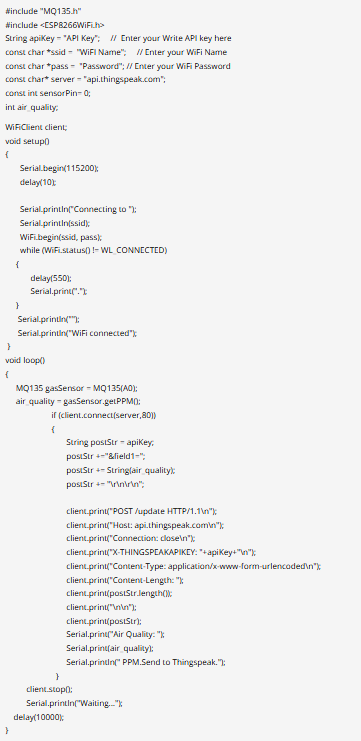

該代碼首先包含MQ135傳感器庫和ESP8266 wifi庫。MQ135傳感器庫用于從MQ135傳感器讀取數據。之后，輸入ThingSpeak API密鑰和服務器地址，并定義將在代碼中使用的變量。

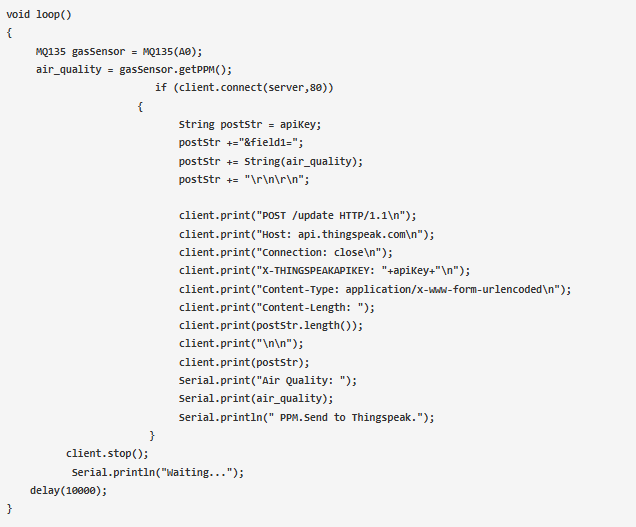

在void循環內部，將測量函數空氣質量，并使用. getppm()函數將值更改為PPM。之后，這些值將被發布到幾個ThingSpeak通道。

用于空氣質量監測的NodeMCU編程

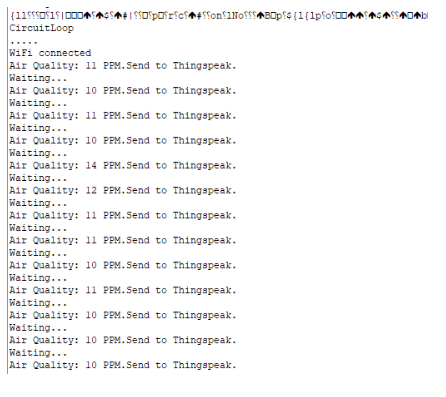

現在，當我們的代碼準備好上傳時，將NodeMCU與筆記本電腦連接，并正確選擇板和端口，然后單擊upload按鈕。上傳代碼后，打開串口監視器。使串行監視器波特率為115200。您將在串行監視器上看到您的Wi-Fi Id、密碼和PPM值。

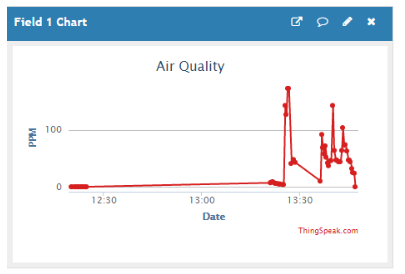

現在轉到ThingSpeak網站并檢查您的頻道，您將看到以PPM為單位的當前空氣質量值，如下圖所示。

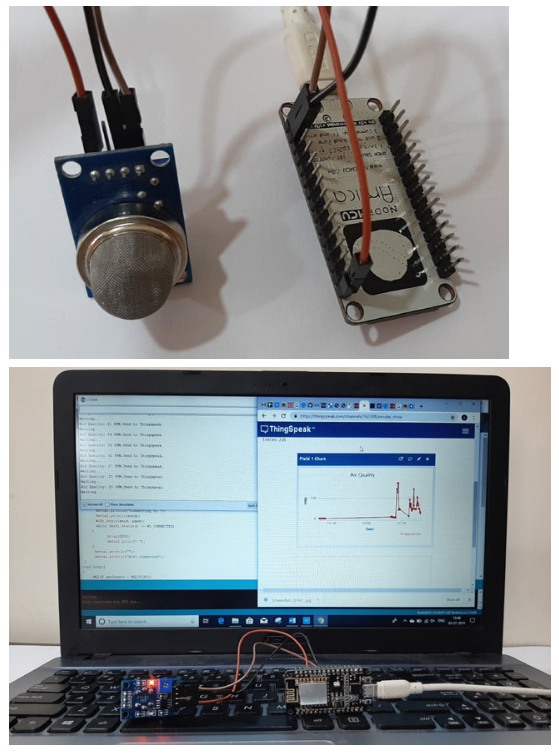

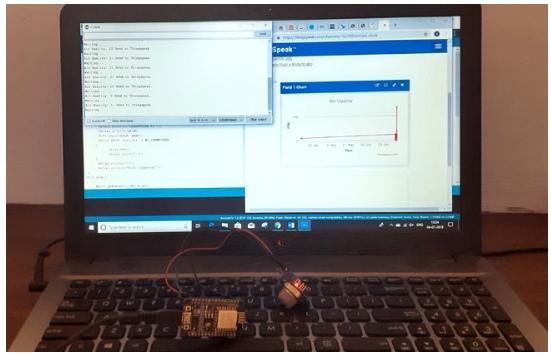

完整的硬件設置以及在我的筆記本電腦上打開的圖形和串行監視器如下所示。

從ThingSpeak發送Twitter通知

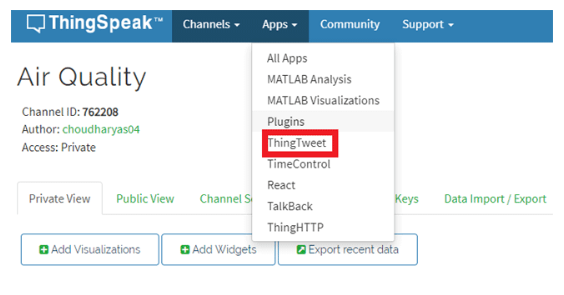

現在我們的下一個任務是在空氣質量下降到一定水平時發送推特通知。為此，你必須將你的twitter賬戶與ThingSpeak連接起來。要做到這一點，去你的ThingSpeak頻道，點擊Apps > ThingTweet >鏈接帳戶。

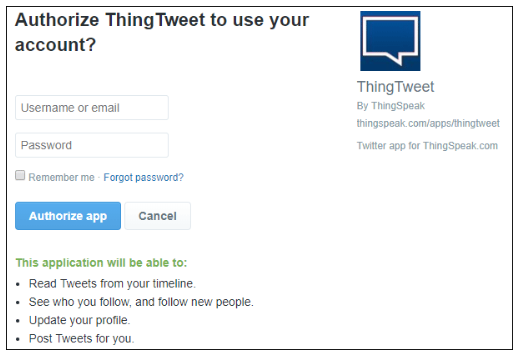

在下一個窗口輸入你的推特用戶名和密碼，點擊“授權應用程序”?，F(xiàn)在，當你授權了ThingTweet，它可以閱讀和發布推文在你的時間軸上。

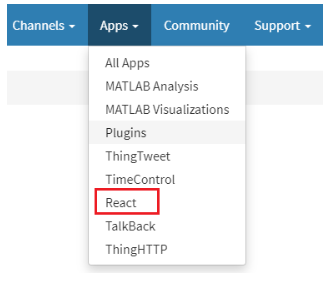

回到ThingSpeak頻道，然后點擊Apps > React > New React。

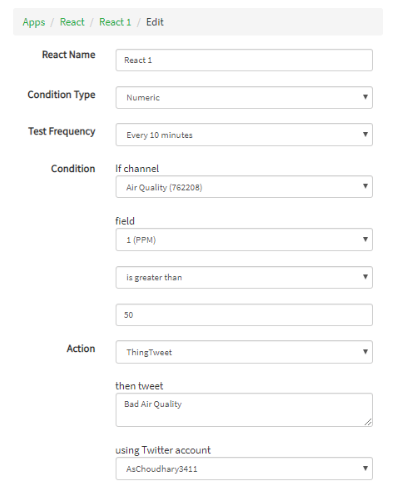

在React窗口中填寫詳細信息。在condition中，選項卡選擇Numeric，因?yàn)槲覀兿胍l(fā)送一個特定數值的tweet，在condition選項卡中選擇通道名稱，字段并選擇何時運行React。

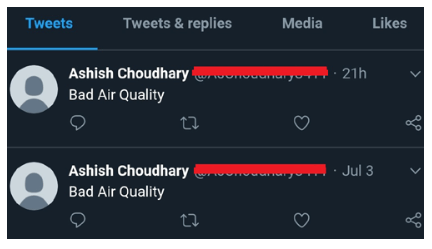

保存React并運行代碼?，F(xiàn)在，每當PPM值超過50時，它就會向您的twitter帳戶發送通知。您可以通過修改“測試頻率”來更改通知頻率。

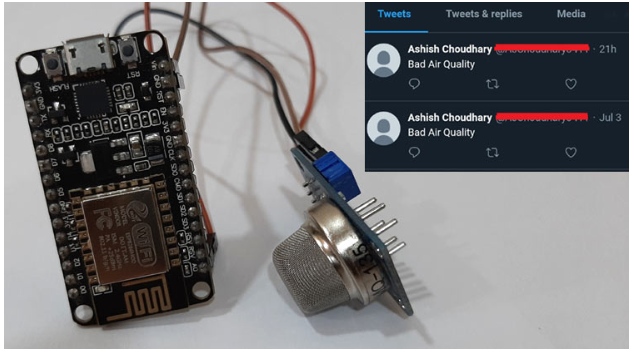

通過使用Twitter，你可以向所有人發送通知。該系統可以向特定地區的全體居民發出空氣質量警報。
