何謂7段LED?

7段LED是專門用于數字顯示的數字顯示模塊。

因?yàn)?a href="/tags/發光二極管" target="_blank">發光二極管(LED)放置在要顯示的數字形狀部位，所以具有良好的可視性。也被稱為“LED數字顯示器”。

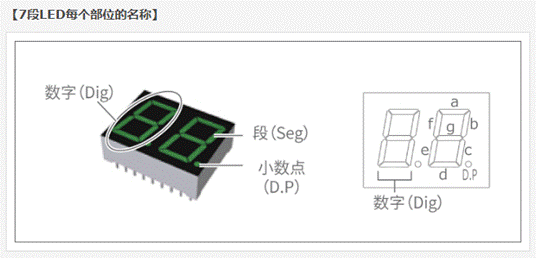

7段LED每個部位的名稱

7段LED每個部位的名稱如下。

?發光部(a～g)：段(Seg)

?點發光部：小數點(D.P)

?a～g的7段總稱：數字(Dig)

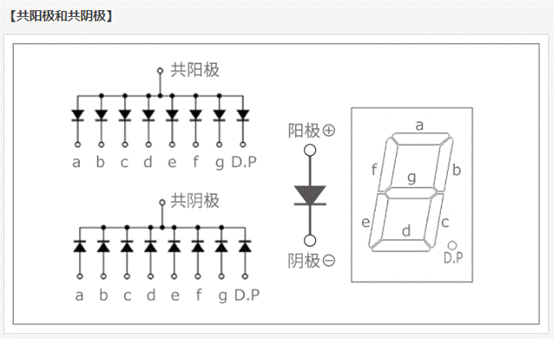

7段LED 電路結構

LED顯示器有兩種電路：共陽極和共陰極。

?共陽極：公共引腳為陽極

?共陰極：公共引腳為陰極

LED術語解釋

發光強度 IV [cd]

表示從特定方向觀測到的亮度。單位為cd(坎德拉)。

比較光強時需要特別注意指向角。光強是指單位立體角內發出的光通量。

透鏡作為L(zhǎng)ED封裝的組成部分可以向特定方向集中光輸出(用透鏡集光)，即使光輸出小也能集光，因此光強變大。

比較技術資料時，需要根據指向角和光強進行判斷。

光通量 Φv [lm]

指從光源發射出來的全部光量。單位為lm(流明)。

峰值波長 λP[nm]

指LED發出的光譜輸出值最高的波長，單位為nm(納米)。

設計LED時采用峰值波長進行設計，但實際用人眼比較波長時使用主波長進行比較。

主波長 λD[nm]

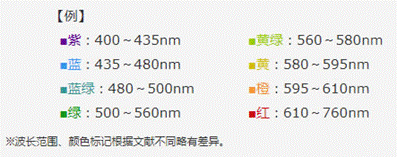

LED一般用波長表示顏色。主波長相當于眼睛看到的顏色所對應的波長，與發光波長的峰值波長有差異。

單位為nm(納米)。

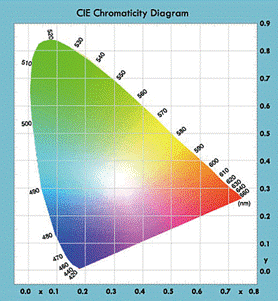

色度坐標 x, y：

L指用二維正交坐標系表示LED發光顏色的刺激值，一般使用x y坐標系。

指向角 2θ1/2[度]

表示LED光輻射的范圍。單位為 "度" 。將封裝傾斜觀察光輸出時，用于判斷從輸出的極限值位置能觀測多大角度。將輸出達到峰值一半時的角度乘以2倍(從正面看時相當于左右端)的值叫做指向角。

正向電壓 VF [V]

指有正向電流流過時，陽極與陰極之間產生的電壓。單位為V(伏特)。

反向電流 IR [A]

指陽極、陰極間施加反向電壓時產生的漏電流。單位為A(安培)。
