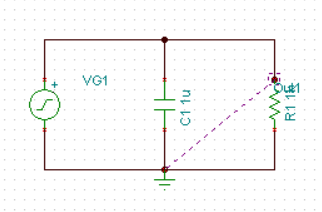

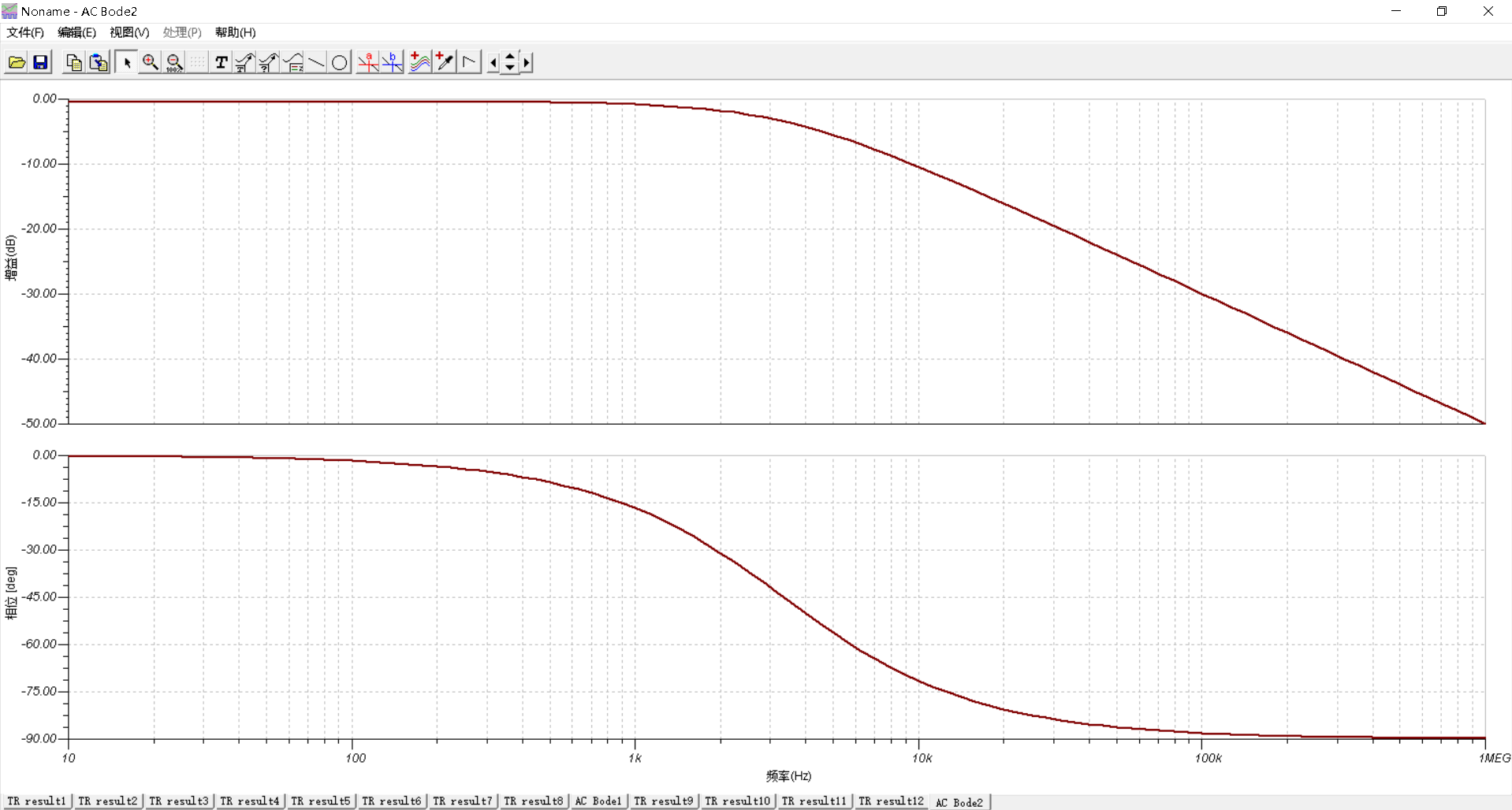

看到一個高速電路，兩個運放之間有一個阻容并聯結構，目的是為了濾波，搭建了一個簡單的電路仿真一下，分別用方波作為輸入信號源和交流參數掃描，所得結果如下： 從后兩張圖片結果可以看出這種RC并聯電路結構有濾波作用，但是又和一般的RC低通濾波電路原理不一樣，由電容特性原理可知，電容兩端電壓不突變，信號加在阻容并聯結構上邊，對電容充電電容電壓慢慢升高，電容鉗制了電阻電壓的上升。但是能不能像低通濾波器那樣，給出一個傳遞方程呢?從量的角度分析這種電路結構濾波的原理?

阻容并聯結構在電路中的濾波原理可以通過以下幾個步驟進行分析：

1. 首先，我們需要了解阻容并聯結構的基本組成。在這種結構中，一個電阻(R)和一個電容(C)并聯連接。當輸入信號通過這個結構時，電阻和電容都會對信號產生影響。

2. 接下來，我們分析電阻和電容對信號的影響。電阻對信號的影響主要是通過其阻值來限制信號的幅度。而電容對信號的影響則是通過其充放電過程來影響信號的相位和幅度。

3. 當輸入信號為方波時，我們可以將其視為一個包含多種頻率成分的信號。在這種情況下，電容的充放電過程會對不同頻率成分產生不同的影響。對于高頻成分，電容的充放電速度較快，因此電容對高頻成分的影響較小。而對于低頻成分，電容的充放電速度較慢，因此電容對低頻成分的影響較大。

4. 由于電容對不同頻率成分的影響不同，這使得阻容并聯結構具有一定的濾波作用。具體來說，這種結構可以抑制低頻成分，讓高頻成分通過。這與一般的RC低通濾波電路原理不同，因?yàn)榈屯V波器主要抑制高頻成分，讓低頻成分通過。

5. 為了給出一個傳遞方程，我們可以將阻容并聯結構視為一個二階系統。在這種情況下，傳遞方程可以表示為：

H(s) = Vout(s) / Vin(s) = 1 / (sC + 1/(RsC) + 1)

其中，H(s) 是傳遞函數，Vout(s) 是輸出電壓的拉普拉斯變換，Vin(s) 是輸入電壓的拉普拉斯變換，s 是拉普拉斯變換的復變量，R 是電阻值，C 是電容值。

6. 通過這個傳遞方程，我們可以分析阻容并聯結構的濾波性能。例如，我們可以通過求解極點和零點來確定濾波器的截止頻率和相位特性。

總之，阻容并聯結構的濾波原理主要依賴于電阻和電容對不同頻率成分的影響。通過分析傳遞方程，我們可以更深入地了解這種結構的濾波性能。
