如今，在繁忙的地區找到停車位非常困難，而且沒有系統可以在線獲取可用停車位的詳細信息。想象一下，如果你可以在手機上獲得停車位的可用信息，而你不需要到處漫游來檢查可用性。這個問題可以通過基于物聯網的智能停車系統來解決。使用基于物聯網的停車系統，您可以通過互聯網輕松訪問可用的停車位。該系統可以完全實現汽車停車系統的自動化。從您的進入到付款和退出都可以自動完成。

因此，我們正在構建一個基于物聯網的停車系統，使用NodeMCU，五個紅外傳感器和兩個伺服電機。入口和出口入口處使用兩個紅外傳感器來檢測車輛，而三個紅外傳感器用于檢測停車位的可用性。伺服電機根據傳感器的值來開啟和關閉閘門。在這里，我們使用Adafruit IO平臺來顯示發布在云上的數據，可以從世界任何地方監控。

組件的要求

硬件

?NodeMCU ESP8266

?紅外傳感器(5)

?伺服電機(2)

在線服務

?Adafruit IO

線路圖

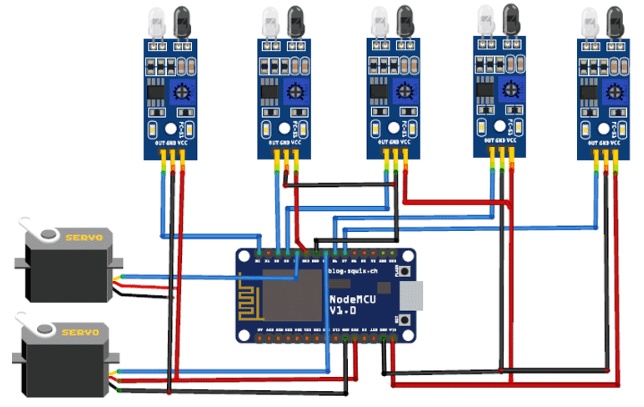

下面給出了這個基于物聯網的智能停車系統項目的電路圖。

在這個使用物聯網的智能停車系統中，我們使用了五個紅外傳感器和兩個伺服電機。紅外傳感器和伺服電機連接到NodeMCU。NodeMCU控制整個過程，并將停車可用性和停車時間信息發送給Adafruit IO，以便使用該平臺從世界任何地方對其進行監控。進出門處采用兩個紅外傳感器，可以檢測進出門處的車輛，自動開啟和關閉大門。我們以前在許多物聯網項目中使用Adafruit IO云，點擊鏈接了解更多信息。

使用兩臺伺服電機作為進出門，因此每當紅外傳感器檢測到汽車時，伺服電機自動從45°旋轉到140°，并在延遲后返回到初始位置。另外三個紅外傳感器用于檢測停車位是否可用或被占用，并將數據發送給NodeMCU。Adafruit IO儀表板也有兩個按鈕手動操作入口和出口門。

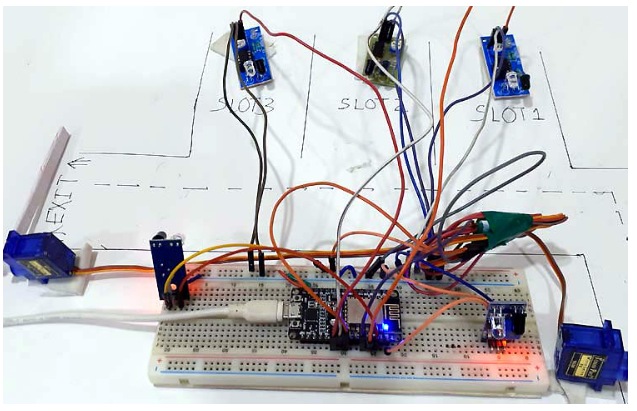

以下是使用物聯網的智能停車系統的完整設置：

Adafruit IO設置物聯網停車系統

Adafruit IO是一個開放的數據平臺，允許您在云中聚合、可視化和分析實時數據。使用Adafruit IO，您可以在互聯網上上傳，顯示和監控數據，并使您的項目啟用物聯網。您可以使用Adafruit IO控制電機，讀取傳感器數據，并通過互聯網制作酷的物聯網應用程序。為了測試和嘗試，有一些限制，Adafruit IO是免費使用的。我們以前也在樹莓派上使用過Adafruit IO。

1. 要使用Adafruit IO，首先，您必須在Adafruit IO上創建一個帳戶。要做到這一點，請訪問Adafruit IO網站，點擊屏幕右上方的“免費開始”。

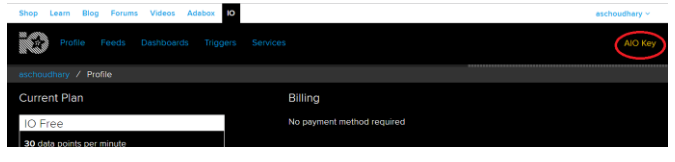

2. 在完成帳戶創建過程后，登錄您的帳戶并單擊右上角的“AIO密鑰”以獲取您的帳戶用戶名和AIO密鑰。

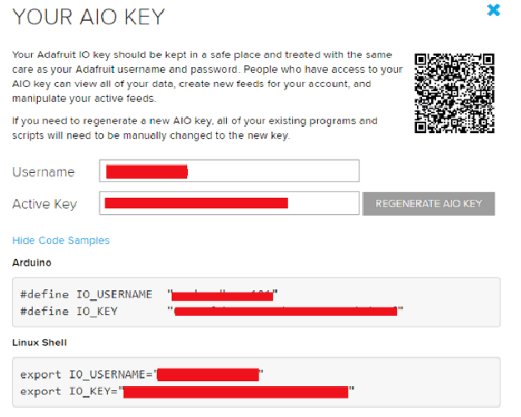

當你點擊“AIO密鑰”，一個窗口將彈出你的Adafruit IO AIO密鑰和用戶名。復制此密鑰和用戶名，稍后將在代碼中用到。

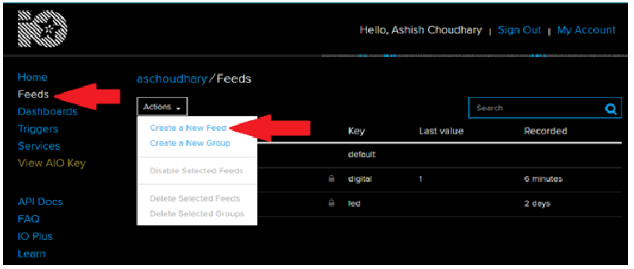

3. 現在，在此之后，您需要創建一個提要。要創建提要，請單擊“feed”。然后點擊“Actions”，然后點擊“Create a New Feed”，如下圖所示。

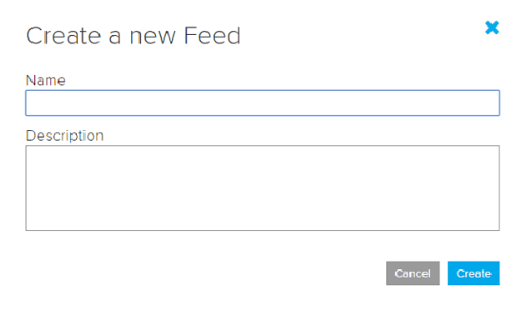

4. 在此之后，將打開一個新窗口來輸入提要的名稱和描述。書寫描述是可選的。

5. 點擊“創建”，然后;您將被重定向到新創建的提要。

在這個項目中，我們?yōu)槌隹陂T、入口門、槽1入口和出口、槽2入口和出口以及槽3入口和出口創建了總共9個饋源。

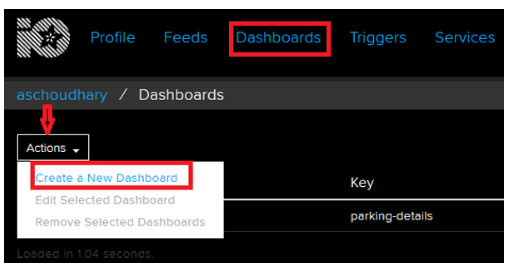

創建提要之后，現在創建Adafruit IO儀表板，以便在單個頁面上顯示所有這些提要。要創建儀表板，請單擊dashboard選項，然后單擊“Action”，然后單擊“create a New dashboard”。

在下一個窗口中，輸入儀表板的名稱并單擊“Create”。

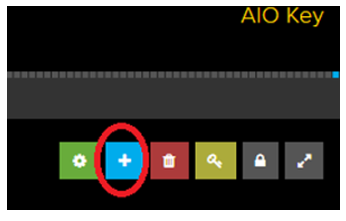

6. 隨著儀表板的創建，我們將向儀表板添加提要。要添加提要，請單擊右上角的“+”。

首先，我們將為進出門添加兩個RESET按鈕塊，然后為停車細節添加七個TEXT塊。

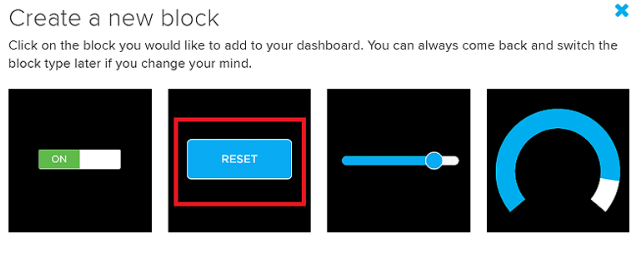

要在儀表板上添加按鈕，請單擊RESET塊。

在下一個窗口中，它將要求您選擇提要，因此單擊入口門提要。

在最后一步，給你的塊一個標題，并相應地自定義它。將按下值從“1”更改為“ON”。因此，無論何時按下按鈕，它都會將“ON”字符串發送給NodeMCU，而NodeMCU將執行進一步的任務。如果你不想改變這里的按值，你可以改變程序中的條件。

在此之后，按照相同的步驟為出口門創建另一個塊。

要創建其余的塊，請遵循相同的過程，但不是創建RESET塊，而是創建TEXT塊，以便可以顯示停車詳細信息。

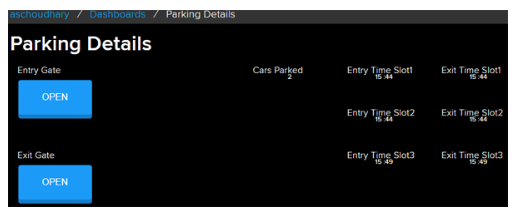

創建完所有的塊之后，我的儀表板如下所示。您可以通過單擊設置按鈕來編輯儀表板

物聯網停車系統的NodeMCU編程

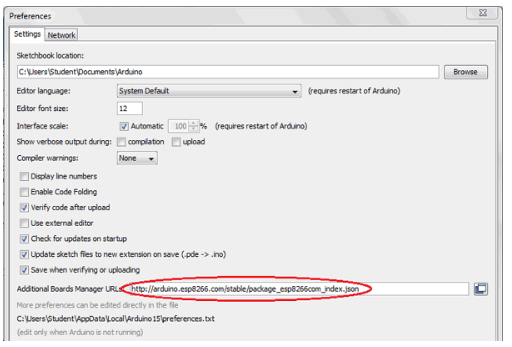

要用Arduino IDE編程NodeMCU，請進入File - > preferences - >Settings。

在“附加板管理器URL”字段中輸入，然后單擊“確定”。

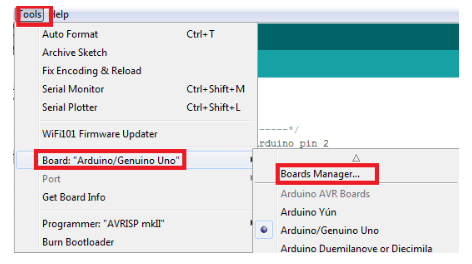

現在轉到Tools > Board > Boards Manager。

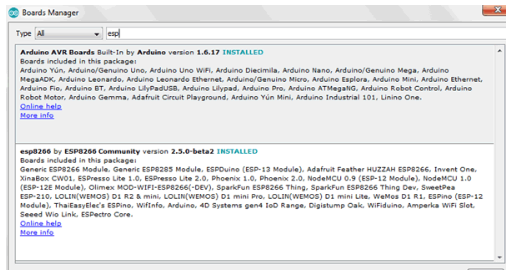

在板管理器窗口中，在搜索框中輸入esp， esp8266將在下面列出?，F(xiàn)在選擇最新版本的電路板并單擊install。

安裝完成后，進入“工具>單板> NodeMCU 1.0(ESP-12E模塊)”?，F(xiàn)在您可以使用Arduino IDE對NodeMCU進行編程。

在這里我們一步一步地解釋程序，以便您可以輕松理解此代碼的工作。

首先，包括所有必需的庫。ESP8266 Wi-Fi和Servo.h庫已經安裝在IDE中。您可以從以下鏈接下載NTP客戶端和Adafruit MQTT庫：

NTPClient.h

Adafruit_MQTT.h

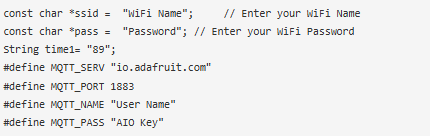

然后包括從Adafruit IO服務器復制的Wi-Fi和Adafruit IO憑據。這些將包括MQTT服務器、端口號、用戶名和AIO密鑰

設置你要發布內容的提要。這里的農業數據是飼料名稱。

將進、出口伺服電機連接到NodeMCU的D4、D5引腳上，選擇紅外傳感器的輸出引腳作為INPUT。

在void循環中，timeClient.update()函數用于在我們向NTP服務器請求時更新日期和時間。獲取數據后，我們將小時、分鐘和秒存儲為三個不同的整數。

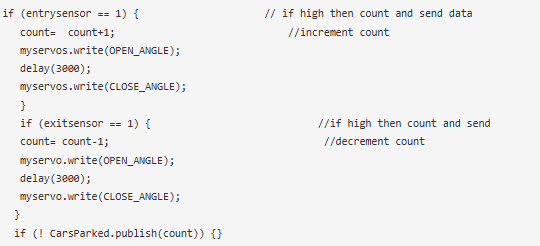

數字讀取入口和出口紅外傳感器引腳，并檢查這些引腳是否高。如果引腳高，然后移動伺服電機打開入口和出口門。然后增加入口門的計數，減少出口門的計數，并將數據發布到Adafruit IO儀表板。

檢查1號槽位紅外傳感器。如果它是‘ 1 ’并且布爾函數為false，則從NTP服務器獲取條目時間并將其保存在EntryTimeSlot1變量中。將變量數據發布到Adafruit IO feed。

如果紅外傳感器引腳變?yōu)榱悴⑶也紶柡瘮?shù)為真，則將退出時間發布到Adafruit IO饋送。

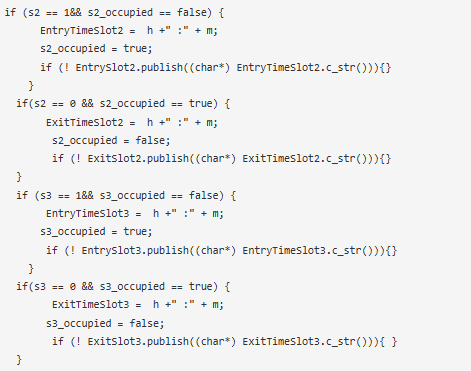

對slot2和slo3傳感器執行類似的步驟。

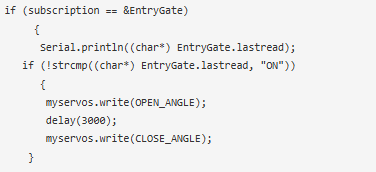

在這里，我們直接檢查訂閱提要中的特定單詞，如果該單詞與我們指定的單詞匹配，即“ON”，它將旋轉伺服電機打開門。

對出口門執行類似的步驟。

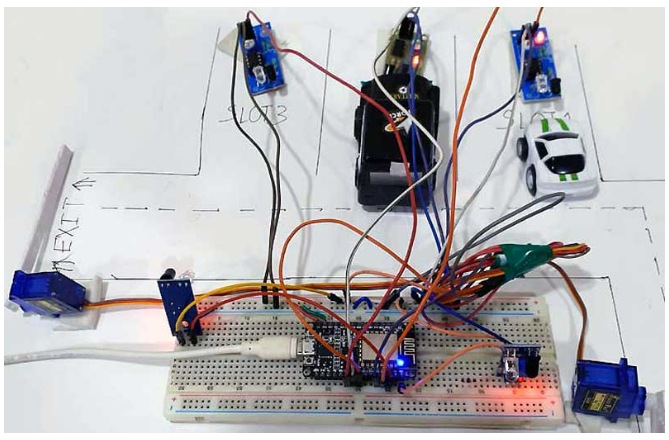

這就是如何在Adafruit IO儀表板上發布停車細節。它將顯示每個插槽的進入時間和退出時間。這個儀表板也有兩個按鈕手動打開入口和出口大門。

這就是使用物聯網構建智能停車系統的方法。你可以添加更多的傳感器來增加停車位，也可以添加一個支付系統來自動支付停車費。
