一、【PWM方式和PFM方式】

根據狀況區分使用PWM和PFM可進一步提高效率，如高負載(使用電流)時使用周期恒定的PWM控制，輕負載(不使用電流)時使用周期變化的PFM控制。

■PWM (脈寬調制)：頻率恒定，通過開關ON從輸入電壓中調取輸出部分的控制方式。

■PFM (脈沖頻率調制)：通過固定ON時間、改變頻率(改變OFF時間)來調取輸出部分的方式。反之，也有固定OFF時間、改變ON時間的方式。

PFM方式根據輸出電流量改變頻率，效率較高，但開關時會不定期發生噪音。這種頻率無法確定的噪音很難消除，要解決噪音，采用頻率恒定的PWM方式更容易操作。

這樣，噪音低的PWM和效率高的PFM可互為補充，高頻率驅動的高負載(噪音發生較多)時采用PWM，電流使用較少的低負載時采用PFM，擇優使用，即可盡可能提高效率。

二、DC/DC轉換器

何謂DC/DC轉換器?

DC/DC轉換器是一種將DC(直流)轉換為DC(直流)的元件，具體是指利用DC(直流)轉換電壓的元件。IC等電子元件各自的工作電壓范圍不同，因此需要轉換為相應的電壓。

生成電壓低于初始電壓的轉換器被稱為"降壓轉換器";生成電壓高于初始電壓的轉換器被稱為"升壓轉換器"。

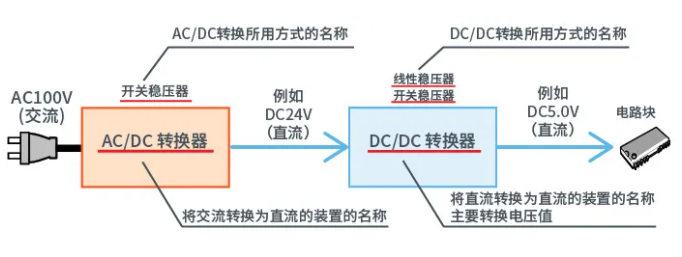

名稱說明

DC/DC轉換器是指將直流轉換為直流的裝置的名稱。

它常被稱為線性穩壓器或開關穩壓器等，以轉換方式的名稱命名。

為何需要DC/DC轉換器?

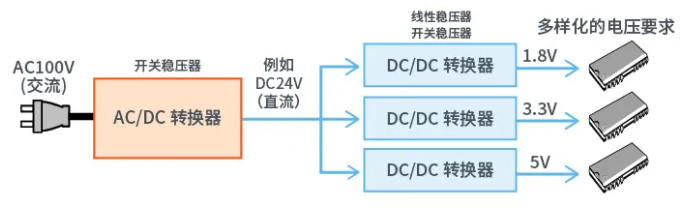

插入插座進行工作的電氣產品需要使用將AC(交流)100V轉換為DC(直流)的"AC/DC轉換器"。這是因?yàn)榇蟛糠职雽?dǎo)體部件只能在DC下工作。整機電路板上搭載的IC等具有各自固有的工作電壓范圍，電壓精度要求也不同。通過電壓不穩的電源等供電會導致誤動作或特性劣化等異常。因此，需使用"DC/DC轉換器"轉換為所需的電壓并實現穩定化。

通過DC/DC轉換器實現電壓穩定的裝置被稱為電壓穩壓器。

電源IC種類

電源IC大致分為線性穩壓器和開關穩壓器兩種。

作為其各自的輸出形式，線性穩壓器僅可降壓輸出比輸入電壓低的電壓。

開關穩壓器則具有自由度，輸出形式包括以下4種：

?降壓輸出比輸入電壓低的電壓

?升壓輸出比輸入電壓高的電壓

?升降壓輸出恒定電壓，與輸入電壓的高低無關

?從正電壓反轉輸出負電壓

而且，開關穩壓器的整流方式有同步整流和非同步整流(二極管整流)。

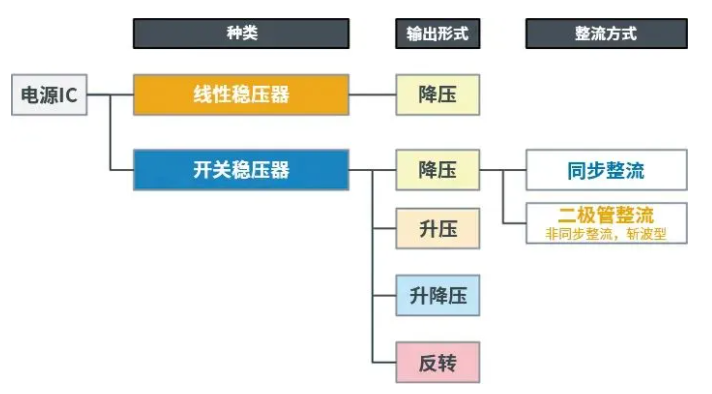

【電源IC種類】

線性穩壓器和開關穩壓器

通過DC/DC轉換器實現電壓穩定的裝置被稱為電壓穩壓器。

按轉換方式，電壓穩壓器分為線性穩壓器和開關穩壓器2種類型。

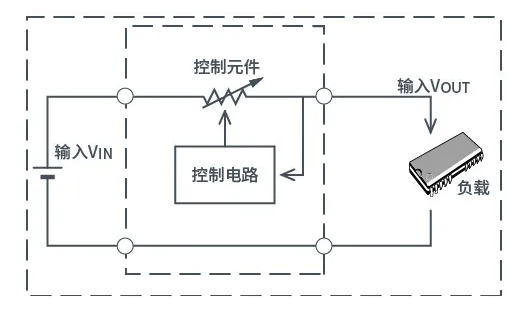

線性穩壓

因工作時輸入與輸出的關系呈線型，故被稱為"線性穩壓器"。

因輸入與輸出間串聯有控制元件，有時也被稱為"串聯穩壓器"。

通過控制元件降壓，因此輸入與輸出的電壓差(降壓程度)越大損耗就越大，效率也越低。因此適用于小功率的電源。

優點：

電路簡單

外接部件少

噪音小

缺點：

效率低

發熱大

僅降壓型轉換器

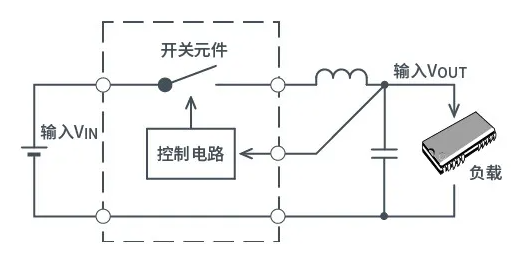

開關穩壓器

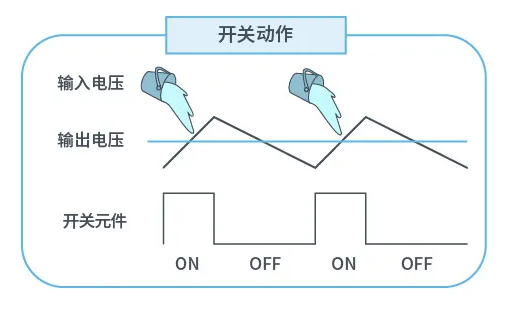

接通開關元件(MOSFET)，從輸入端向輸出端供電，直至輸出電壓達到所需電壓。

輸出電壓達到規定值后，開關元件即關閉，不再消耗輸入功率。

通過高速重復這一動作，將輸出電壓調節到規定值。

優點：

效率高

發熱小

可實現升壓/降壓/負電壓的轉換

缺點：

外置部件多

設計困難

噪音大

線性穩壓器的工作原理

一般的引腳構成

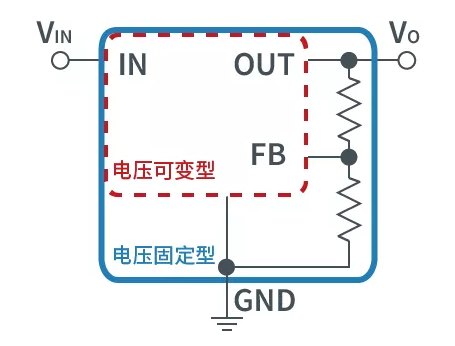

線性穩壓器基本上由VIN (輸入)、VO (輸出)、GND (接地)三個引腳構成。

在輸出可變的線性穩壓器上添加了用于反饋輸出電壓的FB(反饋引腳)。

簡單來說，電壓固定型是內置了電壓可變型的外接電阻的穩壓器。

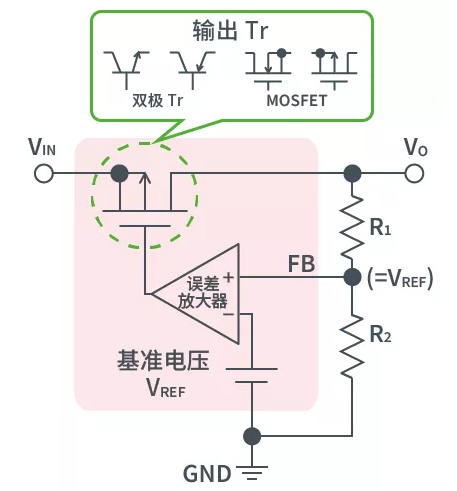

線性穩壓器的內部電路概要如下圖所示。

其工作原理與反相放大電路相同，誤差放大器的非反相引腳(FB)電壓與基準電壓 (VREF) 相同，因此輸出電壓值(VO)由兩個電阻(R1和R2)的阻值比決定。

VO=[ (R1+R2) / R2 ] x VREF

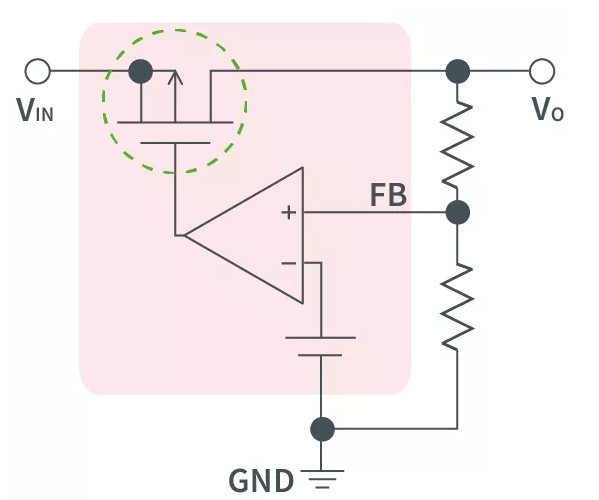

下圖的輸出晶體管為MOSFET，不過也有使用雙極晶體管的產品。

線性穩壓器的分類

按功能分類

線性穩壓器按功能進行分類時，首先可分為正電壓用和負電壓用兩種。

根據使用電路不同，也有不需要正電源，而需要負電源的產品。

若只有正側電源，則不能處理接地電位以下的電壓，不能將晶體管的輸出引腳的電壓分配至負電平。將控制晶體管裝入負輸出線，從而產生負電壓。

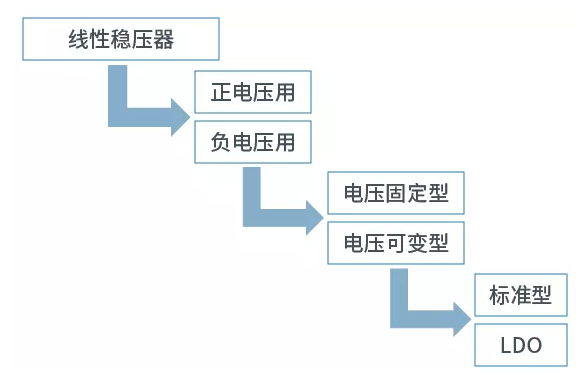

【按功能分類】

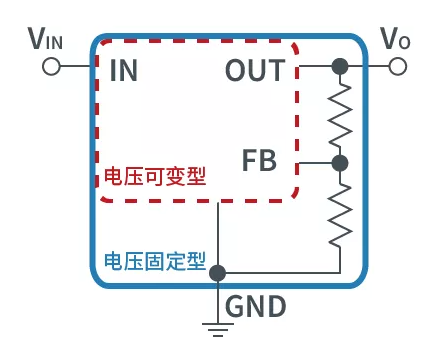

其次，還可分為電壓固定型和電壓可變型兩種。固定型由輸入、輸出、GND三個引腳構成，內置有輸出電壓設定用電阻。

可變型為GND基準型時，添加反饋引腳變成四個引腳?？勺冃椭幸灿袩oGND引腳的浮動工作型，這種情況為三個引腳。

電壓固定型和電壓可變型之后還可分為標準型和LDO兩種。

LDO是Low Dropout的縮寫，是降低了輸入輸出間電位差的線性穩壓器。標準型的輸入輸出間電位差最低也有約2V，而LDO可控制在1V以下。

何謂LDO?

LDO是Low Dropout的縮寫，是即使較低的輸入輸出間電位差也可進行工作的線性穩壓器。

有時也稱為低損耗型線性穩壓器或低飽和型線性穩壓器。

關于LDO的輸入輸出間電位差并無數值性的定義，一般是指穩壓器穩定工作時最低電位差可控制在1V以下的穩壓器。

例如，對于需要3.3V電源的IC，由于標準型不可制作5V到3.3V電源，因此，需要輸入輸出間電位差較低的LDO。

這樣，LDO在輸出與標準型穩壓器相同的電壓時，也可設定較低的輸入電壓。

通過低電位差工作，可使能量損耗較少，可進行抑制散熱等設計。

壓降

在線性穩壓器的內部，從VIN到VO間加入了晶體管，使此晶體管穩定工作所需的輸入輸出間最低電位差稱為壓降。

輸入輸出間電壓差低于壓降時，晶體管難以維持穩定的工作，輸出電壓會降低。

這樣，為了使含有LDO的線性穩壓器工作，設定了所需的最低輸入電壓值，此時(VO + 壓降) 即為穩壓器的最低工作電壓值。

輸入電壓值 (VIN) 低于最低工作電壓時，輸出電壓不能穩定工作。
