物聯網行業引入了許多技術，但它們都不適合物聯網設備，因?yàn)樗鼈冃枰诓皇褂锰喙β实那闆r下遠距離傳輸信息，直到引入LoRa技術。LoRa技術可以實現超低功耗的超遠距離傳輸。根據行業分析公司IHS Market的數據，到2023年，43%的LPWAN連接將基于LoRa。LoRa技術在智能城市、智能家居、智能農業、智能計量、智能供應鏈和物流應用方面具有靈活性。

之前我們了解了LoRa技術以及SX1278 LoRa模塊與Arduino的接口?，F(xiàn)在我們將替換Arduino，并使用ESP32與SX1278 LoRa模塊。在這里，兩個LoRa模塊將與兩個ESP32板接口，以發送和接收從一個板到另一個板的數據包。ESP32是一種非常流行的Wi-Fi收發器和微控制器，通過構建在其上的各種物聯網應用程序了解更多關于ESP32及其工作的信息。

組件的要求

?ESP32 (2)

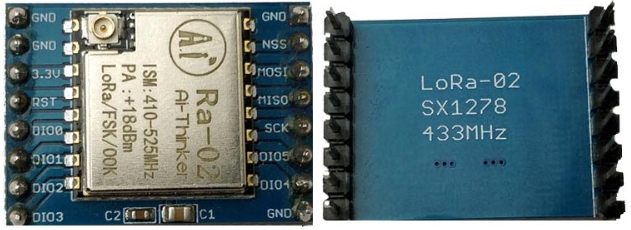

?LoRa -02 SX1278模塊(2)

?16*2液晶顯示模塊(2個)

線路圖

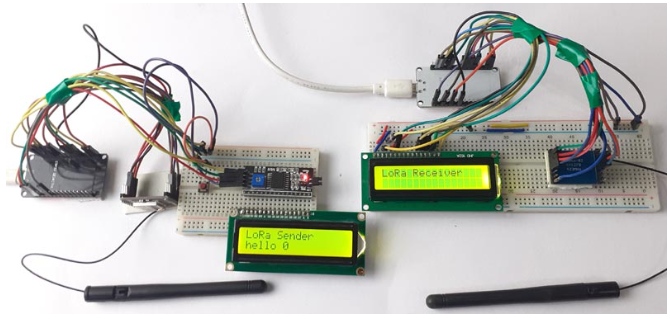

下面給出了基于LoRa ESP32的發射器和接收器的電路圖。在這個項目中，我們將使用LoRa SX1278模塊在兩個ESP32模塊之間交換數據。發送端LoRa模塊將發送一個帶有計數器的“Hello”給接收端LoRa。該信息可以很容易地替換為任何傳感器數據。

接口LoRa與ESP32-發射端

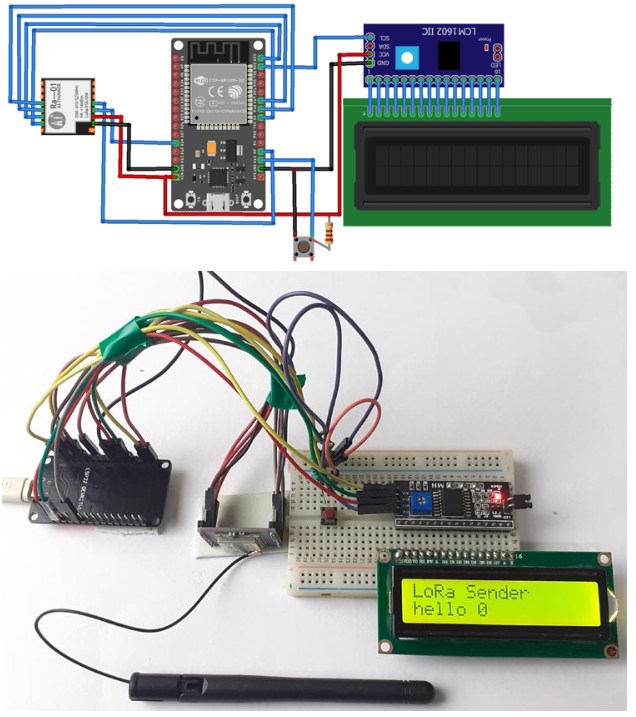

在發射端，ESP32連接LoRa模塊和16*2 LCD Display。這里使用I2C模塊將LCD與ESP32連接起來。ESP32與LoRa和16x2 LCD模塊的接口如下圖所示。一個按鈕也與ESP32接口，開始發送數據到接收器。

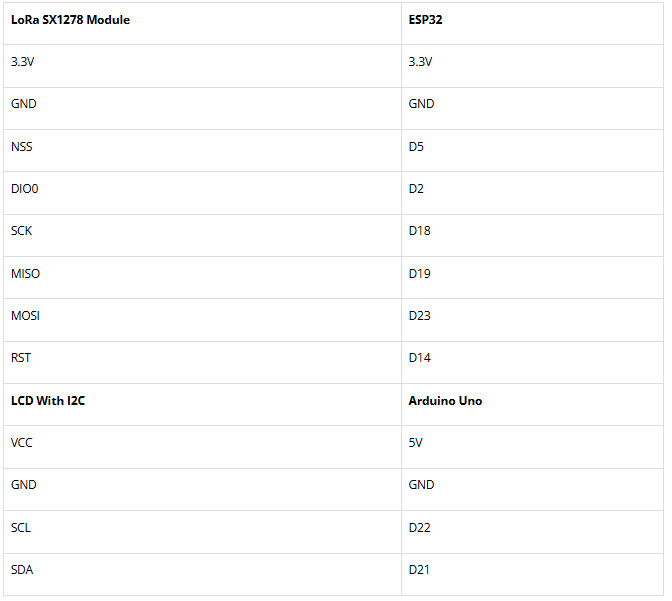

下表給出了完整的連接。

LoRa SX1278與ESP32接收端接口

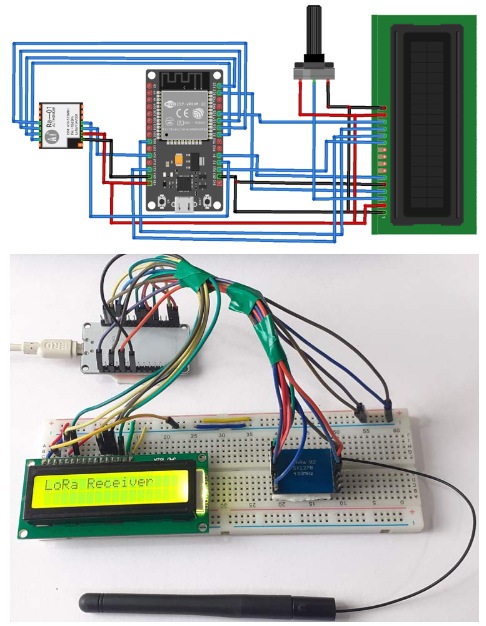

對于接收端，我們使用帶有LoRa收發模塊和16×2 LCD模塊的ESP32。這里的LCD連接ESP32，沒有I2C。ESP32與LoRa和LCD模塊的接口如下圖所示

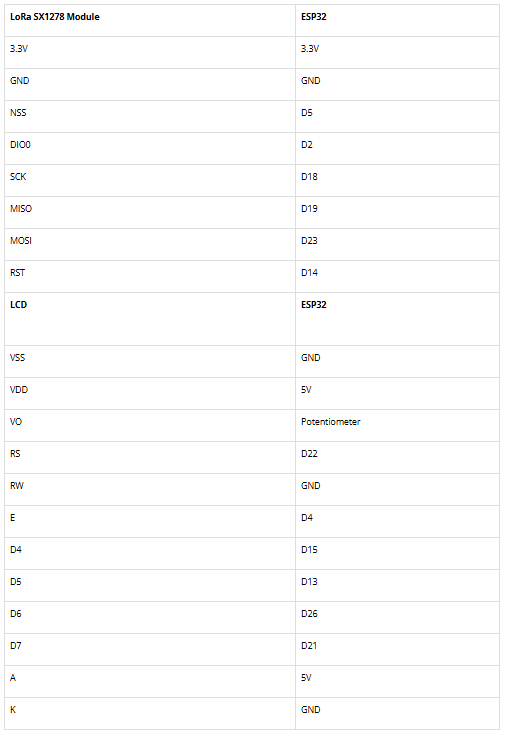

除了LCD模塊不使用I2C模塊連接ESP32外，其他連接方式相同。下表給出了完整的連接。

ESP32 LoRa發送器代碼

在文檔的末尾給出了LoRa發送端和接收端的完整代碼。這里我們將解釋一些重要的代碼片段。

有許多用于LoRa通信的庫。在這個項目中，我們使用的是Sandeep Mistry的LoRa庫。

首先，包括所有必需的庫。SPI.h用于ESP32和LoRa之間的SPI通信，LiquidCrystal_I2C.h用于ESP32和LCD I2C模塊之間的I2C通信。Wire.h庫允許I2C設備之間的通信。

之后，定義連接LoRa模塊的引腳。

然后，定義按鈕的引腳。

現在初始化一個計數器來計算發送的包;

更改LoRa.begin()函數的頻率。根據你的型號改變頻率。

我的LoRa模塊工作在433MHz頻率上。

現在設置同步字。接收方和發送方都應該使用相同的同步詞。

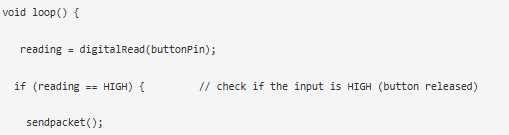

現在在void loop()中，讀取按鈕狀態，如果按鈕狀態為高，則調用sendpacket()函數。

在sendpacket循環中，使用beginPacket()方法初始化一個數據包。羅拉。打印功能用于將數據寫入數據包。

ESP32 LoRa接收器代碼

LoRa接收代碼與發送代碼相似。唯一的區別是，我們不是在發送數據包，而是在接收數據包。

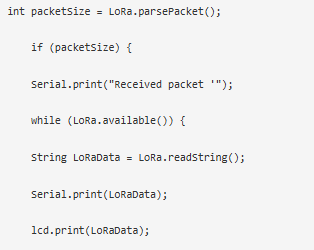

在void循環函數中，它使用LoRa.parsePacket()函數搜索新數據包。如果它發現了一個新數據包，它將使用LoRa.readString()函數讀取其內容，然后將其打印到串行監視器上。

測試LoRa發送方和接收方

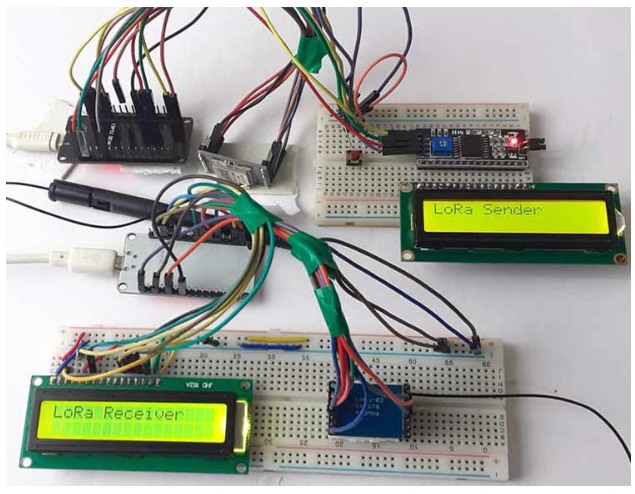

一旦硬件和程序準備好，在各自的ESP32模塊中上傳發送方和接收方代碼，并使用適配器或USB電纜為它們供電。發射器和接收器部分都有16x2 lcd。連接到發送端的LCD將顯示正在發送的值，而接收端的LCD將顯示帶有RSSI值的接收值。RSSI代表接收信號強度指標。這個值總是負值;在我們的例子中，溫度在-68左右。這個值越接近零，你的信號強度就越強。
