DC/DC轉換器測試系統中的電源噪聲

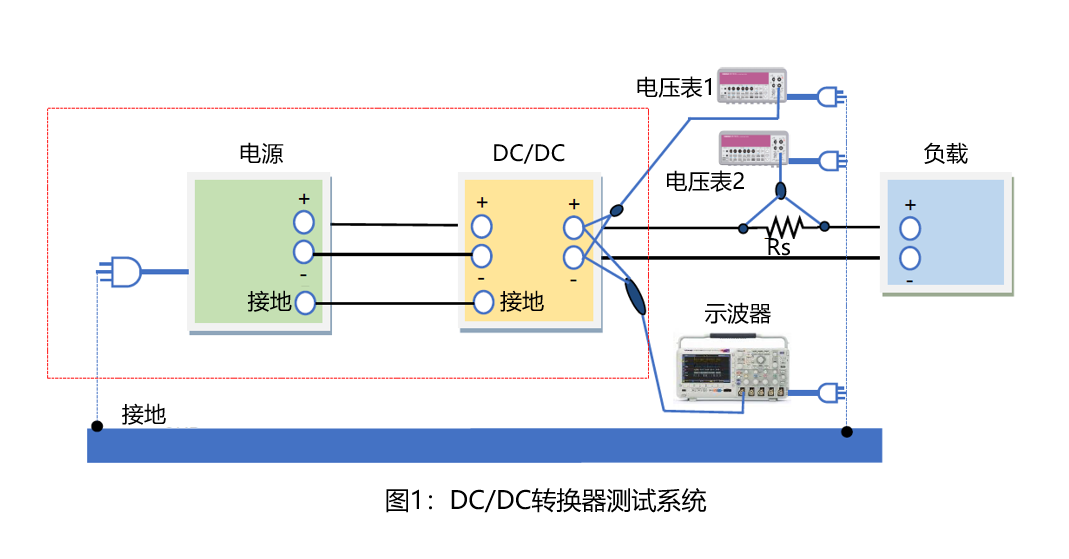

圖1顯示為DC/DC轉換器測試系統。DUT是一個由電源進行供電的DC/DC轉換器，連接了一個負載電阻器。示波器測量DC/DC轉換器的輸出電壓紋波;電壓表1測量輸出電壓;輸出電流可通過測量電壓表2的分流電阻器兩端的電壓來獲取。

為了安全起見，電源、示波器、電壓表1與電壓表2的輸入源均被接地至GND。

什么是電源噪聲

電源噪聲可被分為兩種類型，一種是在接地回路中產生的共模噪聲，另一種是在正負線路中出現的差分(正常)模式噪聲。共模噪聲作用于接地(GND)線與負線上。當電源電纜插在插座上時，GND端子接地。

如何減少電源噪聲?

那么差分模式噪聲與共模噪聲是如何進行系統的呢?而又有什么辦法可以減少這些雜聲呢?

1

差分模式噪聲是如何進入DUT的?

正極與負極電纜的布線將差分模式噪聲傳輸至DUT。而DUT如何抑制噪聲取決于他們的電源抑制比(PSRR)。DUT對差分模式噪聲的耐受性可通過確定噪聲頻率特性如何影響DUT的輸出來測量。

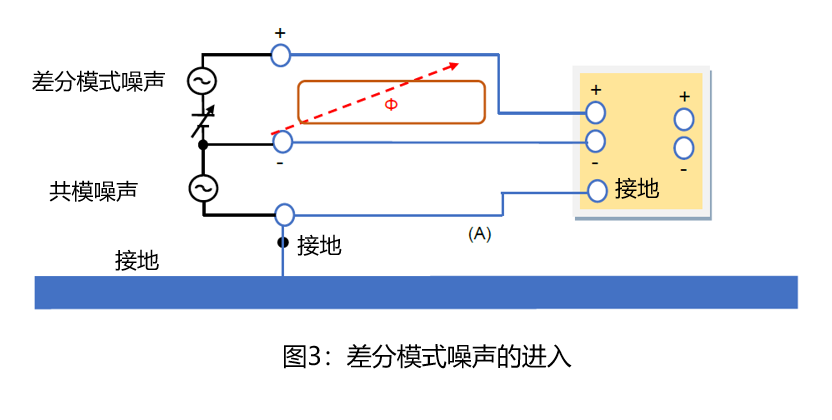

為了減少噪聲，使用電纜電感并在DUT的輸入端放置一個具有良好高頻特性的電容器可能會有所幫助。如圖3所示，在線環中由于差分模式電流，可能會產生磁通量。

此類噪聲會被發射至空氣中，從而影響到鄰近的設備。所以為了抑制此類噪聲的發射，請扭轉正極與負極的電纜。

2

共模噪聲是如何進入DUT的?

共模噪聲出現在通過GND觸點(公共接地)傳輸?shù)碾娫吹恼龢O與負極線路中。也就是說，共模噪聲同時進行GND與負極線。相同量的共模噪聲(電壓)也同樣出現在施加差分模式噪聲(電壓)與DC電壓的正極線上。

當共模噪聲進入DUT時，根據DUT的信號線與GND之間的雜散電容，共模噪聲可能會轉換為差分模式噪聲，從而影響DUT的輸出性能。如圖4所示，如果有一個大的接地回路與導線回路，可能會由于噪聲電流產生磁通。

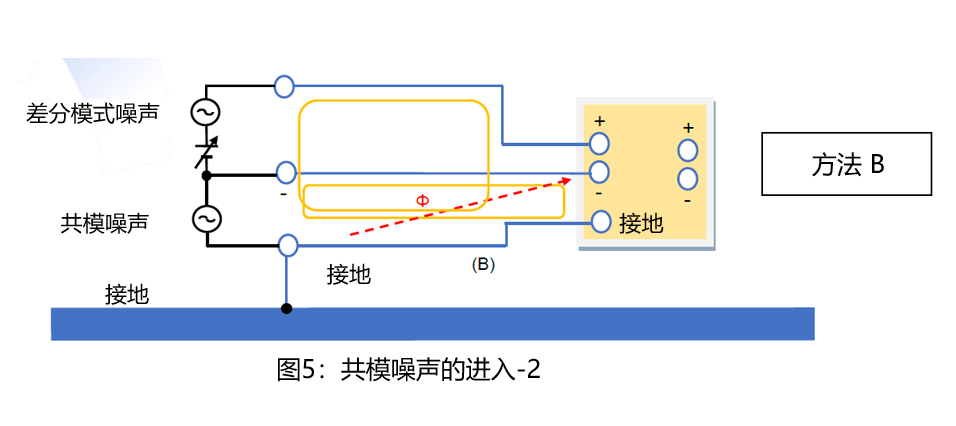

此類噪聲會被發射至空氣中，影響鄰近的設備(如測試設備)。為了減少此類噪聲，需要縮小環路?？梢园凑障聢D5的方法B將DUT的GND進行接地來實現。

3

如何防御共模噪聲?

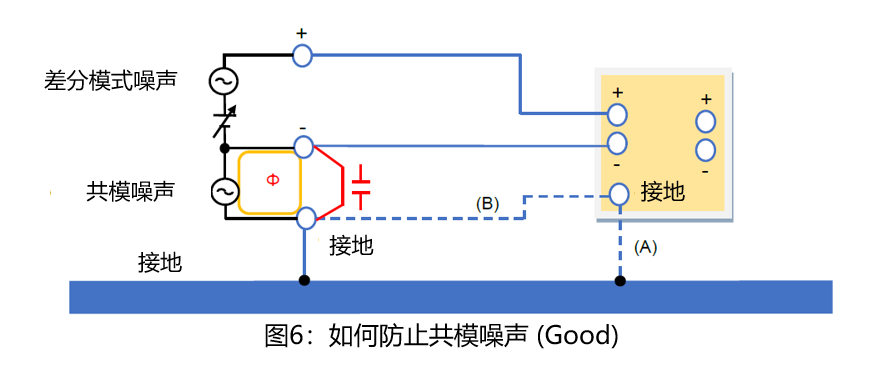

在上圖4與上圖5所示的兩種情況下(方法A與方法B)，都存在著接地電路，所以共模噪聲與磁通是無法避免的。為了防止共模噪聲的發生，可參考下圖，在電源的接地與電源的負極端子之間加一個電容器或短導線。

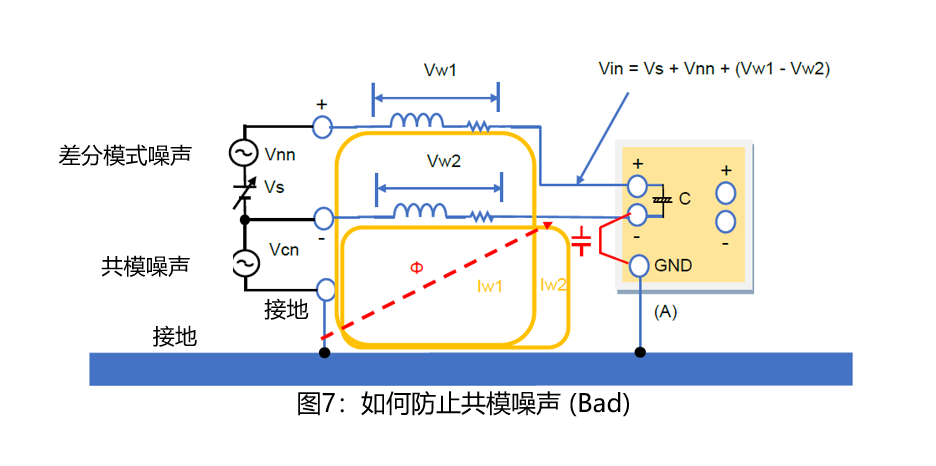

但是，當將下圖7與圖6進行對比時，會發現兩者雖然相似，但是圖7在DUT輸入的GND與負極端子之間添加了一個電容器與短導線。

雖然看起來沒有大問題，但是噪聲電流Iw1與Iw2增加，磁通量變得比圖4與圖5中的磁通量更強。這會導致電波干擾測量系統與其他鄰近系統。另外，這也有助于產生差分模式的噪聲(Vw1 Vw2)

4

共模扼流圈

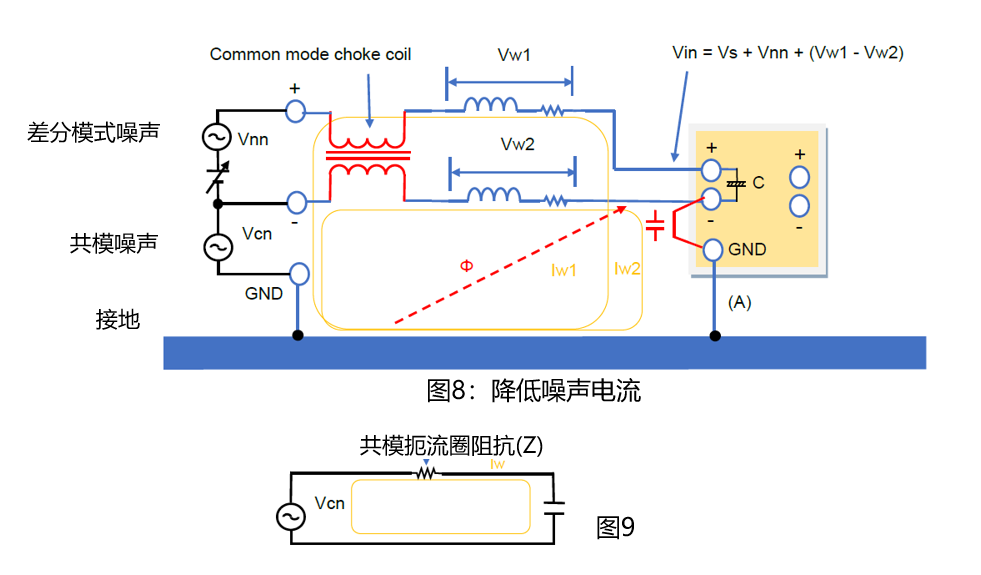

在圖7的情況下，如果噪聲電流減少，磁通噪聲也能減少，在圖8中增加了一個共模扼流圈后，導線回路上的電纜阻抗將增加。相應的Iw1與Iw2可減少共模扼流圈，也可阻擋外部噪聲(磁通量)。

因此，可將其添加在圖6所示的系統示例中。圖9則顯示了共模扼流圈的阻抗(Z)與Iw之間的關系。如果Z增加則Iw就會減少。因此，磁通量也將減少。

5

總結

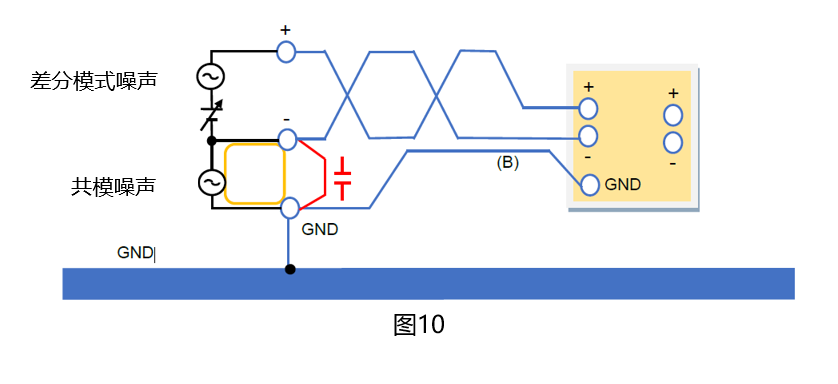

對于如何控制電源噪聲，以及發生測試系統中的噪聲持續存在的現象，作為總結可以參考下面的圖10.并可以嘗試以下操作。

A) 扭轉正極與負極的電纜。

B) 將電源的輸出端連接至GND或用電容器連接。

C) 避免接地回路

*1：將共模扼流圈應用于電源輸出也是有效的。
