市場上有各種各樣的MQ傳感器，可以測量甲烷，丁烷，液化石油氣，煙霧，酒精，乙醇，一氧化碳，氫氣，氨等。這些傳感器廣泛應用于煙霧探測、氣體探測和空氣質量監測系統。其中，我們之前在食品監測系統中使用了MQ4氣體傳感器，在空氣質量監測系統中使用了MQ135。

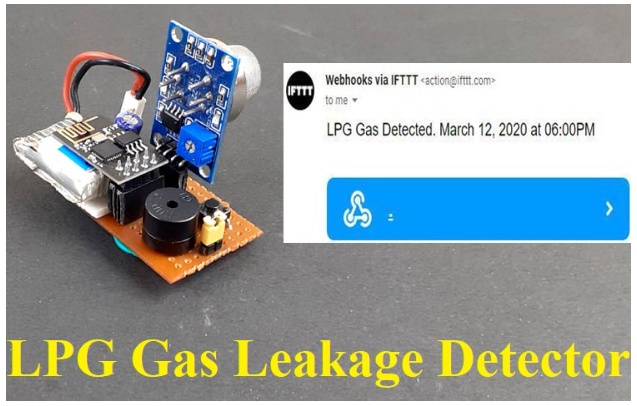

今天，我們將使用MQ-5傳感器使用ESP8266-01構建LPG泄漏檢測器。ESP8266將使用Arduino Uno編程，上傳程序后，ESP8266將與MQ-5傳感器接口。在這里，當氣體傳感器檢測到液化石油氣氣體時，它將使用IFTTT Webhooks發送電子郵件警告。

組件的要求

?ESP8266-01

?MQ-5 LPG氣體傳感器

?穩壓器(AMS1117)

?電容器(47μf和0.1μf)

?按鈕

?鋰聚合物電池

用Arduino Uno編程ESP8266-01

而不是使用FTDI板，在這里我使用Arduino Uno來編程ESP8266-01。使用Arduino Uno對ESP8266-01進行編程，根據給定的圖制作電路。

將ESP8266的VCC和GND連接到Arduino的3.3V和GND，然后將CH_PD連接到3.3V， GPIO_0連接到Arduino的GND。同時，將ESP8266的RX和TX分別連接到Arduino Uno的RX和TX。GPIO_0接地，使能ESP8266的編程模式。按圖制作電路后，將Arduino的Reset引腳連接到GND上，繞過Arduino。它將禁用Arduino并將代碼直接上傳到ESP8266板。

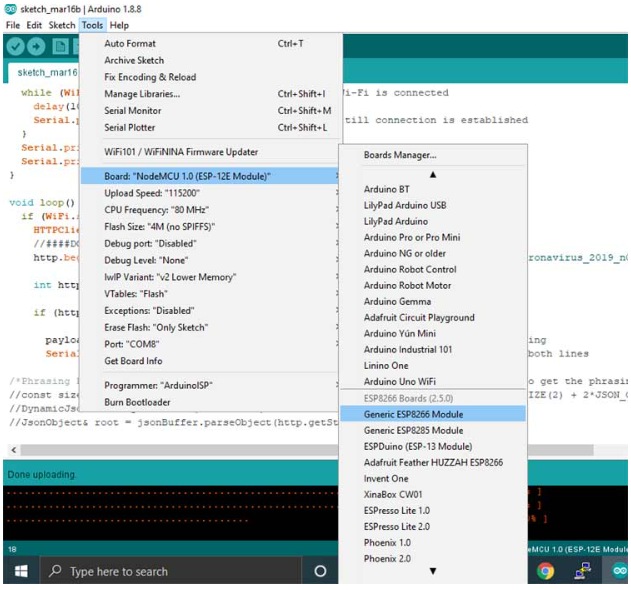

現在啟動Arduino Uno并打開Arduino IDE。選擇“Generic ESP8266 Module”板內類型并上傳代碼。

液化石油氣檢漏儀電路圖

上傳代碼后，拆除Arduino Uno，按照?qǐng)D將MQ-5氣體傳感器與ESP8266連接。該系統可作為L(zhǎng)PG泄漏檢測器。

ESP8266的VCC和CH_PD引腳接AMS1117的輸出引腳，GND引腳接電池的-ve導軌。ESP8266的復位腳通過按鈕連接到GND。MQ-5傳感器連接ESP8266的GPIO2引腳。蜂鳴器正軌通過交換機連接到ESP8266的GPIO 0。

整個裝置將由鋰聚合物電池供電。AMS117-3.3V用于穩壓ESP8266-01板的3.3V電壓。

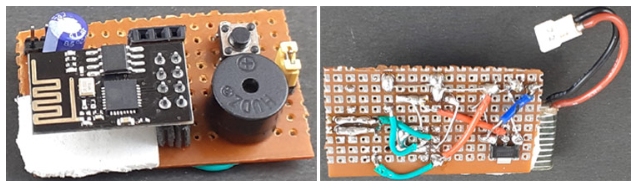

在這里，我們使用ESP8266-01在穿孔板上構建了一個小模塊，也可以用于其他項目：

設置液化石油氣氣體泄漏檢測器

當MQ-5氣體傳感器檢測到LPG氣體時，我們使用IFTTT發送電子郵件警告。IFTTT (If This Then That)是一個基于web的服務，我們可以通過它創建條件語句鏈，稱為applet。使用這些小程序，我們可以發送電子郵件，Twitter， Facebook通知。我們之前使用IFTTT構建了許多基于物聯網的項目。

要使用IFTTT，請登錄您的IFTTT帳戶(如果您已經有一個或創建一個帳戶)。

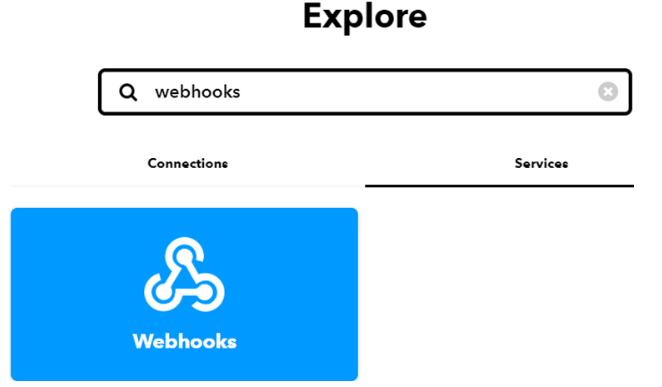

現在搜索“Webhooks”并點擊“服務中的Webhooks”部分。

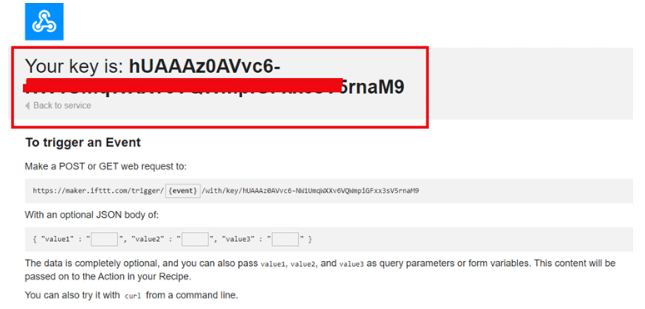

現在，在Webhooks窗口中，單擊右上角的“Documentation”以獲取私鑰。

復制這個密鑰。它將在程序中使用。

獲得私鑰后，現在使用Webhooks和Email服務創建一個applet。要?jiǎng)?chuàng)建applet，請單擊您的個人資料，然后單擊“創建”。

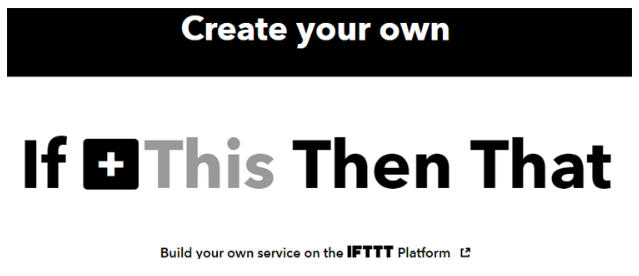

現在，在下一個窗口中，單擊“This”圖標。

現在在搜索欄中搜索Webhooks，然后點擊“Webhooks”。

現在選擇“Receive a Web Request”觸發器，在下一個窗口中，輸入事件名稱LPG_event，然后單擊create trigger。

在這之后，點擊“然后那個”，然后點擊電子郵件。

現在在電子郵件中，點擊“給我發一封電子郵件”，輸入電子郵件主題和正文，然后點擊創建動作。

代碼的解釋

基于物聯網的LPG氣體檢測系統的程序非常簡單，因?yàn)槲覀冎恍枰褂肊SP8266-01的GPIO2引腳讀取MQ-5傳感器數據。

本頁末尾給出了完整的代碼。這里我們將解釋代碼的重要部分。

通過包含所有必需的庫開始編寫代碼。

然后輸入你的Wi-Fi名稱和密碼。

之后，定義ESP8266引腳，在這里連接氣體傳感器的數字引腳。ESP8266只有兩個GPIO引腳，即GPIO0和2。

現在，在真空回路中，MQ-5傳感器可以進行數字讀取，如果檢測到LPG氣體，則將蜂鳴器設為HIGH一秒鐘，并使用IFTTT Webhooks服務發送觸發郵件。

測試液化氣檢漏儀

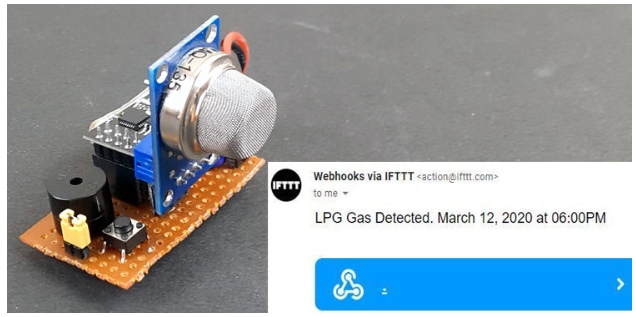

使用Arduino Uno對ESP8266進行編程后，拆卸Arduino并將MQ-5傳感器連接到ESP8266上。這里使用打火機來檢查是否檢測到氣體。點煙器內部有丁烷氣體，MQ5傳感器可以讀取丁烷氣體。

當MQ-5氣體傳感器檢測到氣體時，ESP8266-01觸發蜂鳴器，并通過IFTTT Webhooks發送警告郵件。

本文編譯自iotdesignpro
