介紹

電子設備主要使用正電壓軌供電;有時，也會使用一些負電壓軌。因此，負(或反相)輸出 DC-DC 轉換器解決方案并不像正輸出 DC-DC 轉換器解決方案那么常見。然而，當為工廠自動化、樓宇自動化和通信系統中的高性能設備(例如高速 DAC、運算放大器、射頻功率放大器、AFE、GaN FET 柵極驅動器和 IGBT 柵極驅動器)供電時，需要負電壓軌。

設計人員在尋找負電壓解決方案時面臨著巨大的挑戰，因為大多數傳統設備都需要外部電平轉換器電路來進行通信。它們還過時、低效、復雜且龐大。本文詳細討論了傳統解決方案的缺點，然后研究了一種新型高度集成的器件來解決該缺陷，并提供緊湊、易于使用且高效的負輸出 DC-DC 解決方案。

負輸出 DC-DC 轉換器的挑戰

典型的電源系統將其最低電壓電勢作為接地參考或 GND。對于正輸出 DC-DC 輸出轉換器，接地參考就是 GND(0V 電位)。其輸入/輸出信號自然以該地為參考。系統控制器使用 I/O 引腳簡單直接地與 DC-DC 轉換器進行通信。

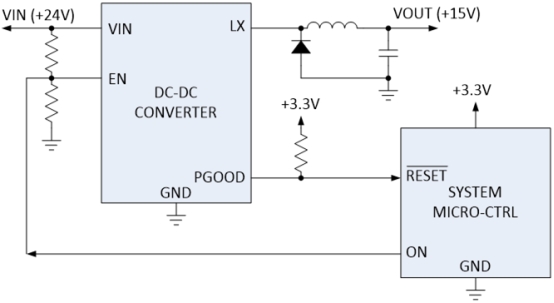

圖 1這個簡化的系統原理圖僅使用正電壓軌。

圖 1展示了這樣一個系統，其中系統微控制器 (MCU) 驅動轉換器的 EN(使能)引腳以打開和關閉轉換器?？刂破鬟€通過其PGOOD(即RESET)引腳讀取轉換器的狀態，以了解轉換器功率輸出是否在其調節范圍內并準備好為整個系統供電。為簡單起見，此處僅顯示一個 DC-DC 轉換器，但該原理也適用于具有多個正電壓軌的系統。

當使用負 DC-DC 時，與系統控制器的通信并非易事。轉換器的 I/O 引腳參考其最低電位，在本例中為負輸出電壓，而不是系統接地 (GND)。使用負電壓軌時，設計人員需要為系統 MCU 實現電平轉換器電路，以便與 DC-DC 轉換器進行通信。圖 2顯示了具有兩個電平轉換器的系統的簡化原理圖。

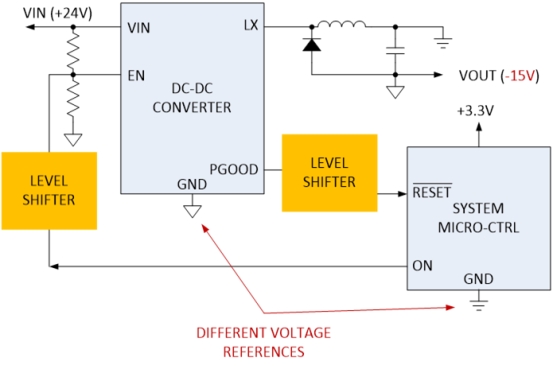

圖 2這個簡化的系統原理圖使用負電壓軌。

同樣，為簡單起見，此處僅示出了一個負輸出 DC-DC 轉換器，但該原理適用于具有多個負電壓軌或具有正負電壓軌混合的系統。每個負輸出 DC-DC 轉換器的每個 I/O 引腳都需要一個電平轉換器。

電平轉換器電路很大，給設計人員帶來了挑戰。此外，傳統的負 DC-DC 轉換器解決方案復雜且低效，帶來了另一個挑戰。

挑戰 1：電平轉換器

圖 3顯示了典型的電平轉換器電路。其目的是移動信號的接地參考以匹配系統 MCU 的接地參考。它在這里用于翻譯來自系統 MCU 的 ON 命令以打開/關閉 DC-DC 轉換器。該電平轉換器由 9 個組件組成。其操作非常簡單：當系統控制器將 ON 驅動為高電平時，Q1 導通，進而偏置 Q2，并將 EN 驅動為高電平以啟用 DC-DC 轉換器。當 ON 被驅動為低電平時，Q1 和 Q2 均關閉，EN 被驅動為低電平以禁用轉換器。

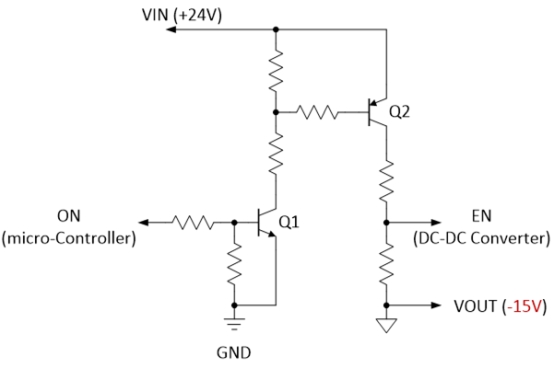

圖 3典型的電平轉換器電路轉換來自系統控制器的 ON 命令。

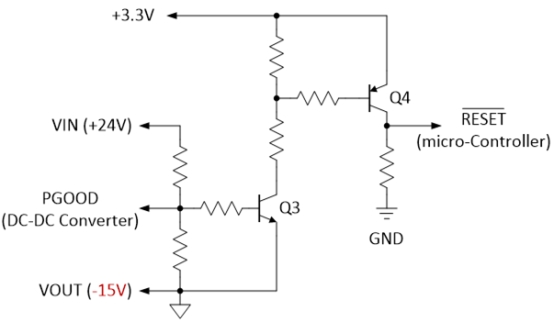

圖 4描述了常見的電平轉換器電路變化。這里用它來翻譯來自DC-DC轉換器的PGOOD信號，以便系統微轉換器可以讀取它。當 DC-DC 轉換器將 PGOOD 驅動為高電平(漏極開路)時，Q3 導通，進而對 Q4 施加偏置并驅動 RESET 為高電平，從而使系統 MCU 脫離復位狀態。

圖 4電平轉換器轉換來自 DC-DC 轉換器的 PGOOD 信號。

這兩個電平轉換器需要 18 個外部組件，這給試圖將解決方案融入不斷縮小的設備和電路板空間的設計人員帶來了挑戰。

挑戰二：效率低下

傳統的負輸出 DC-DC 解決方案效率低下。由于效率低下而產生的額外熱量給設計人員帶來了另一個挑戰，他們現在承擔著從系統中消除熱量的額外負擔。圖 5是此類系統的簡化電路原理圖。

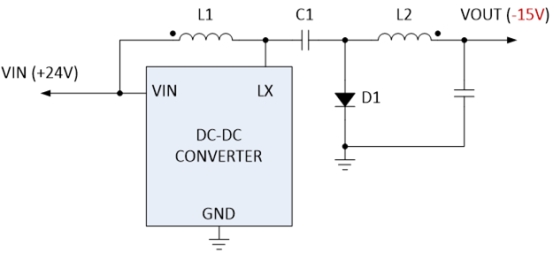

圖 5這是異步雙電感器反相輸出 DC-DC 轉換器的簡化原理圖。

這種拓撲面臨兩個低效率問題。首先，它采用異步開關，其中輸出整流二極管 D1 比同步解決方案消耗更多功率。其次，它有一個額外的功率電感器 L1 和一個額外的電容器 C1，它們也會消耗更多的功率。圖 6顯示了該轉換器在 12V 輸入和 -15V 輸出條件下測量的效率曲線。其峰值效率僅為 83%，而在 150 mA 輸出電流下功耗約為 460 mW。

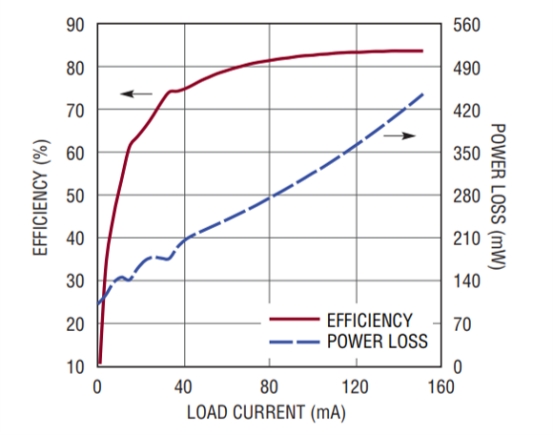

圖 6功率損耗曲線顯示了異步雙電感器反相輸出 DC-DC 轉換器的效率。

更小、更高效的負輸出 DC-DC 解決方案

MAX17577和MAX17578同步反相DC-DC降壓轉換器是為了滿足工廠自動化、樓宇自動化和通信系統中對更小、更低發熱設備日益增長的需求而開發的。該器件集成了電平轉換電路以降低組件成本和數量，并采用同步整流以提高效率。圖7顯示了其典型應用電路。

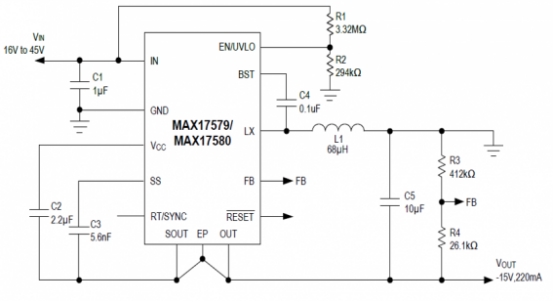

圖7 MAX17579和MAX17580是高度集成、高效的負輸出DC-DC轉換器。

這些 DC-DC 轉換器具有寬輸入電壓范圍。該器件的工作輸入電壓為 4.5 至 60V，可提供高達 300 mA 的輸出電流。借助集成電平轉換器，這些器件通過將組件數量減少一半，節省高達 72% 的電路板空間，同時比最接近的傳統解決方案能耗減少 35%。

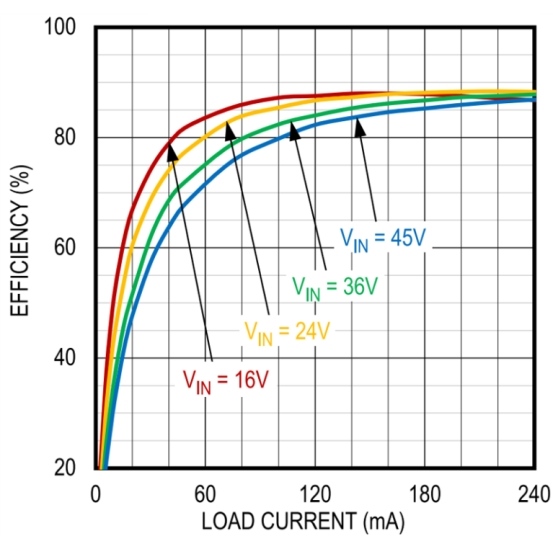

圖 8 MAX17577 在 -15V 輸出時具有 88.5% 的效率。

圖8顯示MAX17577的峰值效率為88.5%，在16V輸入和-15V/150mA輸出條件下測得。與圖 6 所示的傳統解決方案相比，效率提高了 5.5 個百分點。為什么效率很重要?該器件的效率為 88.5%，功耗僅為 292 mW，同時向負載提供 2.25 W 功率。與之前所示的傳統解決方案的 460 mW 相比，292 mW 意味著系統冷卻所需的熱量減少了 37%。

圖 9顯示了圖 2 的改進版本，消除了電平轉換器。系統MCU可以直接與MAX17579/MAX17580通信，即使它們具有不同的接地參考。

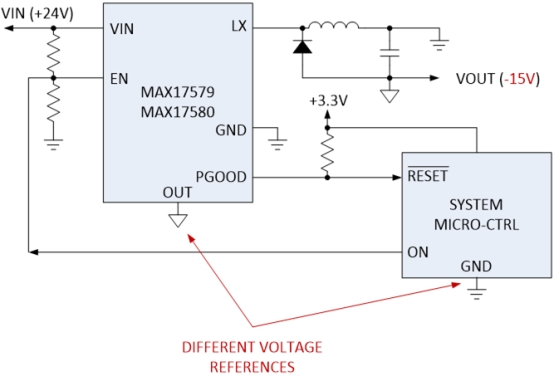

圖 9該圖顯示了使用負電壓軌的系統中的 MAX17579/MAX17580。

還值得注意的是，這些新解決方案具有較寬的工作電壓范圍，可以承受和容忍系統電壓波動，例如電源浪涌事件、反電動勢和電纜電壓振鈴，從而提高系統可靠性。此外，還有MAX17577和MAX17578，它們屬于同一系列，性能相似，但可提供高達1A的輸出電流。這些器件非常適合為 RF 功率放大器、GaN FET 柵極驅動器和 IGBT 柵極驅動器供電。

新型高度集成設備

工廠自動化、樓宇自動化和通信系統中的設備對更小解決方案尺寸和更低發熱量的要求不斷增長，這給尋找負電壓 DC-DC 轉換器的設計人員帶來了巨大挑戰，而大多數傳統解決方案都過時、低效、復雜且笨重。

具有板載電平轉換器、同步整流和寬工作輸入電壓的新型高度集成器件帶來了最緊湊、高效且穩健的負輸出 DC-DC 解決方案。
