隨著水位的日益下降,有效的水資源管理已成為一種必要。計算水流量的方法有很多,用于測量管道中流量的水流量?jī)x表也有各種類型,但它們都過于昂貴。代替這些昂貴的水表,我們可以使用現成的低成本的YFS201水流量傳感器。除了測量水流量外,該傳感器還可用于軟飲料工業和化學工業,以在此自動化過程中持續測量和量化他們正在處理的液體。
因此,在今天的教程中,我們將使用YFS201水流量傳感器和NodeMCU構建基于物聯網的水流量?jī)x表。它將計算流量和水量,并將其發送到云端(Thinger.IO),以監控水的消耗。
組件的要求
?NodeMCU ESP8266
?水流傳感器
?跳線
線路圖

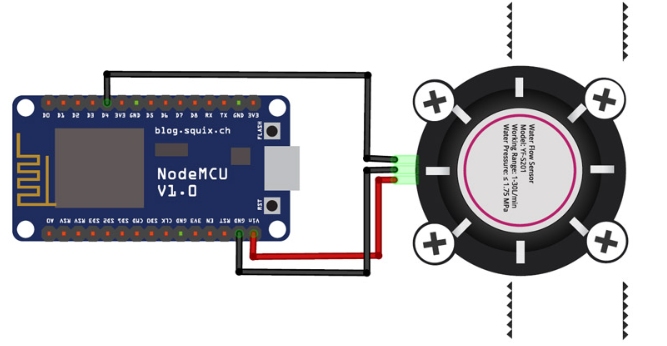

物聯網水流量計的電路圖如下所示。這很簡單,因?yàn)槲覀冎贿B接NodeMCU和水流傳感器。
流量傳感器的VCC(紅線)和GND(黑線)引腳連接到NodeMCU的5V和GND引腳上,Signal引腳(黃線)連接到NodeMCU的D4引腳上。
YFS201水流傳感器
水流量傳感器,顧名思義,就是一種測量水流量的裝置。水流量傳感器的工作原理是霍爾效應。根據霍爾效應原理,當電流沿一個方向流動的導體或半導體垂直于磁場時,可以測量到與電流路徑成直角的電壓。
在水流量傳感器中,在液體的路徑上放置一個轉子,以利用霍爾效應。轉子的軸與霍爾效應傳感器相連。當液體流過水流量傳感器時,使轉子旋轉。由于它是一種電流流動線圈和連接到轉子軸的磁鐵的排列,因此產生電壓/脈沖。每秒或每分鐘的脈沖數用于測量通過傳感器的流量和總水量。
水流量傳感器有紅、黃、黑三根線。紅色線用于5V ~ 18V的供電電壓,黑色線用于GND。黃色線是一個輸出引腳,通過它我們可以讀取傳感器數據。
輸入輸出設置
的事情。io是一個物聯網的開源平臺。它以一種非常簡單的方式提供了所有需要的工具來原型化、擴展和管理連接產品。的事情。io提供了三個基本工具,即Data Bucks, Dashboard和Endpoint,用于處理設備數據;這些工具可以用來可視化設備數據,擴展設備的互操作性。
向thing發送數據。首先,您需要在thing上添加一個新設備。IO并獲取設備憑據。這些憑證將在代碼中用于建立NodeMCU和thing之間的連接。IO云將數據發送到云。
所以登錄你的Thinger吧。IO帳戶,并按照以下步驟連接設備。

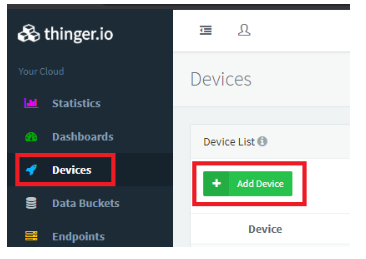

步驟1:第一步是創建一個新設備。要?jiǎng)?chuàng)建新設備,請單擊菜單選項卡中的“設備”,然后單擊“添加設備”按鈕。

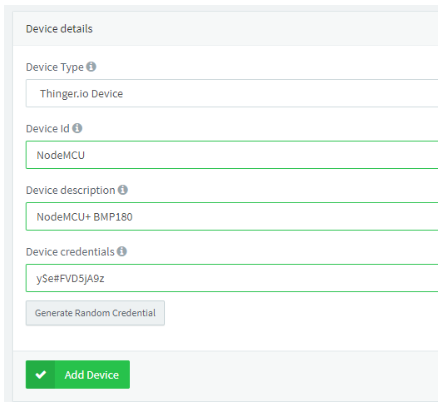

然后用設備ID、描述和憑據填寫表格,或者為你的設備生成隨機憑據,然后點擊“添加設備”。
這是所有;您的設備已準備好連接。在下一步中,我們將對NodeMCU進行編程,以便將數據發送給thing。io平臺。
編程N(yùn)odeMCU
發送數據到thing的完整代碼。IO在本頁的末尾給出。這里我們將解釋一些重要的部分。
通過包含所有必需的庫來啟動代碼。ThingerESP8266.h庫用于建立IoT平臺與NodeMCU之間的連接。你可以從Arduino ide庫管理器中安裝ThingerESP8266.h庫。
接下來,您需要在代碼中輸入您的憑據,這樣設備才能被識別并與您的帳戶相關聯。
之后,定義連接水流傳感器的引腳。
之后,我們需要定義一些變量來保存這些值。易失性字節“count”將存儲脈沖的數量。
現在創建一個新函數,以便在接收到脈沖時增加脈沖計數。中斷函數將調用pulseCounter()函數。
在void setup()中,將水流傳感器引腳定義為輸入上拉。NodeMCU有內置的上拉電阻,可以通過將pinMode()設置為INPUT_PULLUP來訪問。另外,將脈沖計數和流量設置為零。
現在在接下來的幾行中,定義中斷。在attachInterrupt()函數中,指定‘ SENSOR ’是外部中斷引腳,每當接收到脈沖時就調用‘ pulseCounter ’函數。

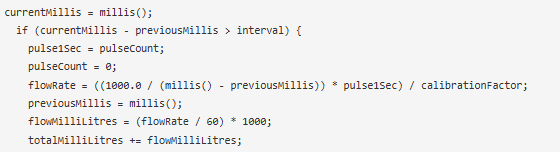

現在在void loop()中,使用脈沖計數和毫升計算流量和總水量。

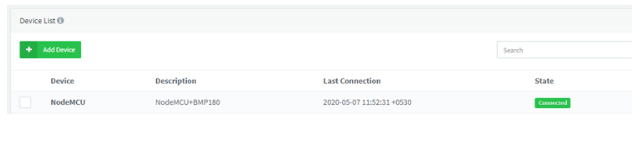

現在將水流傳感器連接到NodeMCU并上傳代碼。NodeMCU將使用您的帳戶憑據連接到您之前創建的設備。如果連接成功,顯示已連接,如下圖所示:

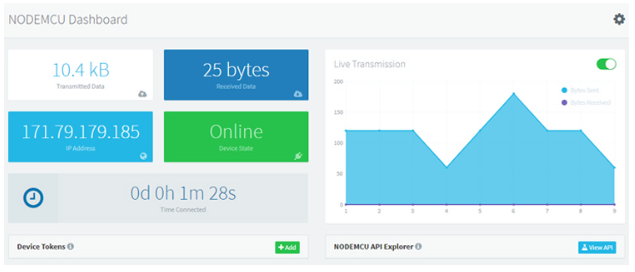

您可以檢查您的設備統計數據,如傳輸數據,接收數據,IP地址,時間連接等,只需點擊設備名稱從設備菜單。
當我們現在接收數據時,我們將創建一個儀表板來使用小部件可視化數據。

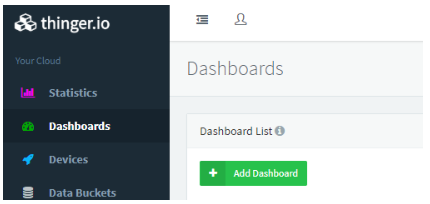

要?jiǎng)?chuàng)建Dashboard,請單擊菜單選項卡中的Dashboards,然后單擊“Add Dashboard”。
現在在下一個窗口中,輸入儀表板詳細信息,如儀表板名稱、ID和描述,然后單擊dashboard。
之后,通過單擊dashboard名稱來訪問新的dashboard。默認情況下,儀表板將顯示為空。要添加Widgets,首先需要通過單擊儀表板的右上角開關來啟用編輯模式。然后單擊“Add Widget”按鈕。

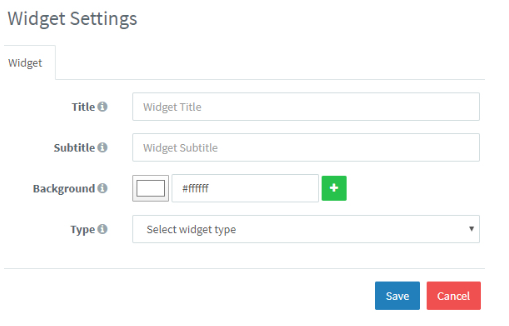

當你點擊“添加小部件”按鈕時,它會顯示一個彈出窗口,你可以在其中選擇小部件類型,背景顏色等。在我的例子中,我選擇了Gauge Widget。

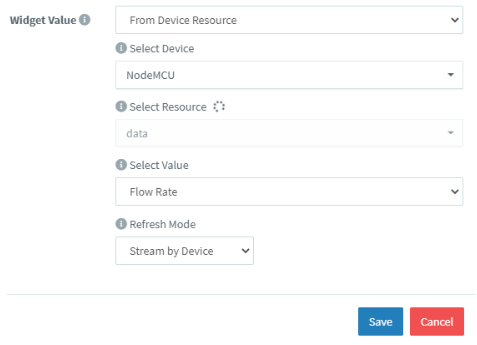

當你點擊save時,它將帶你到下一個屏幕,在那里你需要選擇Source Value, Device, Resource, Value和Refresh模式。選擇所有值,然后單擊Save按鈕。

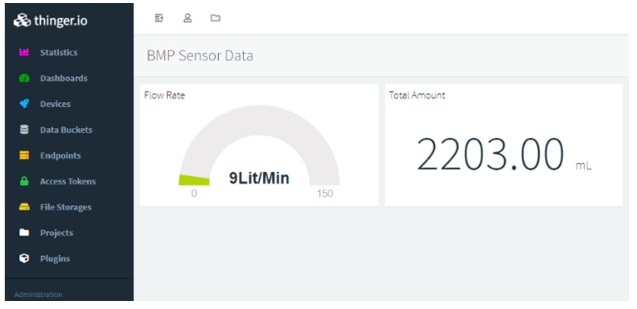

現在對另一個變量重復相同的過程。我的儀表盤是這樣的:
本文編譯自iotdesignpro
