數據是任何分析和預測的關鍵資源。它總是需要?jiǎng)?chuàng)建任何信息或統計。有很多在線和離線平臺可用于記錄數據，我們已經使用了許多基于物聯網的平臺和web服務器來存儲和可視化數據。這里我們使用最流行的離線方式來存儲數據，這是- SD卡。

在這個項目中，我們將使用Arduino Uno來記錄SD卡上的溫濕度數據。這里Arduino Uno從DHT11傳感器收集溫度和濕度值，并將這些值存儲在SD卡上。保存在SD卡中的數據文件可以很容易地打開為文本文件進行進一步分析。

組件的要求

?Arduino Uno

?DHT11溫濕度傳感器

?SD卡模塊

?跳線

SD卡模塊

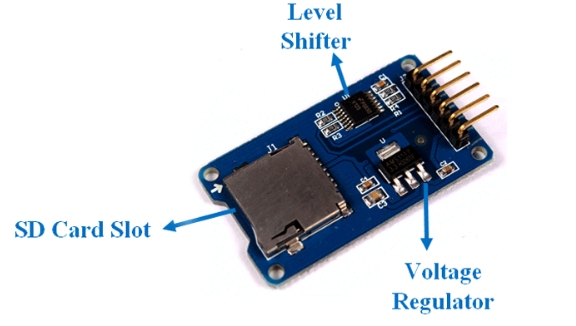

SD卡模塊是一個簡單的板，用于連接Micro SD卡和Arduino等微控制器。典型的SD卡模塊由兩個重要組件組成：穩壓IC和5V至3.3V電平轉換器IC。該模塊有6個引腳;其中兩個用于模塊供電，四個引腳用于SPI通信。

特性

?支持Micro SD卡(<=2G)， Micro SDHC卡(<=32G)

?可接口電平為5V或3.3V的電平轉換電路板

?電源為4.5V ~ 5.5V，穩壓電路板為3.3V

?通信接口為標準SPI接口。

Arduino數據記錄到SD卡的電路圖

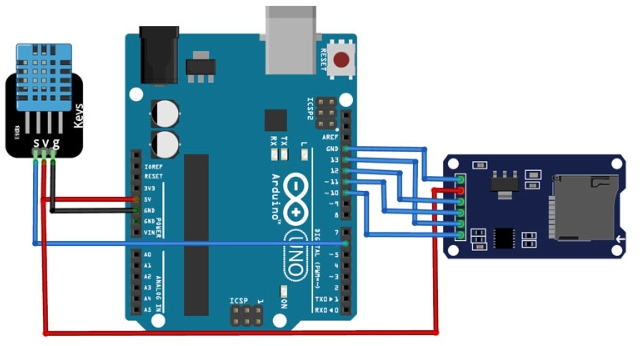

使用DHT11進行Arduino SD卡數據記錄的電路圖如下：

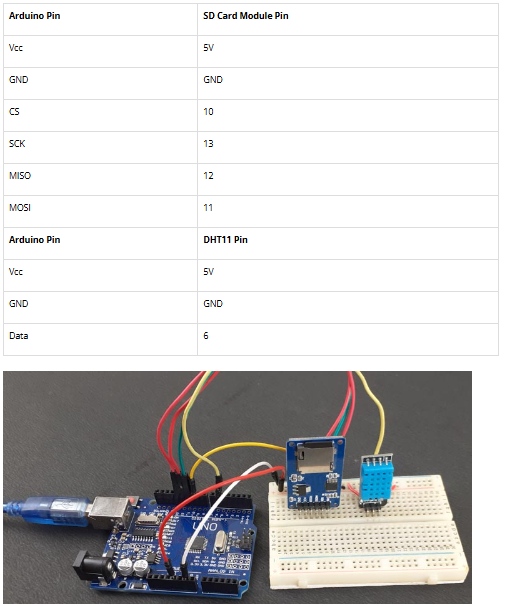

如電路圖所示，由于所有組件都作為模塊使用，因此連接非常簡單，我們可以直接將它們連接在面包板上。SD卡模塊通過SPI通信與Arduino連接。Arduino上的SPI引腳是引腳10,11,12和13。連接進一步分類如下表所示：

我們之前使用DHT11傳感器構建了一個使用不同微控制器的氣象站。

代碼的解釋

Arduino SD卡溫度和濕度數據記錄的完整代碼在頁面末尾給出。這里我們將解釋代碼的一些重要功能。

此代碼使用SPI.h、SD.h和DHT.h庫。這些資料庫可從以下連結下載：

?SPI.h

?SD.h

?DHT.h

下載庫之后，通過包含所有必需的庫來啟動代碼。

然后定義DHT傳感器的類型和DHT傳感器連接的引腳。如果您使用的是DHT22，那么將DHT類型更改為DHT22。在我的例子中，DHT傳感器連接到Arduino的數字6。

然后定義變量來存儲溫度和濕度數據。

在void setup()函數內部，使用.begin()函數初始化波特率DHT傳感器

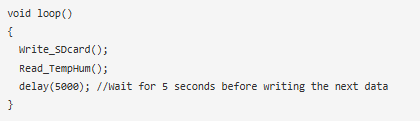

在loop()函數內部，調用Read_TempHum()和Write_SDcard()函數來獲取溫度和濕度值，然后將這些值發送到SD卡。

Read_TempHum()循環用于通過調用dht來讀取溫度和濕度值。讀功能。DHT11傳感器以8位數據串行發送溫濕度值。二氫睪酮。DHT庫中的read函數通過Arduino的軟件串行函數讀取這些值。

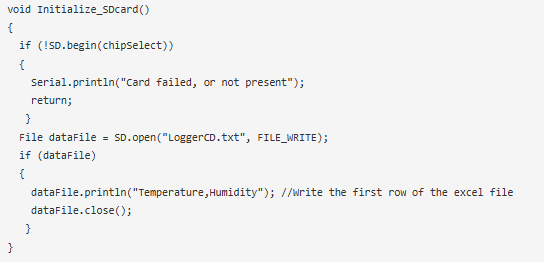

該函數將在SD卡上創建一個名為“LoggerCD.txt”的文本文件，并在文件的第一行寫入值的名稱。溫度和濕度值通過使用“，”作為分隔符來分隔。

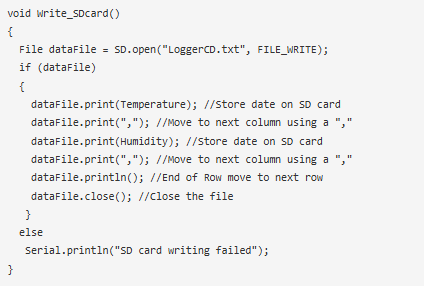

該函數將溫濕度數據寫入SD卡上的“LoggerCD.txt”文件中。每個值之間用逗號分隔。

Arduino SD卡數據記錄項目測試

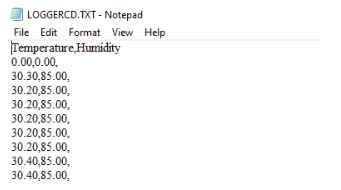

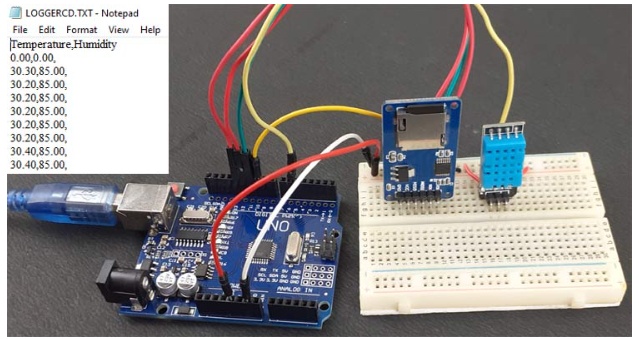

一旦硬件和軟件準備好，將Arduino板連接到筆記本電腦并上傳代碼。一旦程序被上傳，溫度和濕度值將開始被存儲在SD卡的一個名為“LoggerCD.txt”的文件中。要檢查這是否工作，從模塊中取出SD卡，在手機或筆記本電腦中打開它，并打開“LoggerCD.txt”文件。它看起來是這樣的：

本文編譯自iotdesignpro
