傳統的基于鑰匙的門鎖現在正在慢慢退出趨勢，隨著物聯網環境的增加，電子控制門鎖在市場上越來越受歡迎。人們現在正在建造物聯網控制的家庭，這不僅使控制設備變得容易，而且還為您的家庭增加了更多的安全性。有許多物聯網控制的鎖可用，如Web控制的門鎖，人臉識別門鎖等。

在這個項目中，我們將使用Arduino Nano與藍牙模塊，電磁鎖和安卓手機構建一個生物識別鎖。除了硬件之外，還使用移動應用程序掃描和驗證指紋，并通過藍牙將確認ID發送給Arduino。這里我們將使用智能手機指紋傳感器來鎖定和解鎖門鎖。

組件的要求

?Arduino納米

?藍牙模塊(HC05)

?繼電器模塊

?電磁鎖

?蜂鳴器

?LED

?跳線

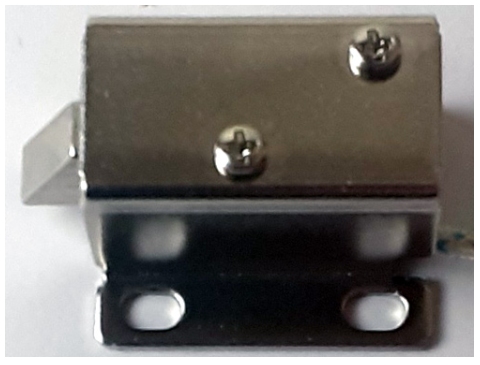

電磁鎖

在傳統的門鎖中，有一把鑰匙來拉或推門閂，我們必須手動操作，但在電磁鎖中，門閂可以通過施加電壓自動操作。電磁鎖有一個低壓電磁閥，當中斷(按鈕，繼電器等)被激活時，將門閂拉回門中。鎖存器將保持其位置，直到中斷被啟用。電磁鎖的工作電壓為12V。您也可以使用9V，但它會導致較慢的操作。電磁門鎖主要用于偏遠地區，實現自動化操作，不涉及任何人力。

線路圖

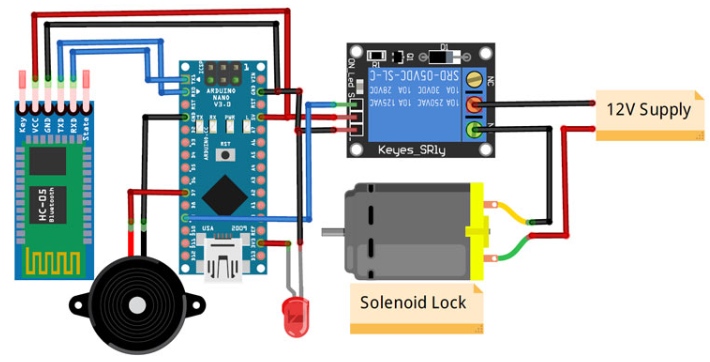

使用Arduino實現指紋門鎖的電路圖如下：

這個項目的連接非常簡單。這里我們只連接一個電磁鎖，繼電器模塊，和一個藍牙模塊與Arduino Nano。繼電器的輸入引腳連接Arduino Nano的9號引腳，VCC和接地引腳連接Nano的5V和GND引腳，藍牙模塊的5V和GND引腳連接Nano的5V和GND， Tx和Rx引腳分別連接Nano的Rx和Tx。蜂鳴器的正引腳連接Arduino的引腳7，負引腳連接Arduino的GND。

藍牙是構建物聯網項目非常有用的無線通信媒介，我們之前使用藍牙構建了許多物聯網項目。

代碼的解釋

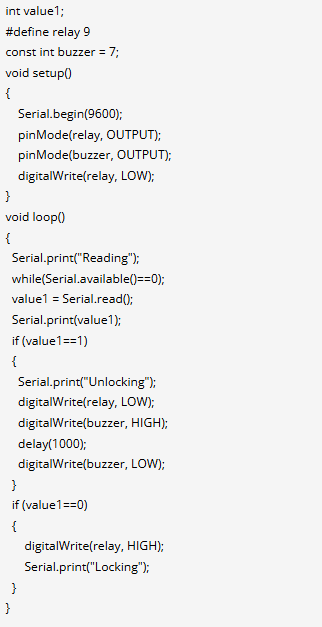

使用Arduino的指紋鎖的完整代碼在頁面末尾給出。下面給出了代碼的逐步描述。

Arduino Nano和藍牙模塊通過串行通信進行通信，這使得代碼非常簡單。由于我們使用Arduino的硬件串行引腳(Rx & Tx)而不是軟件串行，因此我們不需要包含用于串行通信的庫。

該代碼的基本功能是監控傳入的串行數據，并將其與預定義的條件進行比較，如果指紋經過授權，則打開鎖，否則保持鎖定狀態。

因此，通過聲明一個變量來保存從藍牙接收到的數據并定義中繼和蜂鳴器連接的Arduino引腳來啟動代碼。

在setup()函數中，以9600的波特率啟動串行通信，并為Relay和蜂鳴器引腳設置pinMode。

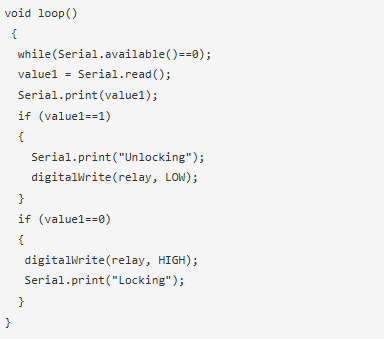

接下來，在loop()函數中，檢查來自藍牙模塊的數據是否可用，如果數據可用，則讀取數據并將其存儲在一個變量中。之后，使用if語句對其進行比較，看看它是1還是0。如果數據為1，則打開鎖，如果數據為0，則保持鎖。

基于Arduino的指紋門鎖Android應用程序

這個項目的應用程序是使用Kodular應用程序發明人設計的。使用Kodular創建應用程序非常簡單;你可以根據你的項目流程圖組合這些塊來制作一個應用程序。

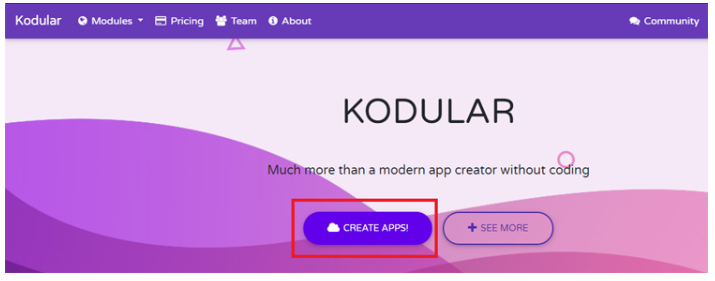

要使用Kodular創建應用程序，請導航到Kodular。如果你還沒有創建一個賬戶，登錄到你的賬戶，然后點擊“創建應用”選項。

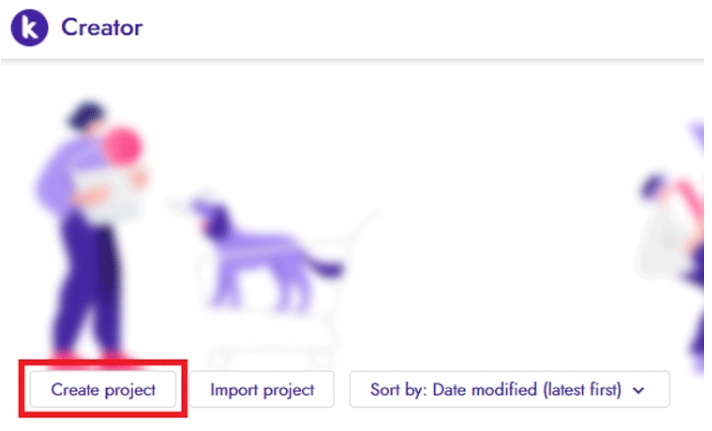

之后，您將被帶到Projects屏幕。點擊“Create Project”按鈕創建一個項目。

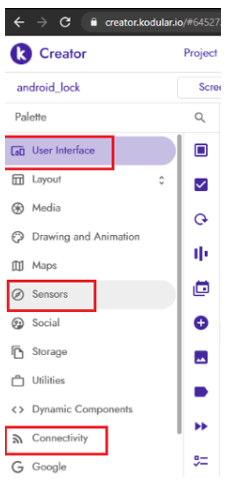

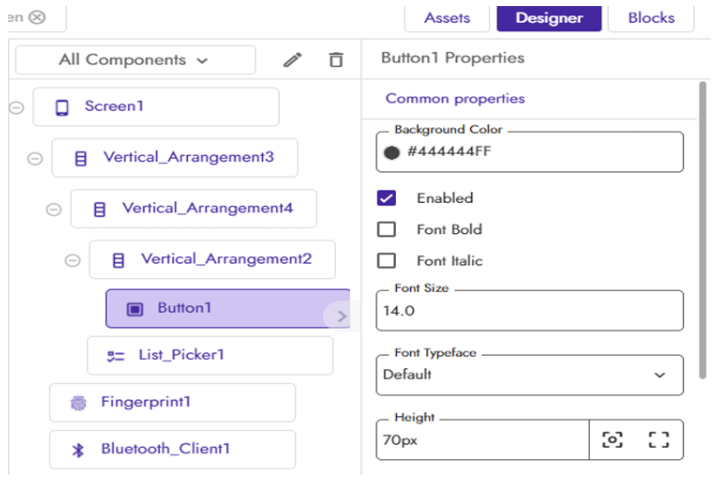

命名應用程序并單擊“完成”。項目將被創建，您將被帶到項目的設計器頁面?，F(xiàn)在在Designer頁面上，從components Palette中添加這四個組件來創建應用程序的布局：Bluetooth Client， Fingerprint， List Picker和Image Button。列表選擇器和按鈕可以在“用戶界面”中找到，而指紋和藍牙可以從“傳感器”和“連接”中選擇。

可以通過更改每個塊的屬性來更改屏幕屬性。

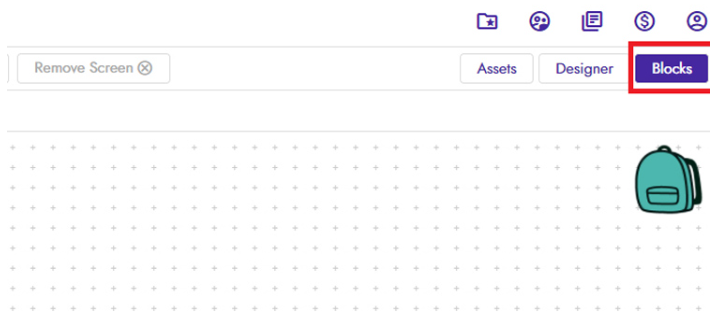

之后，移動到“Blocks”屏幕，使用Blocks構建應用程序。

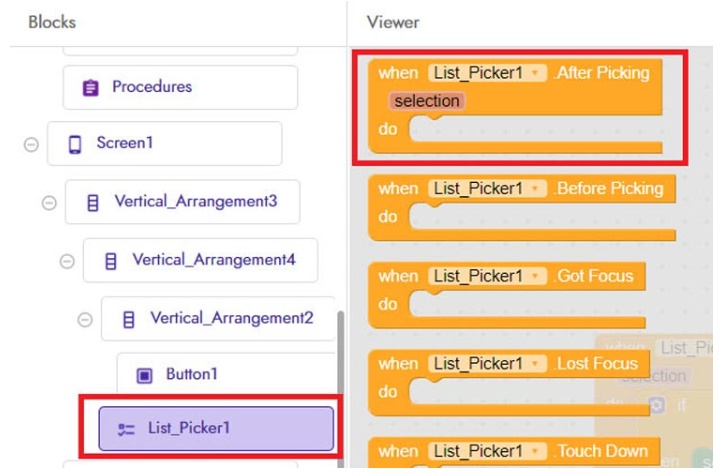

現在向下滾動，點擊“List_Picker1”，拖放第一個代碼塊，如圖所示：

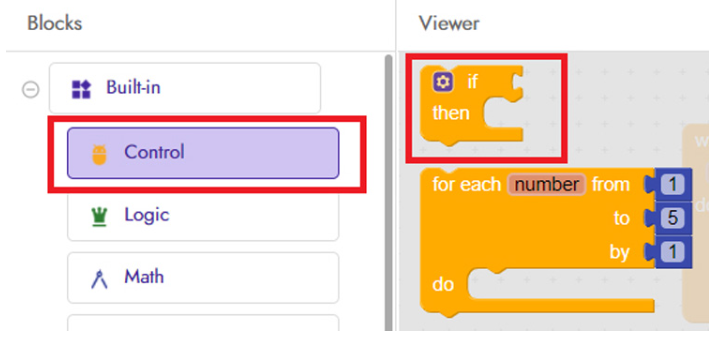

在下一步中，單擊“Control”塊，然后在Viewer屏幕上拖放第一個代碼塊。

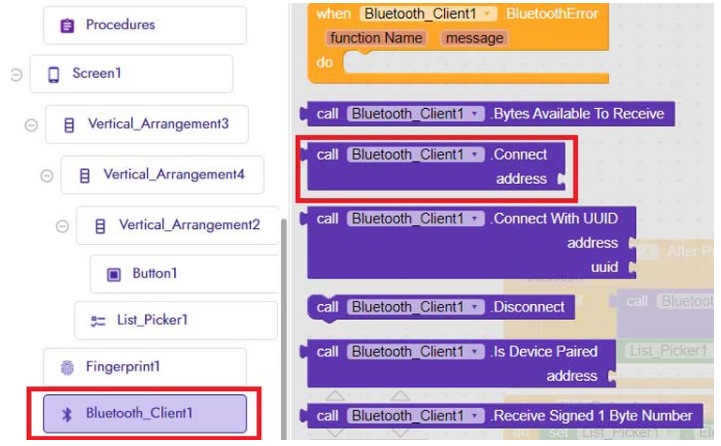

之后，轉到“Bluetooth_client1”塊并選擇“Bluetooth_client”。連接代碼塊。

然后轉到“List_Picker”模塊，選擇“Selection code”模塊，如下圖所示。

現在在下一步中，再次轉到“List_Picker”塊并選擇“List_Picker”。文本到代碼塊如下圖所示。

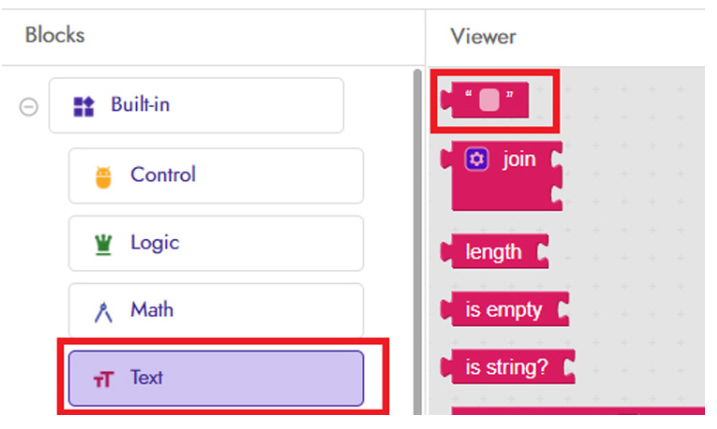

之后，轉到“Text”塊并選擇第一個代碼塊。

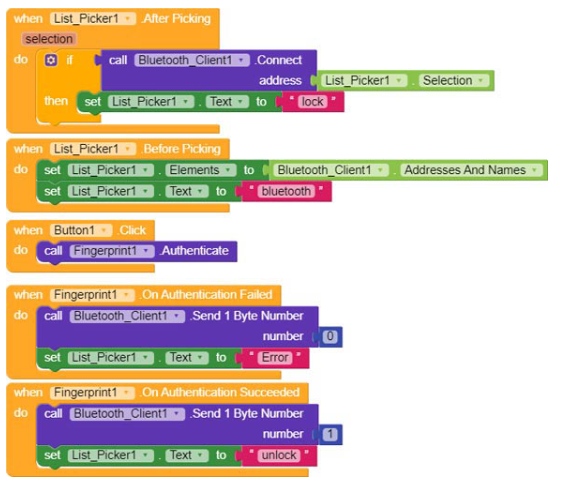

這樣，第一個代碼塊就完成了。我們需要再創建三個代碼塊來調用Android手機的指紋傳感器并驗證指紋。完整的代碼塊如下圖所示。使用此圖片連接其余的代碼塊。

當所有的塊連接，導出。apk文件在您的筆記本電腦上，或者您可以直接導出apk到您的手機使用QR碼。

此應用程序的。aia和。apk文件可以從這里下載。

生物識別鎖的3D打印外殼

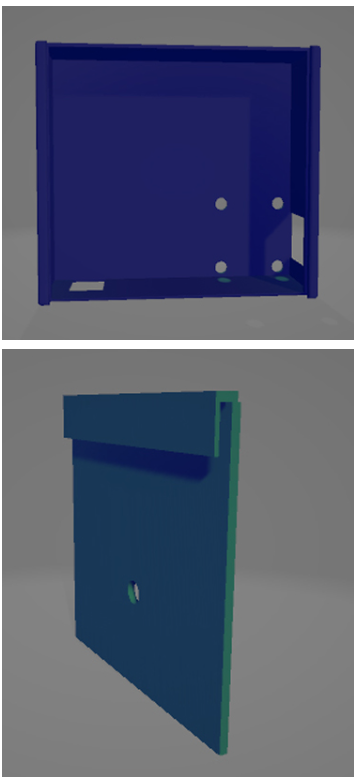

我為這個生物識別鎖設計了一個3D打印的外殼。為此，我測量了Perfboard和LED孔的尺寸。一旦完成，設計看起來就像下面這樣。

之后，我將它導出為STL文件，根據打印機設置進行切片，最后打印出來。STL文件可從Thingiverse下載，您可以使用它打印自己的大小寫。

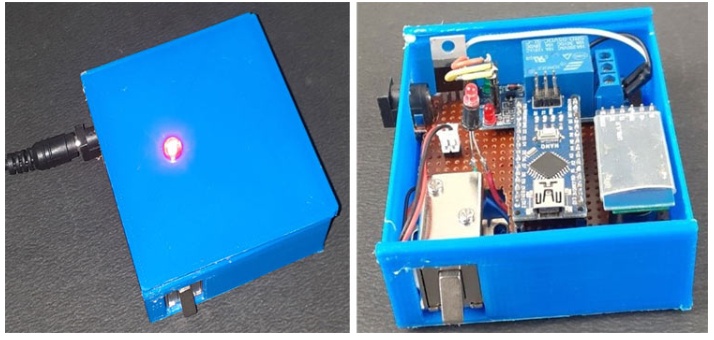

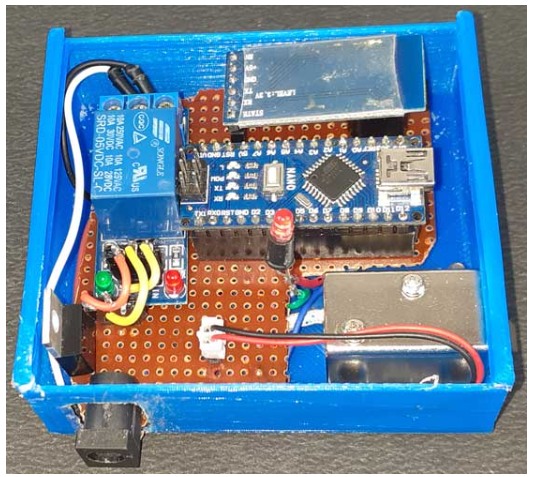

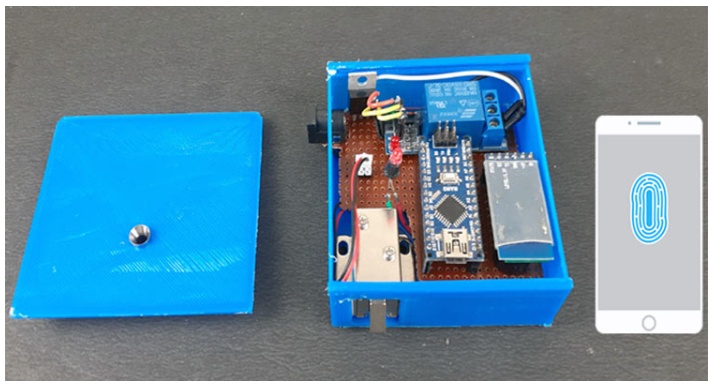

打印完外殼后，將電路組裝到外殼中，它看起來像下面這樣。

使用Arduino項目測試指紋門鎖

在安裝。apk并按照電路圖連接硬件后，將Arduino連接到筆記本電腦并上傳代碼(在上傳代碼之前移除TX和Rx引腳)。之后，打開手機的藍牙，然后將藍牙模塊與手機配對。

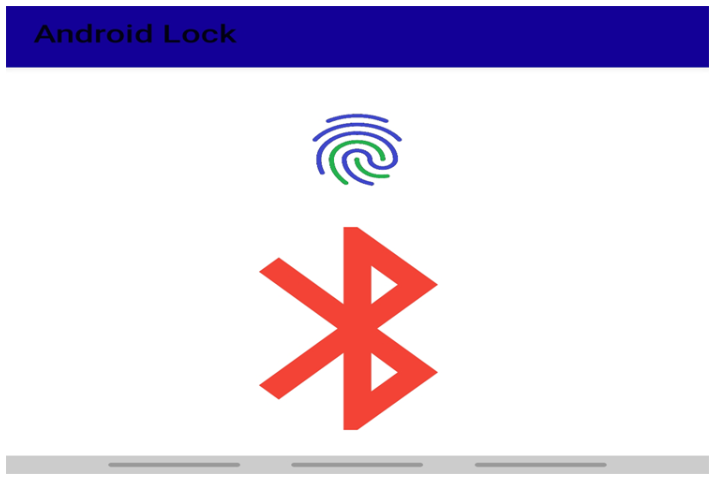

現在打開應用，點擊藍牙圖標，連接藍牙模塊。

藍牙模塊與應用連接后，藍牙圖標變?yōu)殒i定圖標。

之后，觸摸指紋按鈕，它會要求你掃描指紋傳感器上的手指。如果指紋是真實的，那么它將打開門，否則門將保持鎖定狀態。

這就是你如何使用智能手機的指紋傳感器來控制門鎖。
