[導讀]任何啟動轉換器的設計都將有一個實際的限制,它可以增加多少電壓從輸入到輸出。脈沖寬度調制控制器具有限制場效應晶體管(FET)最小允許時和非時的時間限制。時序限制將有效地限制可實現的電壓提升比,盡管這一缺點在以電感代替變壓器或耦合電感作為其磁性的拓?fù)浣Y(jié)構中更為明顯。在這個電源提示中,我將比較各種非孤立的,單端提升拓?fù)?以擴展電壓提升比,并引入雙頭轉換器作為實現大轉換率和高電流輸出負載的一個選項。

任何啟動轉換器的設計都將有一個實際的限制,它可以增加多少電壓從輸入到輸出。脈沖寬度調制控制器具有限制場效應晶體管(FET)最小允許時和非時的時間限制。時序限制將有效地限制可實現的電壓提升比,盡管這一缺點在以電感代替變壓器或耦合電感作為其磁性的拓?fù)浣Y(jié)構中更為明顯。在這個電源提示中,我將比較各種非孤立的,單端提升拓?fù)?以擴展電壓提升比,并引入雙頭轉換器作為實現大轉換率和高電流輸出負載的一個選項。

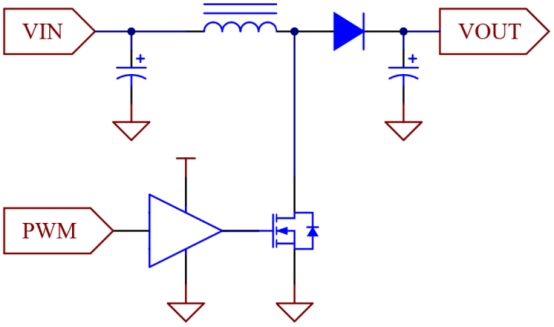

圖1 展示了一個標準的提升轉換器與單電感,FET和二極管。任何能產生pbm信號的提升控制器,其任務周期都會有一個時間限制。

圖1 一個標準的提升轉換器使用單電感,FET和二極管。

控制器之間的最大任務周期不同,但一般而言,在較高的開關頻率下限制更低。雖然現代的升壓控制器可以超過90%的負荷周期,但是如果需要一個非常大的輸出電壓,這種特性仍然會限制能力。假設是理想的二極管,方程1表達了連續傳導模式提升變換器的責任循環:

你也可以把方程1重新排列到方程2,以顯示輸入電壓與輸出電壓的升壓比:

假設最大功率周期為80%,從輸入到輸出的電壓可以提高五倍。在不連續傳導模式(DCM)下運行是實現更高轉換率的一種選擇;然而,不連續運行所需的較低電感將導致整個功率級的峰值電流增加。然后,隨著輸出功率需求的增加,更高的峰值電流將限制你在功率級可以使用的組件。

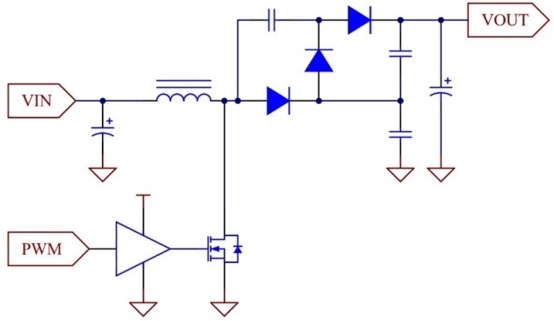

增加控制器提升范圍的另一個選擇是在輸出中添加電荷泵。 圖2 將二極管和一對電容器添加到標準的升壓轉換器中.添加隨后的電容-二極管階段可以進一步提高增強能力。

圖2 電荷泵使用額外的電容器和二極管來增加電壓。

為了 M 電荷泵級數,方程3計算此拓?fù)渥兓纳龎罕热缦?

使用相同的80%的負荷循環限制,一個兩級電荷泵提升轉換器可以提高電壓10倍從輸入到輸出。如果您需要一個更大的提升比,增加階段可以進一步增加充電泵的范圍。這種方法的缺點是,每個電荷泵階段都在源和負載之間添加一對二極管。每個二極管對將增加轉換器的整個二極管傳導損失,從而使這種拓?fù)浣Y(jié)構不適用于高輸出電流應用。

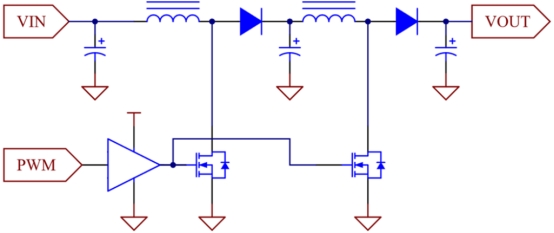

雙升壓轉換器成為既需要大幅度提升電壓又需要更大持續負載電流的設計的堅實選擇。顧名思義,這個拓?fù)溲菔玖艘粋€(gè)共享的PBM信號控制兩個級聯提升轉換器。 圖3 顯示一個雙啟動轉換器運行一個單ppm輸入。當電荷泵按比例增加了所使用的階段數的升壓比時,雙升壓轉換器的一個好處是,在給定的階段數中,升壓比是如何指數地增加的。

圖3 雙頭變換器級聯的兩個階段優化的升級轉換。

公式4表示輸出電壓與輸入電壓的比率 n 增加階段的數目:

保持相同的80%負荷循環的例子,雙頭轉換器可以從輸入到輸出增加25倍電壓。這大大增加了幅度,相比之下,使用標準提升轉換器的5次提升和使用兩級電荷泵提升器的10次提升。

表1 列出三個推進拓?fù)渥兓g的差異。一般而言,雙放大變換器是這些拓?fù)渲行阅茏罡叩摹H欢?性能的提高伴隨著組件數量的增加和設計的復雜性。

特征的定期推動充電泵雙推

尺寸小的中型的大的

V 數據交換系統 強調的V 在外面V 在外面 /√V 在外面 十五價 在…中 , V 在外面

(需要兩項費用)

磁學單電感單電感兩個電感器

實際應用小升壓比

(五) 在外面 &l;10xV 在…中 )較大的升壓比

(五) 在外面 第10號和第10號 在…中 )很大的升壓比,很高的功率

(五) 在外面 10X訴 在…中 )

限制工作周期限額高BOM計數高成本

表1 非孤立型升壓變化比較摘要。

在設計雙升力的功率級時,要分別考慮每個升力級。換句話說,在選擇雙升壓轉換器的組件時,對中電壓的輸入與中輸出電壓不同。

假設兩個階段的雙升壓變換器是操作在集束彈藥中心,方程5表示中電壓(VMID):

中間電壓是大部分性能增加來自的地方.通過將轉換分為兩個步驟,第一級處理較高的電流,通過FET和二極管電壓較低,而第二級轉換較高的電壓在較低的電流。對于每一種情況,每個功率級的每個組件都可以幫助優化功率損失。整流器的選擇也有更大的靈活性。例如,低電壓、高電流段可以使用同步整流器來提高效率,同時仍然使用二極管來實現高電壓、低電流段。

雙頭變換器的主要缺點是復雜性和零件數高。由于VMID在輸入電壓范圍內的變化,您將不得不考慮輸入的兩個極端。高轉換率設計往往需要更多組件。然而,與充電泵提升階段相比,雙頭轉換器將需要更多獨特的部件。第二級電壓較高的FET可能需要比第一級更高的閘門驅動電壓。在輸入電壓非常低的情況下,設計可能需要包括第二門驅動器,以便驅動更高的電壓FET。

所有的提升壓波M控制器都有其任務周期的限制,從而限制了電壓轉換的能力。拓?fù)涞淖兓?如雙頭轉換器添加了許多選項,以擴展這個可用范圍。雙提升轉換器的靈活性使您在設計中實現了高轉換率的要求,同時仍然有足夠的效率來處理較重的負載條件。
