在現代電子行業，隨著市場對更小尺寸和更高計算能力的產品需求不斷增加，工程師們正面臨前所未有的設計挑戰。無論是消費類電子還是汽車電子，產品體積縮小和功能增強的趨勢已成為設計人員無法回避的現實。

首先，下一代產品需要在更小的PCB面積中集成更多的功能和IC，這對空間的緊湊利用提出了極高要求。此外，在軟件編程方面，為了實現產品差異化，我們通常依賴于高復雜度的可編程邏輯器件，如FPGA和CPLD。這些器件雖然支持數千個邏輯單元，但其高集成度、較大尺寸和較高功耗也為設計帶來了挑戰，同時還需要昂貴的EDN工具和復雜的硬件描述語言（如VHDL或Verilog）進行設計開發。最后，市場上許多簡單的可編程邏輯器件缺乏汽車行業應用所需的封裝、規格和認證，限制了它們在汽車和工業領域的適用性。

為了幫助工程師應對這些設計瓶頸的，TI推出了全新的可編程邏輯器件（PLD），從集成度優化到新型編程工具的使用，幫助工程師有效解決這些挑戰，推動新一代電子產品的發展。

在近日召開的TPLD系列新品發布會上，德州儀器邏輯產品市場經理Luke Trowbridge、德州儀器邏輯產品系統經理Jose Gonzalez、德州儀器現場應用工程師Captain Luo進行了精彩的分享。

從傳統概念出發的現代技術創新——以一抵四十的TI PLD

通常意義上來說，PLD（可編程邏輯器件）是一個非常大的品類名稱，CPLD、FPGA、包括一些很古老的可編程邏輯陣列 （PLA）、通用陣列邏輯器件 （GAL）等似乎都可以在這一品類囊括其中。

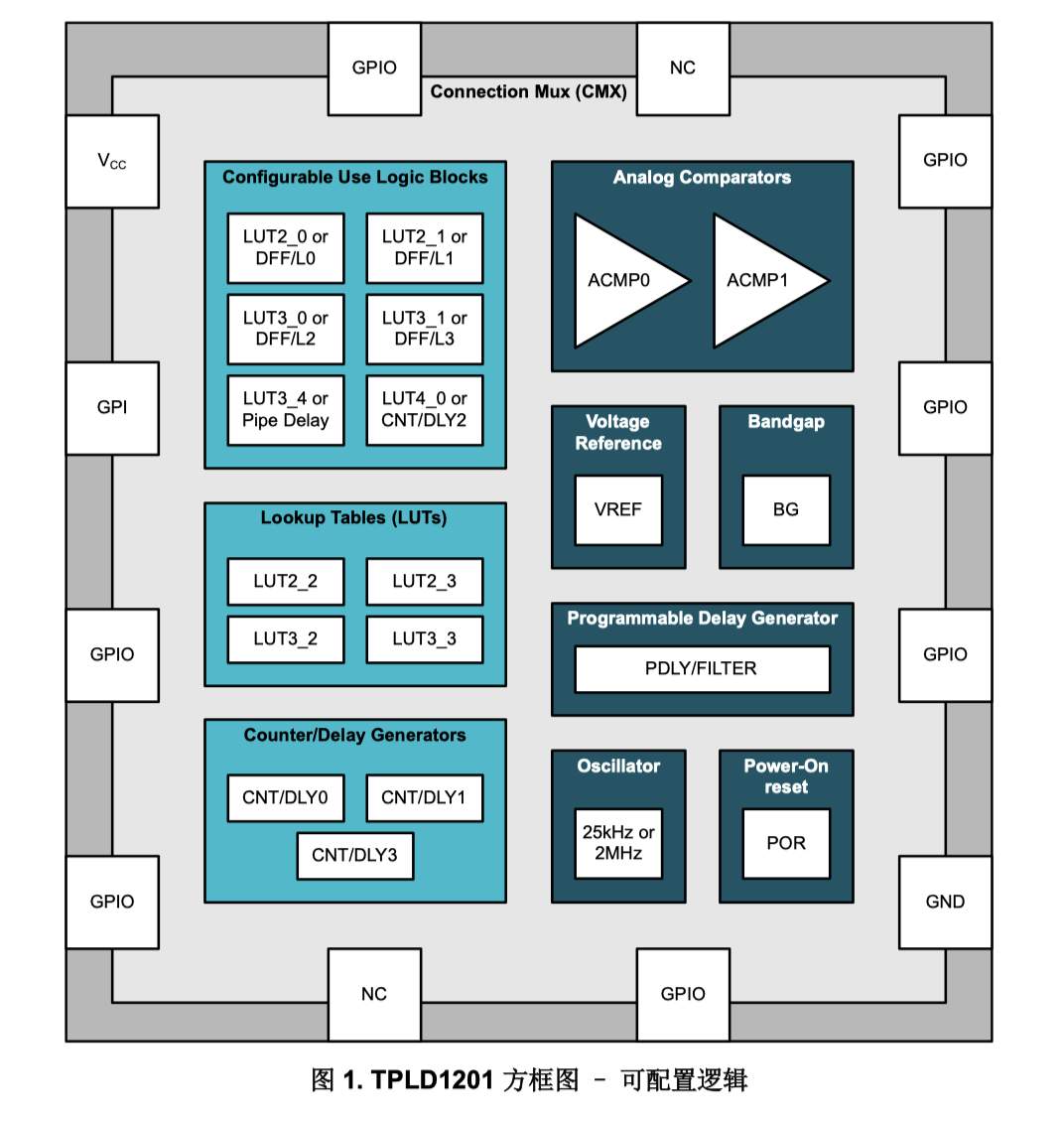

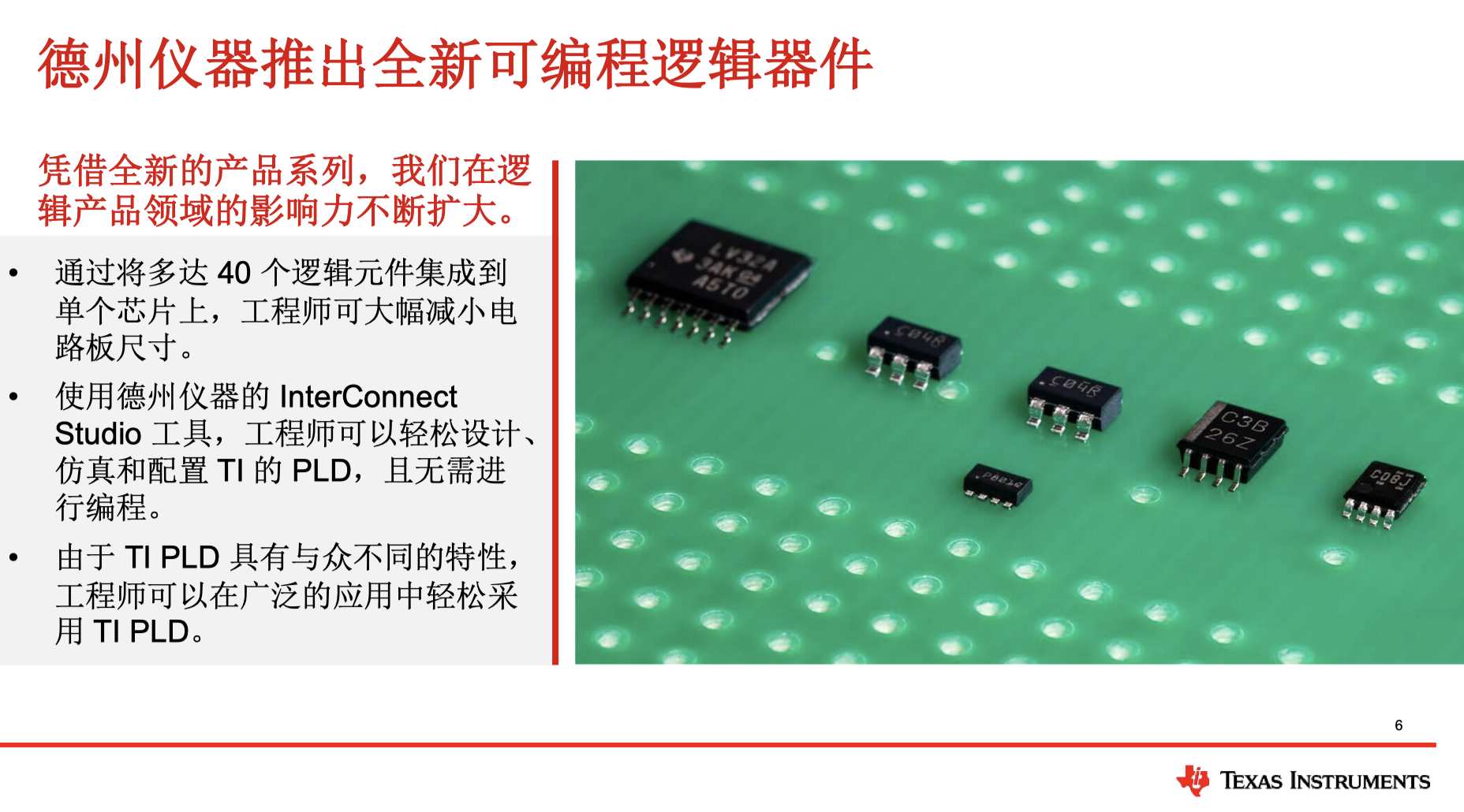

而此次TI推出的PLD，以TPLD作為產品系列命名前綴，特指的是集成多了達40個數字和模擬邏輯元件、結合了TI最先進的封裝技術、能夠通過TI的InterConnect Studio進行無代碼圖形化編程的可編程邏輯IC。

需要明確的是，該品類并非為FPGA和CPLD競爭的低端競品，而是旨在替代當前需要多個邏輯IC才能夠完成的電路設計。根據TI的市場觀察，TI的PLD能夠幫助現有的相當一部分工業、汽車應用的客戶，簡化他們的邏輯電路設計。

隨著市場對更小尺寸和更強計算能力的產品需求不斷增長，工程師們面臨三大設計挑戰。首先，下一代產品需要在更小的布板空間中集成更多的功能和IC，這對空間利用提出了更高要求。其次，在實現產品差異化的過程中，通常依賴于復雜的可編程器件，如FPGA或CPLD，盡管這些器件支持數千個邏輯單元，但其高集成度和復雜性往往顯著增加了封裝尺寸、成本和功耗，同時需要昂貴的EDN工具和硬件描述語言（如VHDL或Verilog）進行設計開發。最后，目前市場上較為簡單的可編程邏輯器件缺乏汽車工業應用所需的封裝、規格和認證，限制了其在消費類電子以外領域的適用性。

“針對相對簡單但又需要傳統比較多的邏輯分立器件我們采用一顆TPLD去覆蓋，并且不需要復雜的邏輯編程，這是我們投資TPLD的初衷。”Luke表示。

據悉，TI PLD具備幾大產品優勢——高度集成、封裝創新、友好的開發軟、車規級認證、極低的功耗表現。

【高集成度和超小型封裝技術，實現面積和BOM雙效增益】

TI的PLD芯片通過將數十個順序邏輯和模擬功能集成到單個封裝中（包括超小型引線式封裝），能夠有效減小整個方案的尺寸。對比傳統CANbus仲裁分立方案，一顆TPLD（TPLD1201）就可以替代整個設計，從而實現94%的面積縮減和80%的BOM縮減。

Luke表示，“取決于不同的應用設計，總體來說，TI能夠將多達40個邏輯元件集成到一個IC里面可以更好幫助系統簡化并降低整體的體積和成本?！?

而Jose進一步補充，“將多達40個邏輯的元件集成到一個IC里，可以大大簡化采購和認證的過程。對于采用了TPLD的研發來說，只需要一款單獨的IC，對于公司的采購團隊而言只需要采購一種類型的邏輯器件，所以這無形中也帶來了開發資源、驗證資源和采購資源的成本下降?！?

【低功耗延長電池壽命】

與市場上同類器件相比，TI的可配置邏輯器件具有極低的功耗，能耗可降低50%，且靜態電流小于1微安。Jose Gonzalez指出，功耗的降低是通過不同工作模式切換實現的。在非工作狀態或睡眠模式下，PLD內部會斷開主要的邏輯器件。因此有助于電池供電終端設備顯著延長電池壽命。

【圖形化編程——InterConnect Studio實現設計、仿真、采購全流程】

在使用傳統CPLD或FPGA進行邏輯元件集成設計時，由于VHDL和Verilog硬件描述語言的學習門檻較高，工程師會面臨復雜的編程挑戰。而InterConnect Studio就特別考慮了這一需求，借助簡單易用的GUI圖形界面，工程師可以在沒有任何編碼經驗的情況下快速配置TI的PLD器件，在短短幾分鐘時間內完成開發和仿真，從而推進到原型設計的階段。

除了設計和仿真外，InterConnect Studio還集成了采購流程，工程師可以直接通過該平臺完成PLD器件下單。

【可靠設計支持車規場景】

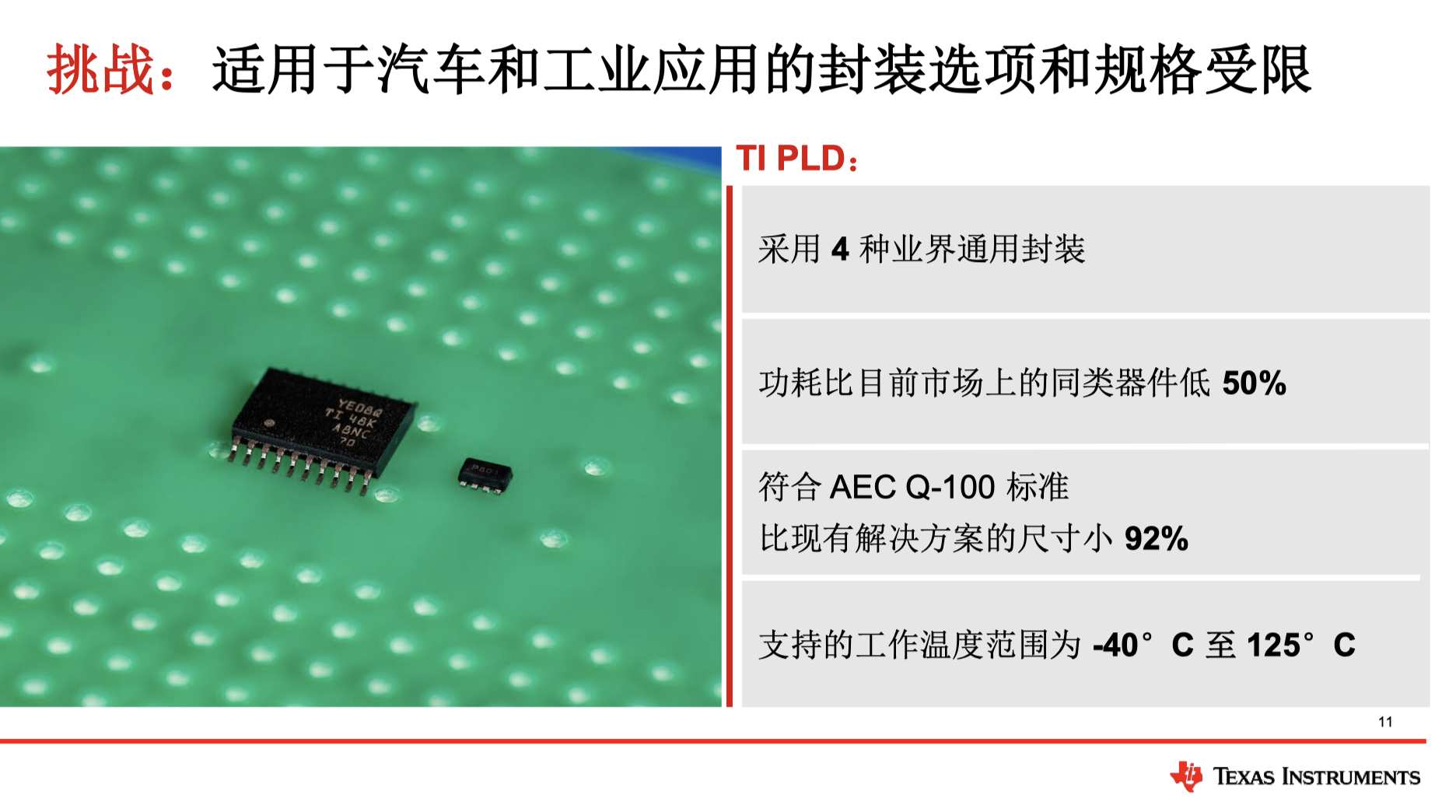

由于汽車和工業應用環境通常較為惡劣，需要滿足高溫等嚴苛條件。而TI的PLD支持-40℃至125℃的超寬溫度范圍，能夠更好地適應這些應用場景。此外，TPLD還達到了汽車領域還要求通過的AEC-Q100認證，支持一次性可編程（OTP），為工業和汽車應用提供了更加安全、可靠的設計方案。

一顆TPLD替代傳統分立邏輯器件方案，迎合小型化和集成化未來發展趨勢

在各種工業、汽車等多種應用場景中的特定設計中，例如電源時序控制、電池過流過壓檢測、CANbus仲裁分立等，仍有很多客戶采用分立方案搭建邏輯電路設計，而現在一顆TPLD就可以靈活滿足這些客戶的需求。而對于一些選擇了專用ASIC的方案，Jose Gonzalez稱TPLD的靈活性會更好——例如對比電源時序專用ASIC，“dedicate的這種時序IC來說，它的應用靈活性就會受制。我們集成了邏輯門在里面，還有比較器，很容易地結合外部的一些條件比如溫度、電壓電流這些條件去決定我的時序是power on還是power off，因此靈活性更好?！?

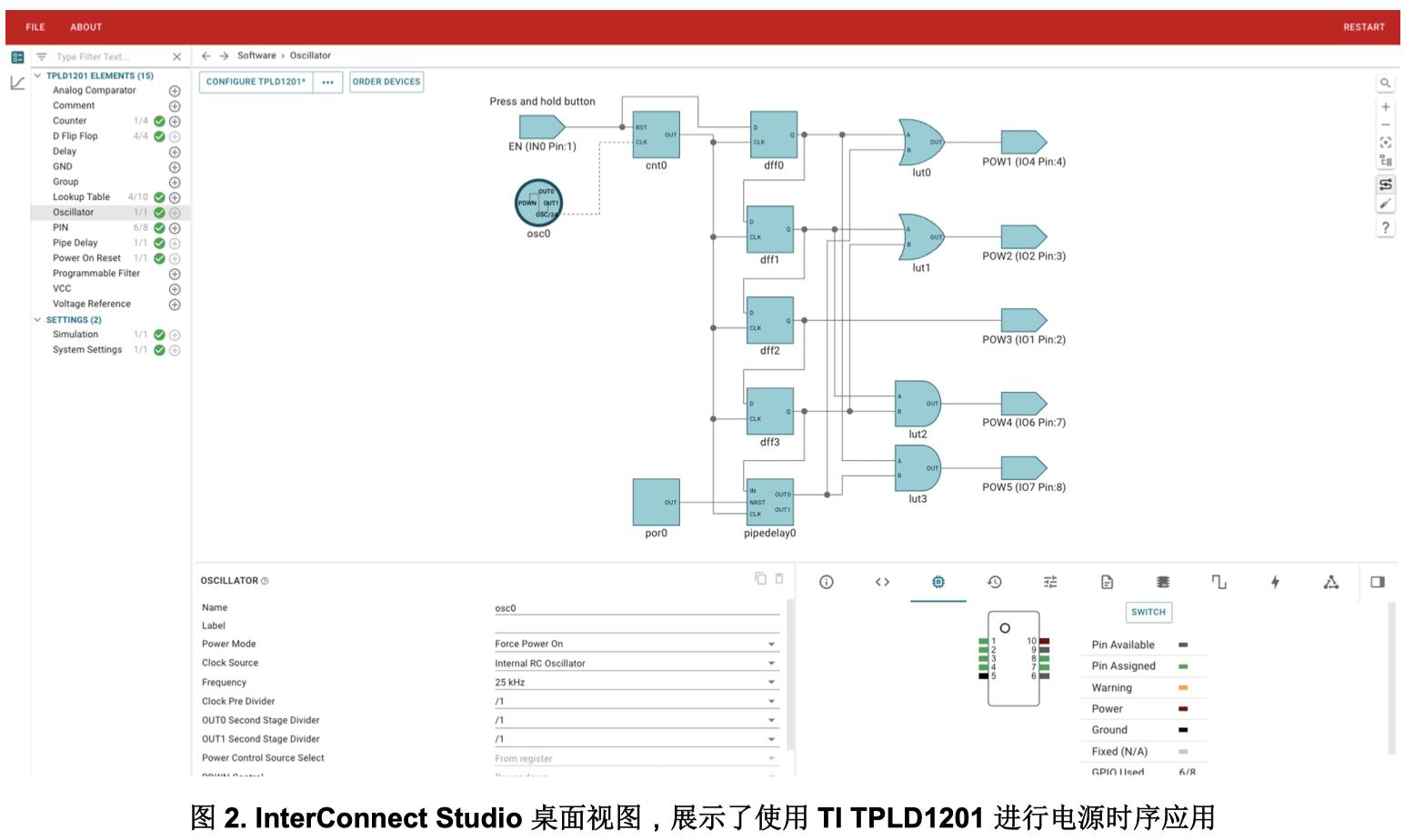

在發布會現場，Jose為我們詳細展示了如何通過一顆TPLD來替代CANbus仲裁分立方案。首先在InterConnect Studio中，在左側的菜單欄中點擊對應元件旁邊的加號，即可實現不同元件添加。然后通過簡單的拖放操作，即可在元件之間建立連接，并在主窗口下方的菜單中對其進行進一步微調。

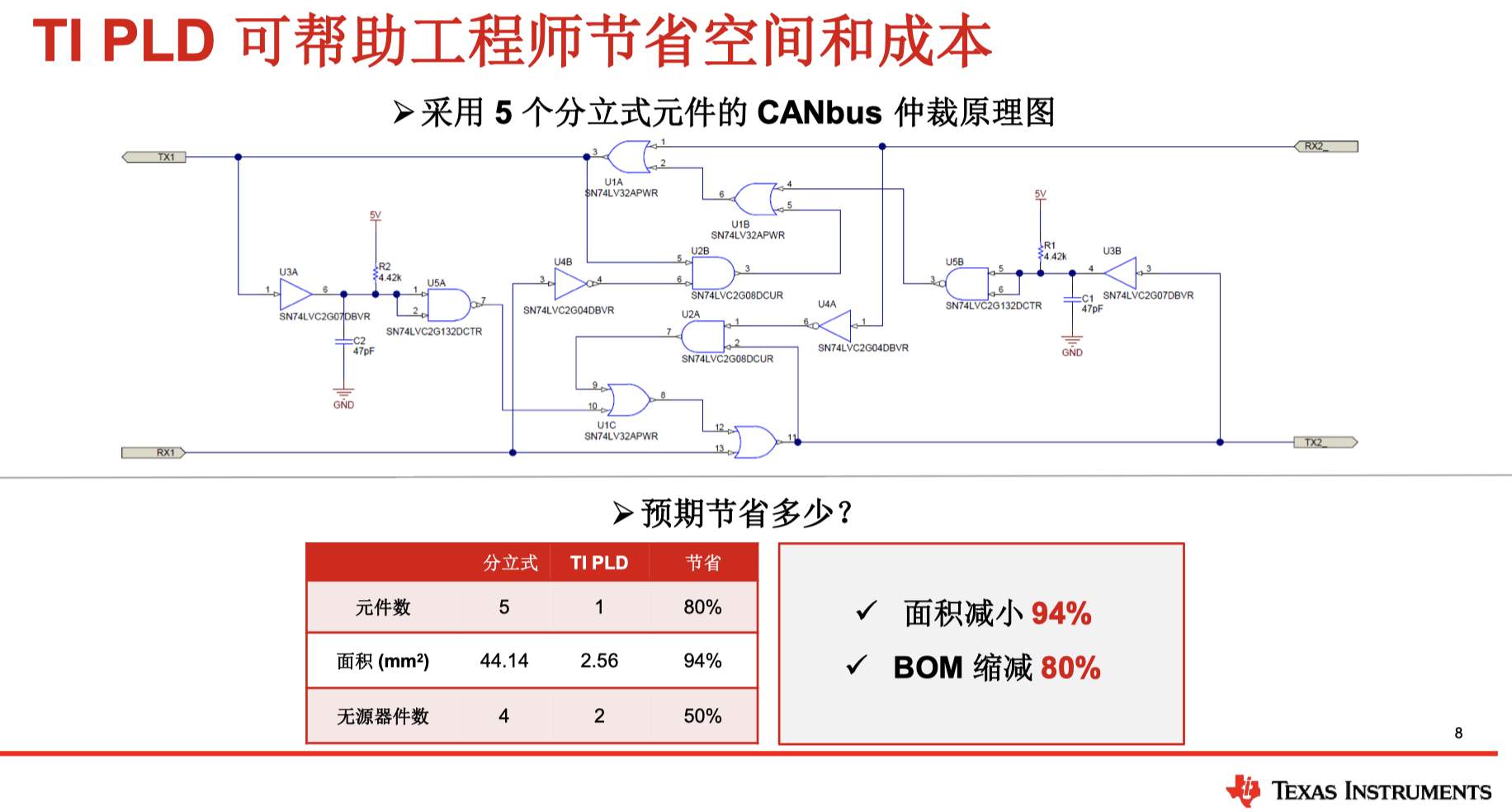

如上圖所示，電路圖左側和右側分別有兩個輸入和輸出（TX1/RX1和TX2/RX2），這是典型的CAN總線的發送和接收端口。中間部分的電路圖使用了多個邏輯門（例如與門、或門）和反相器等，分別標注為SN74LVC系列芯片。其中包括了分立元件如電阻、電容（R1、R2、C1、C2）來實現信號處理功能。而整個的電路都可以在InterConnect Studio中通過對TPLD1201的點擊、拖拽，在幾分鐘內完成快速的電路設計編程。

在完成設計電路并運行仿真后，客戶只需按下CONFIGURE TPLD按鈕，就可以通過TPLD編程器和評估模塊輕松地臨時配置器件。如果客戶完成了最終設計，想要想要對器件進行永久編程，可通過勾選菜單中復選框來實現。

對比分立式元件的CANbus仲裁分立方案：總計需要5個元件，占用44.14平方毫米的面積。而一顆TI PLD的方案：僅需1個元件，占用2.56平方毫米的面積。最終實現了80%元件數減少、94%面積減少、50%無源器件減少。

對于需要程序預燒寫的量產出貨客戶，可以將設計固件給到TI，由TI完成批量固件的燒寫。而這種TPLD器件的型號會在后綴上加上客戶特有代碼來進行區分，從而能夠保證客戶的唯一性。

結語

邏輯器件在電子電路中起到了核心連接和控制作用，因此被稱為每個電子產品設計的“粘合劑”。而由于邏輯器件相對于系統中的其他元件具有高度的標準化和通用性，因此也常常是作為系統設計選項中的最后部分，在系統的關鍵功能、架構和性能需求確定之后再進行選擇。

但這不意味著它們能夠被忽視或隨意挑選?；谡麄€設備系統設計正在趨向于追求更極致的高功率密度、高算力密度的同時，在考慮選項時，優先選擇TI的PLD將會為客戶的電路板上更多功能留出足夠空間。

Luke表示，TI在封裝上的投資和創新，帶來了最小的引線封裝DYY Package，這使得TPLD尺寸更加緊湊；用一顆邏輯器件替代以往需要比較復雜的幾顆到十幾顆器件的設計，TPLD也就達成了更高的集成度?！盎诂F(xiàn)在我們對于產品的本身系統需要去簡化、需要去小型化的大背景下，答案是肯定的，PLD小型化和集成化是一個未來的發展趨勢。”
