一、共射放大電路放大電路計算

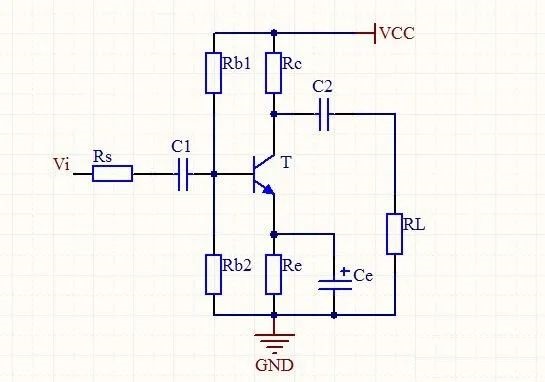

共射放大電路是低頻電路中很常用的一種，在記公式的時候有的書上又分為發射極加電阻和不加電阻，其實也可合為一個，因為如果發射極不加電阻，完全可以認為發射極上的電阻為零，先來看一下共射放大電路原理圖，看看長什么樣。

看起來是不是感覺很復雜，但是這里分析的時候可以分為兩個步驟，一個是交流電路的分析，一個是直流電路的分析，直流電路一般是用來求靜態工作點，（關注公眾號 電路一點通）因為在求放大倍數的時候有個參數和靜態工作點的選取有關，后面也會提到，我們想求的是放大倍數，所以應該用到交流通路。

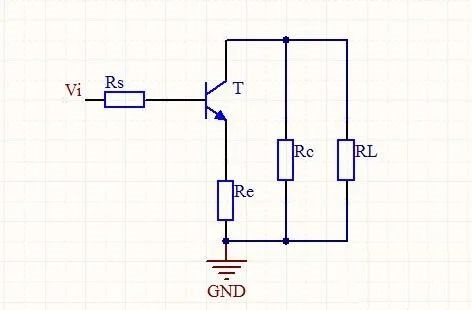

對于上面那個實際電路交流分析并不是很利于理解，這里記公式的時候以下面這個電路為例。

這個電路看起來是不是感覺舒服多了，其中T為三極管，Rs是信號源的內阻，Re是發射極上的電阻，R c是集電極上的電阻，R L是負載，畫出來交流通路（就是上面那張圖），如果想自己推導出來公式，可以把交流通路中的三極管改成三極管的小信號等效電路，其他元件對應位置不用動，這里就不推導了，直接給出來結果，發射極含有電阻的共射放大電路放大倍數公式為：

其中β為三極管放大倍數，R L'是R c與R L并聯后的等效電阻，Re就是發射極上的電阻，R b b'是由基極引線電阻和基區體電阻組成的，其值大約為幾十歐，R b b'和三極管本身有關與外電路無關，R b'e阻值很大，在千歐級別，因此R b b'可以忽略，不過R b'e和靜態工作點選取有關，也就是上面加黑的那句話，計算公式為：

β同樣為三極管的放大倍數，I c q是直流通路中流向集電極的電流，其和外電路有關，但是當電路確定后，I c q也是個定值了。

二、共射放大電路特點

1. 直流偏置

為了使晶體管正常工作，需要對其進行直流偏置。這通常涉及到設置基極-發射極電壓（V_BE）和集電極-發射極電壓（V_CE）。直流偏置確保晶體管工作在放大區，而不是飽和或截止狀態。

2. 交流信號放大

共射放大電路能夠放大交流信號。當輸入信號變化時，基極電流隨之變化，這會導致集電極電流的變化，從而在集電極上產生放大的輸出信號。

3. 電壓增益

共射放大電路的一個重要特點是具有較高的電壓增益。電壓增益是輸出電壓與輸入電壓的比值，通常用Av表示。在理想情況下，電壓增益與晶體管的直流電流增益（β或h_FE）成正比。

4. 輸入阻抗

共射放大電路的輸入阻抗相對較高，這是因為信號是通過基極-發射極結注入的，而這個結的輸入阻抗通常很高。

5. 輸出阻抗

共射放大電路的輸出阻抗相對較低，這使得它能夠驅動較低阻抗的負載。

6. 頻率響應

共射放大電路的頻率響應受到晶體管參數和電路設計的影響。在低頻和中頻范圍內，共射放大電路通常能夠提供良好的放大效果。然而，在高頻應用中，由于晶體管的寄生電容和電路的布局，頻率響應可能會受到限制。

7. 穩定性

共射放大電路需要適當?shù)脑O計來確保穩定性。這包括選擇合適的偏置電阻、使用負反饋以及考慮溫度變化對晶體管參數的影響。
