boost電路" target="_blank">升壓電路是一種常見的開關直流升壓電路，它通過開關管導通和關斷來控制電感儲存和釋放能量，從而使輸出電壓比輸入電壓高。

它又稱為升壓斬波電路，斬波意思是將直流電變?yōu)榱硪还潭妷夯蚩烧{(diào)電壓的直流電壓的過程稱為斬波，斬波有兩種方式，一種是脈寬調制方式，另一種是頻率調制，頻率調制這種易受干擾。BOOST升壓又是DC-DC電路的一種，因?yàn)樗妮敵鲭妷罕容斎腚妷焊撸杂址Q為升壓電路。

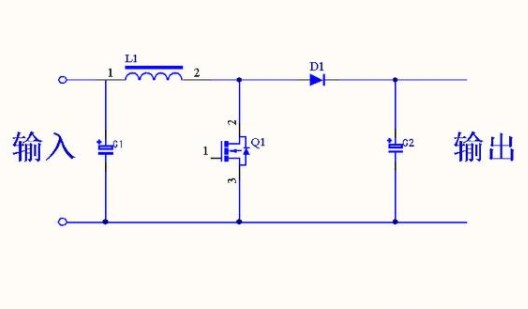

現在的開關電源一般是由脈沖寬度調制(PWM)控制IC和MOSFET構成，結合各種開關電源拓?fù)浣Y(jié)構，組成完整的開關電源，開關電源最主要的是開關IC，如下圖是BOOST升壓電路拓?fù)浣Y(jié)構，主要是由電感L1、開關管Q1以及二極管D1組成。

boost升壓電路的定義及工作原理介紹

充電過程：在充電時候，開關管導通，可理解為MOS管這里相當于一根線直接將漏極D和源極連起來，那么化簡原理圖得到下面的電路圖，這時候輸入電壓流過電感L1、Q1、電容C1，隨著不斷充電，電感上的電流線性增加，到達一定時候電感儲存了一定能量;在這過程當中，二極管D1反偏截止，由電容C2給負載提供能量，維持負載工作;

放電過程：當開關管不導通時候，此時Q1相當于斷開，由于電感有反向電動勢作用，電感的電流不能瞬時突變，而是會緩慢的逐漸放電。由于原來的電回路已經斷開，電感只能通過D1、負載、C1回路放電，也就是說電感開始給電容C2充電，加上給C2充電之前已經有C2提供電壓，因此電容兩端電壓升高。

Boost升壓電路是一種開關直流升壓電路，其原理及與占空比的關系可以從以下幾個方面進行闡述：

Boost升壓電路通過周期性地控制開關管的導通與截止，實現電感的儲能與釋能，從而將輸入電壓升高到更高的輸出電壓。具體來說，當開關管導通時，輸入電壓對電感進行充電，電感儲存能量，此時二極管截止，防止電容對地放電;當開關管截止時，由于電感的電流保持特性，電感中的電流不會立即變?yōu)榱?，而是繼續流動，并通過二極管對電容進行充電，使電容兩端的電壓升高，從而實現升壓功能。

在Boost升壓電路中，占空比(Duty Cycle)是一個關鍵參數，它決定了輸入輸出電壓之間的關系。占空比是指開關管在一個周期內導通的時間與總周期時間的比值。輸入輸出電壓與占空比之間的關系可以通過以下公式表示：

[ V_{out} = frac{V_{in}}{1 - D} ]

其中，Vout 是輸出電壓，Vin 是輸入電壓，D 是占空比。

從這個公式可以看出，輸出電壓與輸入電壓和占空比之間存在著密切的關系。在輸入電壓一定的情況下，占空比越大，輸出電壓也越高。這是因?yàn)檎伎毡仍龃笠馕吨_(kāi)關管導通的時間增長，電感儲能的時間也相應增加，從而在開關管截止時能夠釋放更多的能量到電容上，使輸出電壓升高。

推導過程主要基于電感電壓電流關系、電容電壓電流關系以及開關管的工作狀態。在開關管導通期間，電感電流線性增加，電感儲存能量;在開關管截止期間，電感電流通過二極管對電容充電，電容電壓升高。通過分析這些關系，可以建立Boost電路的數學模型，并推導出輸入輸出電壓與占空比之間的具體關系式。

綜上所述，Boost升壓電路通過周期性地控制開關管的導通與截止，實現電感的儲能與釋能，從而將輸入電壓升高到更高的輸出電壓。占空比作為關鍵參數，決定了輸入輸出電壓之間的關系，并可以通過調節占空比來實現對輸出電壓的精確控制。

Boost升壓電路的實際應用

太陽能光伏系統

Boost升壓電路在太陽能光伏系統中得到了廣泛應用。太陽能電池板的輸出電壓通常較低，而系統中的負載可能需要較高的電壓。通過使用Boost升壓電路，可以將太陽能電池板的輸出電壓提高到所需的電壓水平，從而滿足系統的需求。

電池充電器

在電池充電器中，Boost升壓電路可以將較低的輸入電壓提高到適合電池充電的電壓水平。例如，將5V的USB電源轉換為適合手機電池充電的9V電壓。

LED照明

在LED照明系統中，Boost升壓電路可以將較低的輸入電壓轉換為適合LED驅動的較高電壓。這有助于提高LED的亮度和效率。
