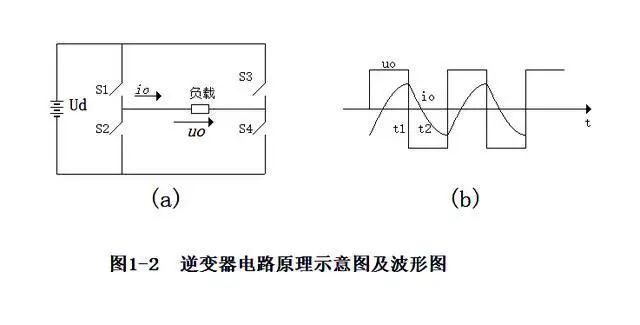

逆變電路是一種將直流電轉換為交流電的電力電子裝置，廣泛應用于太陽能光伏發電、電動汽車、無刷電機等領域。本文將對逆變電路的工作原理進行詳細介紹?！∧孀兤鞯墓ぷ髟硎峭ㄟ^功率半導體開關器件的導通和關斷作用，把直流電能變換成交流電能。單相逆變器的基本電路有推挽式、半橋式和全橋式3種，雖然電路結構不同，但工作原理類似。電路中都使用具有開關特性的半導體功率器件，由控制電路周期性地對功率器件發出開關脈沖控制信號，控制各個功率器件輪流導通和關斷，再經過變壓器藕合升壓或降壓后，整形濾波輸出符合要求的交流電。

一、逆變電路的基本組成

逆變電路主要由功率開關器件、濾波器、控制電路等部分組成。其中，功率開關器件是實現電能轉換的關鍵元件，常見的有絕緣柵雙極型晶體管(IGBT)、場效應晶體管(MOSFET)等;濾波器用于減小輸出電壓和電流的諧波含量，提高電能質量;控制電路負責對功率開關器件進行精確的控制，以實現穩定的電能轉換。

二、逆變電路的工作原理

逆變電路的工作原理主要包括以下幾個步驟：

直流電源輸入：逆變電路的輸入端連接一個直流電源，如太陽能電池板或蓄電池。直流電源為逆變電路提供電能。

功率開關器件工作：控制電路根據預設的工作模式和參數，對功率開關器件進行控制，使其在導通和關斷狀態之間切換。當功率開關器件導通時，直流電源向負載供電;當功率開關器件關斷時，負載與直流電源斷開連接。

交流電輸出：通過改變功率開關器件的導通和關斷時間，可以實現對輸出電壓和電流的調節。由于功率開關器件的導通和關斷速度非常快，因此輸出的交流電具有較高的頻率，通常在幾千赫茲至幾百千赫茲之間。

濾波處理：輸出的交流電中包含有較多的諧波成分，需要通過濾波器進行處理，以減小諧波含量，提高電能質量。濾波器通常由電感、電容等元件組成，可以有效地抑制特定次數的諧波。

三、逆變電路的工作模式

逆變電路主要有以下幾種工作模式：

單相橋式逆變電路：單相橋式逆變電路是最基本的逆變電路形式，由四個功率開關器件組成兩個橋臂。通過控制四個功率開關器件的導通和關斷，可以實現對輸出電壓和電流的調節。單相橋式逆變電路具有結構簡單、成本低的優點，但只能輸出單相交流電。

三相橋式逆變電路：三相橋式逆變電路由六個功率開關器件組成三個橋臂。通過控制六個功率開關器件的導通和關斷，可以實現對三相交流電的輸出。三相橋式逆變電路具有輸出電壓穩定、波形好的優點，廣泛應用于工業和家庭領域。

多級逆變電路：為了提高逆變電路的效率和輸出電壓等級，可以將多個單相或三相逆變電路串聯起來，形成多級逆變電路。多級逆變電路可以實現對輸出電壓和電流的精確調節，適用于高壓、大功率的應用場合。

總之，逆變電路是一種將直流電轉換為交流電的重要電力電子裝置，其工作原理主要依賴于功率開關器件的導通和關斷控制以及濾波處理。隨著電力電子技術的不斷發展，逆變電路的性能和應用范圍將得到進一步拓展。
