相位噪聲需要一個以上的儀器,除非你使用相位噪聲分析器。

在?第一部分中 ,我們討論了如何在指定的偏移頻率下,用相對于載波(DBC/赫茲)的每赫茲分貝來指定相位噪聲。 f 補償 .實際上,相位噪聲是黃色1-HZ寬矩形的功率。 圖1 相對于載波功率。

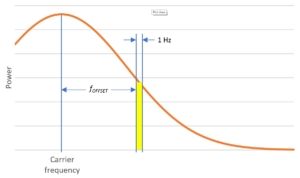

圖1相位噪聲在載波頻率的指定偏移處以DBC/赫茲表示。

我能用光譜分析儀測量相位噪聲嗎?

是的。頻譜分析儀是許多工程實驗室中的一種有用的通用儀器。然而,在使用頻譜分析儀測量相位噪聲時,你應該牢記一些問題。例如,你的頻譜分析儀可能沒有1赫茲的分辨率帶寬濾波器,即使有,濾波器的響應也不會是矩形的--更可能是高斯,如藍色曲線所示。 圖2 .

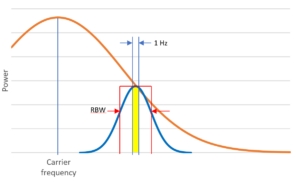

圖2頻譜分析器的rbw濾波器可能有高斯響應,其帶寬可能大于1赫茲。

你可以通過一個標準化的過程來解釋無線電功率大于1赫茲--也就是說,調整100赫茲頻帶中的功率測量,例如,以反映1赫茲頻帶中的功率。因為我們處理的是分貝的功率水平,所以我們簡單地將赫茲的限制功率的基準10對數減去10倍 f 補償 .例如,如果你的光譜分析儀告訴你的值是-60DBC f 補償 和 皇家空軍 是100赫茲,然后你的標準相位噪音如下:

PN=-60-10log_10 (100)=-80 dBc/Hz

您還需要糾正的區別,在圖2中,rbw濾波器的高斯形狀和以紅色概述的理想的矩形特征,您可能沒有足夠的信息,關于rbw濾波器的精確輸出特性,做得準確。幸運的是,許多光譜分析器供應商為他們的儀器提供相位噪聲測量應用程序,使標準化和修正過程自動化。

對于使用光譜分析儀進行相位噪聲測量,我還應該知道些什么?

你可能會遇到一些情況,在這些情況下,光譜分析器提供的結果不如最優。例如,雖然相位噪聲往往比幅值噪聲更成問題,但你可能會有明顯的幅值噪聲,必須與相位噪聲區分開來。光譜分析法不會這樣做,你需要一個相位檢測器。這介紹了三種相位檢測技術,包括引用源/鎖相環方法以及模擬和數字頻率鑒別器方法。

此外,請注意,當你使用頻譜分析器來測量相位噪聲時,你不僅僅是在測量被測試設備(DUT)的相位噪聲--你還在測量頻譜分析器中的本地振蕩器的相位噪聲。如果你的頻譜分析儀的相位噪聲比你的DUT低得多,這不會是一個問題。但是如果你的DUT是高端頻譜分析儀的振蕩器,你可能會有一個問題。

圖3DSP引擎可以去除兩個聯絡點的不相關相位噪聲。

但有辦法的,對吧?

對。 圖3 顯示一個連接到分裂器的DUT輸出,它向兩個光譜分析通道提供兩個幾乎相同的高度相關的輸入(紅色波形),每個通道都有一個獨立的LO,它提供自己的相位噪聲(藍色和橙色波形)。每個通道的輸出用一個黑色波形來說明,上面覆蓋著點紅色的輸入信號,這表明了聯絡點增加的相位噪聲。我們利用獨立聯絡處的輸出是不相關的這一事實,因此我們可以利用數字信號處理器(DSP)來執行相互相關的功能,以盡量減少它們的貢獻,從而準確地表示DUT的輸出。

所以我需要兩個光譜分析儀?

以及能夠進行交叉相關的DSP引擎。另一種選擇是選擇能夠執行交叉相關和相位檢測等操作的專用儀器。例子包括?鍵盤E5052B 信號源分析儀和?羅爾德和施瓦茨Fswp 相位噪聲分析儀和電壓控制振蕩器(VCO)測試儀.
