將天線設計成嵌入式或嵌入式的無線設備需要特別注意,以最大限度地提高性能。

在設計無線設備時,要注意在電路板上放置天線。電路板上的空間、位置、間隙、地面以及與其他部件的正確連接都影響到天線的性能。從最初的設計概念中糾正這些方面,將有助于實現一個成功的發射和可靠的無線性能。

在制造商數據表中概述的自由空間中表現良好的天線在安裝在設備中時可能會有不同的性能。在最壞的情況下,天線擠進設計階段結束時的一個空間,而不考慮制造商打算的布局指南,很可能功能不良。設計需要修改,這增加了成本,延長了市場時間。遵循這五項基本原理設計嵌入式天線到電子設備,并獲得一個正確的設計第一次。

天線放置

由于天線對周圍環境敏感,因此天線在設備中的一般位置可能有助于或妨礙設計。將天線放置在一個位置,保護它不受可能對天線造成電氣干擾的物體的影響。

人體吸收射頻能量。如果你正在設計一個可穿戴的設備,將用于或接近身體,你可能需要把天線放在設備面對遠離身體的一邊。這就是為什么射頻設計公司用幻影頭、身體和手在消聲室進行測試的原因之一。1]這樣的測試揭示了該設備在人的身邊或在人的手中運行的良好程度(圖1)。

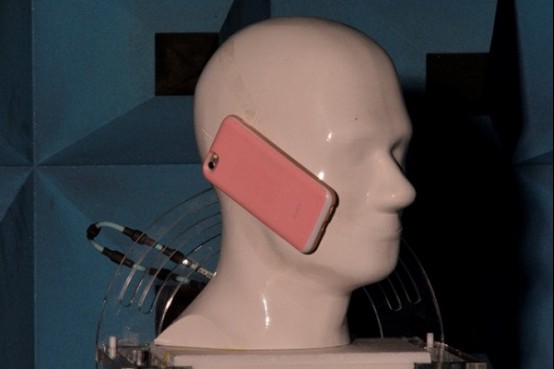

圖1在消聲室的幻影頭可以讓你測試天線在控制環境中的性能。

同樣,靠近天線的金屬物體也會影響天線的性能。以自行車追蹤裝置為例。追蹤器可能會固定在自行車的金屬框架上。當一個設備是針對一個金屬物體,你應該放置天線盡可能遠離金屬結構。這樣做可以讓天線輻射而不受金屬物體的干擾。

設備的外殼可以在天線的工作中發揮作用。如果箱子是金屬或玻璃填充塑料,它也能抑制天線的輻射能量?？紤]使用非玻璃填充塑料,除非你使用特殊的天線。

天線在電路板上的位置會影響射頻性能。天線需要向六個方向輻射。圖2展示了當將天線正確放置在電路板上時,天線如何能夠向更多的方向輻射能量。無花果樹。2還展示了如何更好的位置在電路板的角落,因為較少的天線的領域?qū)⒈蛔枞?天線的性能比其他地點。

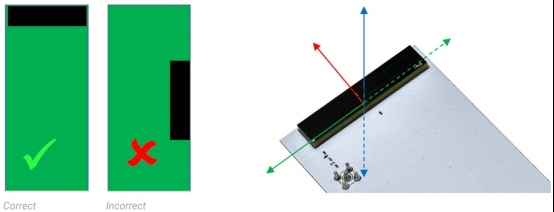

圖2為了達到最佳性能,將天線置于電路板的末端,而不是沿側邊。

天線通常被設計成在一個角落的位置工作,但一些天線最好在多氯聯苯的長或短的邊緣工作。有些天線有左右變體。您有選擇,因此您可以選擇最適合印刷板的設計和布局的天線。你可以自由地改變天線的精確位置,但是你可以研究制造商的數據表和天線的位置。這使天線輻射正確,達到最佳性能.

將天線相對于其他組件的位置

即使是高性能、高效率的天線,在接近另一個造成干擾的組件時也無法正常工作。這種干擾可能來自電路板上的東西或靠近天線的另一個物體。

有些元件會對天線發出的輻射信號造成干擾。電池、液晶顯示器、電動機和其他金屬物體可以產生干擾天線性能的噪音或反射。因此,你應該盡量讓天線遠離這些物體。圖3顯示了天線的足跡和通過電路板的所有層的間隙。

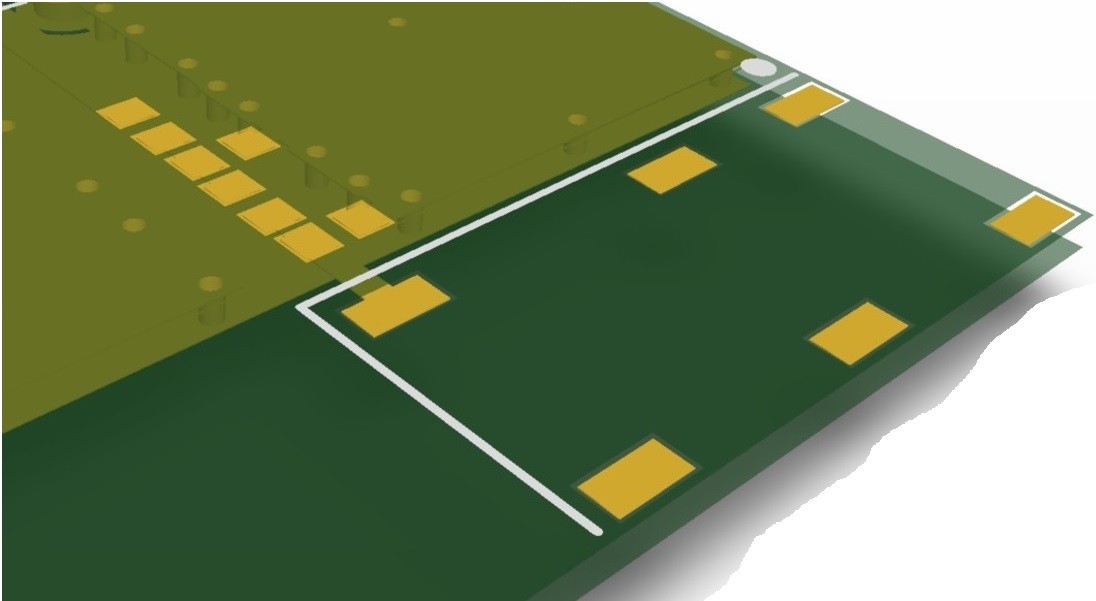

圖3當為天線設計電路板時,請記住要考慮到間隙。

其他接近天線可能會引起問題,特別是當它們在相同的頻率或主波長的諧波共振下工作時。它們可能導致天線脫調。理想的天線應該相互隔離,比如說1千兆赫的-10分貝和2千兆赫的-20分貝。

天線也可能需要清除。在這個區域,只有天線墊和連接到的飼料,讓它正確的功能在自由空間。檢查數據表是否有制造商的清除規格和測量。清除面積可能比實際天線大一點.您可能需要保持所有電路板層的間隙。為建議的天線足跡和間隙空間設計電路板。

檢查地面平面長度要求。

表面安裝裝置(SMD)天線通常需要地面面輻射能量。地面是一個平坦的表面,工作有點像一個鏡子平衡天線的互惠。

地面平面通常比天線長.操作的最低頻率將決定其長度.數據表將指定地面平面的需求,但它也意味著您將需要天線下面的一個保留區。如果空間很小,我們建議選擇需要很小地面平面的天線,以滿足通過載波輻射規格的效率要求。圖4顯示了地面平面如何能夠毗鄰或低于天線或兩者。

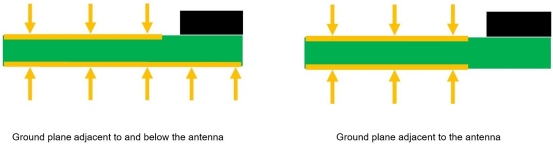

圖4天線下面或附近的地面提高了它們輻射和平衡天線的能力。

天線與其地面之間的距離也很重要,應符合制造商數據表公布的規格。每一個天線都是不同的,地面平面的需求很可能是決定你選擇天線的因素。

如何設計射頻進給線

追蹤線將天線與無線電連接起來.設計不當?shù)妮旊娋€路會使天線的性能降低多達50%。這一部分的設計需要特別的注意。

記住兩個重要的原則。首先,保持射頻電路靠近天線,以最大限度地減少傳輸過程中的損失。一個精心設計的傳輸線,其邊緣的通道間隔均勻,將有助于最大限度地減少噪音和信號損失,這可能會影響天線的性能。第二,記住考慮電路板堆疊層;不要將電線或痕跡直接放置在天線上方或下方。設計所有的傳輸線路,使其具有50歐的特性阻抗.

商業軟件包幫助您設計共平面?zhèn)鬏斁€路,而設計傳輸線路最簡單的方法就是使用一條。該程序?qū)⒂嬎氵m當?shù)膫鬏斁€路寬度和線路兩側的間隙,因此共平面?zhèn)鬏斁€路的特性阻抗為50歐。

考慮另一種天線

表面安裝設備(SMD)天線在設計中是有用的,因為它們只占用很小的空間,但也有其他的選擇。天線是以靈活印刷電路(FPC)形式提供的,這為某些情況下的設計提供了一個有用的選擇。圖5顯示了SMD和FPC天線。

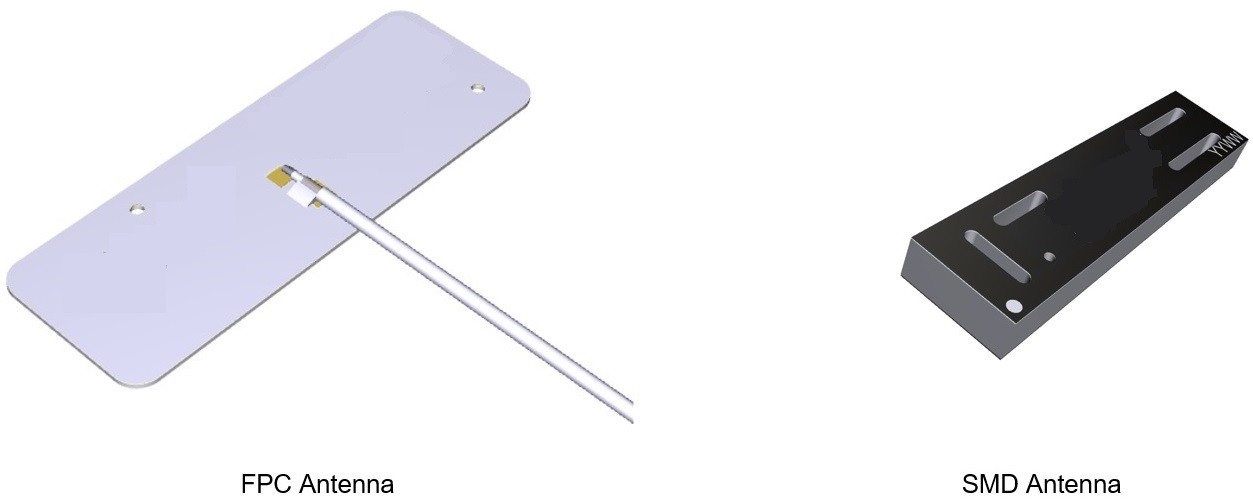

圖5FPC和SMD天線為設計者提供了移動和遠程設備設計的選擇。

FPC天線通過自己的射頻同軸電纜與電路連接,具有各種連接選項。您可以在設備內的不同位置使用它,不會占用電路板上任何有價值的空間。一個FPC天線可以彎曲或折疊,這引入了許多選擇放置它。例如,它可能被固定在設備外殼的內部。

FPC的另一個重要優點是:它不需要地面平面,這有助于集成。然而,FPC的同軸電纜成為天線的一部分。因此,電纜的路由設計應該謹慎。我們建議將天線的這一部分遠離可能造成噪音和干擾的其他部件。

FPC提供了一些有用的好處,但最終FPC和SMD天線之間的決定將取決于設備的性質、設備的制造過程和產量。FPC天線用粘合劑固定在表面上,每個FPC天線都需要手動放置。這使財務執行情況控制系統適合較小的生產運行,更短的時間表和手工裝配。SMD天線可以通過點播機放置在電路板上。這些天線是為降低勞動力成本而大規模制造的設備的更好選擇。

結論

一般來說,如果你使用一個低姿態,高性能的天線,你會發現設計更容易。然而,射頻設計是復雜的,我們建議您在最終完成一個射頻設計之前,從公司內部或外部的射頻專家那里獲得建議。在大多數情況下,設計將在消聲室進行測試,以檢查性能和偽發射。這是獲得設計認證的第一步。
