許多系統使用可用的線路供電或可更換電池供電。然而，在其他系統中，許多系統需要不斷捕獲、存儲然后輸送能量來為系統供電。電量范圍從通過物聯網和智能電表等遠程監控設備的能量收集提供的微量到更大規模的電網級系統。情況是，在能量生成或捕獲時立即“實時”利用來自各種來源的能量是一回事。然而，在實際應用中，通常需要一個能量存儲子系統，以便將捕獲的任何能量存儲起來以供日后使用。

這種可補充的能量存儲通常是通過使用可充電電池(正式名稱為二次電池，與不可充電的原電池相對)或通過使用超級電容器" target="_blank">超級電容器來實現的。本文將在簡要介紹電池之后重點介紹超級電容器。

從電池開始

眾所周知，電池是一種提供能量存儲的電化學裝置，已經伴隨我們數百年。多年來，有兩種最廣泛使用的常見電池“化學”：初級碳鋅電池和可充電鉛酸電池，后者真正開始流行是在 1920 年左右汽車電動起動器的發展過程中。

除了這兩種化學物質之外，還有數十種初級和次級電池材料和化學物質在使用。每種材料和化學物質都具有不同的參數特性，例如端電壓、能量容量、重量和體積能量密度、安全考慮、主動放電率、自放電、工作溫度、保質期和成本，僅舉幾例。還有一些因素與最佳充電電流和充電/放電循環次數(通常稱為使用壽命)有關。

對于大多數小型工程設計和許多大型工程設計(例如電動汽車)，首選的可充電電池是基于鋰基化學的。這一大類電池中有許多變體，每種變體都提供不同的性能屬性和權衡。

然而，所有可充電化學產品都有一個共同點，那就是它們可用的充電/放電循環次數有限，根據充電程度和放電深度，循環次數約為一至幾千次。這對于反復充電和放電的產品來說是一個負面因素，這在能量收集和日常循環情況下很常見，因此最終限制了它們的實用性。

超級電容器

超級電容器是一個很好的例子，說明為什么在技術進步方面你不應該“永不說永不”。如果你查閱 20 世紀 60 年代甚至 70 年代之前關于電容器的教科書或?qū)W術論文，就會發現電容器的容量限制和物理尺寸有明確的陳述。通常，在解釋電容器的物理特性及其能量容量 E 之后：

E = ? CV 2

其中 C 是法拉 (F) 電容，V 是電壓，有人會說，一法拉 (F) 數量級的電容器大得不切實際，可能和文件柜或小書柜一樣大。

但材料和表面技術的研究帶來了新的結構和制造技術，最終誕生了所謂的超級電容器，它在一個與其他基本無源器件大小相當?shù)姆庋b中提供數十甚至數百法拉的容量。超級電容器，也稱為超級電容器，正式名稱為電雙層電容器 (EDLC)。

經典電容器具有兩個分開的導電板(無物理接觸)和它們之間的電介質;該電介質可以是真空、空氣或非導電聚合物。

超級電容器的結構看似簡單，實則復雜。超級電容器使用碳納米管技術，以極小的間隔距離創造出非常大的表面積(圖 1)。它們沒有使用傳統的介電材料(如陶瓷、聚合物薄膜或氧化鋁)來分隔電極，而是使用活性炭制成的物理屏障，這樣當電荷施加到材料上時，就會產生雙電場，起到介電體的作用。

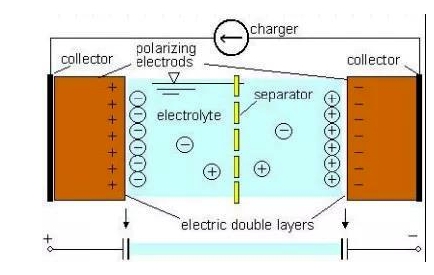

圖 1：電雙層電容器 (EDLC) 或超級電容器采用獨特配置的復雜材料來實現幾十年前被認為“不可能”的電容體積密度。

這個電雙層的厚度薄如分子，而活性炭層的表面積卻非常大，每克高達幾千平方米。大的表面積支持大量離子的吸收。因此，充電/放電發生在活性炭電極上形成的離子吸收層中。電雙層效應發生在電子導體和離子導體之間的界面處，該界面存在于幾乎所有的電化學儲能系統中，涉及所謂的亥姆霍茲層。
