0引言

作為新能源的代表,太陽能憑借著取之不竭、用之不盡的特點,迅速成為全世界最重要的能源發展方向之一。隨著時代與技術更迭,與太陽能相關的各類產業如雨后春筍般涌現,光伏發電系統也應運而生。憑借著清潔、穩定、安全等優點,光伏發電技術迅速與各行業融合,其中建筑行業因其建設使用的能源消耗占比大,成為光伏發電發展的主要載體之一。

據統計,2023年我國日照條件豐富地區,太陽能最佳斜面輻照總量超過1 800 kW·h/m²,年日照時長超過1 500 h。鑒于此,各級政府出臺了各類激勵政策,鼓勵新建建筑屋面同步建設光伏發電系統,截至2023年8月,我國光伏發電的裝機容量已經超過5.2億kW。

利用建筑屋面建立分布式光伏電站,不僅響應了國家對于碳中和的號召,還能重塑能源結構,更提高了綠色建筑標準。相較于民用建筑,工業建筑一般具有屋面可利用面積大、空曠無遮擋等特點,這些特點與光伏組件的布置要求相符。本文結合實際案例,分析工業建筑光伏發電系統的設計重點,并采用 PVsyst軟件進行建模和系統仿真,得出該項目全年發電量等數據,并對該項目的節能減排效果進行評估,以期為推動光伏系統推廣及深入研究提供參考。

1項目條件分析

對于不同海拔、維度,在不同氣候條件下的太陽輻照量都不同,在設計初期,需要考慮不同地區的輻照量,結合當?shù)貧夂蜻M(jìn)行綜合分析,制定初步設計方案;同時掌握各類國家標準規范,綜合考慮各類系統影響因素,通過模擬軟件分析系統發電量及節能減排效果。

某項目位于廣西壯族自治區崇左市,北回歸線以南,屬南亞熱帶季風氣候,該地區氣候溫和,年日照時數1600h,年無霜期長達340天。項目所在地坐標為北緯22°26',東經107°23',海拔130 m。設計前采用Meteonorm分析項 目氣象資料 ,再根據GB/T 37526—2019《太陽能資源評估方法》判定,確定項目位于太陽能輻射豐富地區,適合建立太陽能發電系統。

項目為工業園區內一幢BApv光伏形式的工業廠房,屋面鋪設固定式光伏組件。系統采用“自發自用,余電上網”模式。廠房平屋面朝向正南,屋面面積為3070m²,建筑高度27 m,共四層,周邊無遮擋物,屋面可利用面積大,自身遮擋少,組件排布條件良好。

2太陽能系統方案設計

2.1組件安裝分析

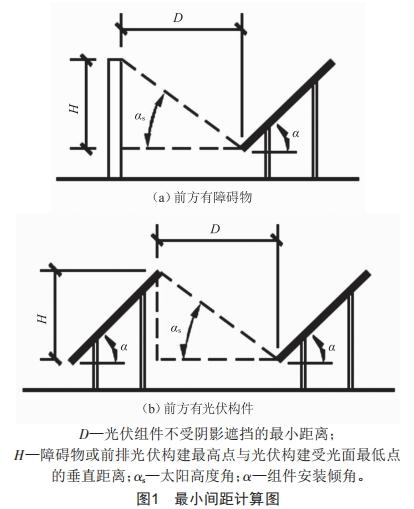

組件安裝通?？紤]其方位角及傾角,方位角通常按照正南或偏西5°~10°考慮;傾角則需要衡量經緯度、海拔、陰影遮擋等因素,設計時需要通過公式計算,并采用軟件對其進行仿真,調整最佳的組件傾角與安裝間距,確保組件不受到其他建筑或前排組件陰影遮擋。利用公式計算出建筑屋面女兒墻及機房在冬至日09:00—15:00的陰影遮擋情況,并使用天正日照日影棒圖及PVsyst全天陰影動畫進行復核,確定屋面可利用面積為2 673 m²。如圖1所示,按照公式D≥H×cot α_s ×cos γ,計算出光伏組件之間無遮擋最小間距為0.9 m^[1] 。其中,γ為組件方位角。

2.2光伏陣列排布

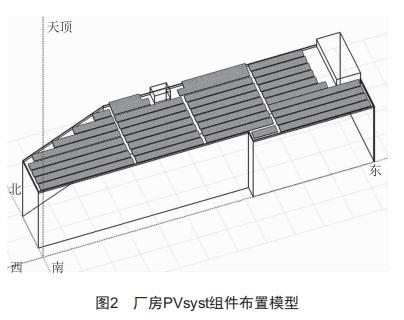

本項目采用單晶硅光伏電池,組件型號為LR5- 72HTH-560M,效率為21.7%。組件尺寸2 278 mm×1134 mm×35 mm,每組最大功率560 W,開路電壓51.61 V,短路電流13.94 A,峰值功率電壓43.46 V,峰值功率電流12.89 A。通過組件參數,結合該項目所在地經緯度,采用PVsyst調整光伏組件最佳傾角為17°。組件陣列采用固定式支架安裝,面朝正南。根據前文計算出的組件最小間距,共鋪設702塊光伏組件,總裝機容量為393 kWp。再通過PVsyst建模布置光伏組件,采用全天陰影動畫分析陰影情況并進行調整,確保冬至日09:00—15:00組件無陰影遮擋,最終布置模型如圖2所示,未布置處為女兒墻及屋面機房陰影遮擋區域^[2]。

2.3 逆變器選型

光伏組串以并聯形式接入逆變器,串、并聯數量需要通過逆變器的最大輸入電壓及MPPT電壓輸入范圍來計算,因此在計算前,需先根據平面布置圖及總裝機容量,確定逆變器型號^[3]。本項目采用分區并網形式 ,總裝機容量為393kWp,選用三臺華為SUN2000-110KTL-M2型逆變器,容配比為1.19,逆變器最大輸入電壓1100V,工作電壓范圍200~1000 V,滿載MPPT電壓范圍540~800 V,額定輸入電壓600V,額定有功功率115kW,最大有功功率121kW,額定輸出電壓220/380V,額定輸出 電流167.2 A。

2.4組串并網設計

光伏組串串聯數量根據GB50797—2012《光伏電站設計規范》^[4]中6.4.2公式(6.4.2-2)進行計算。

式中:N為光伏組件的串聯數(N取整數);V_mpptmax為逆變器MPPT電壓最大值;V_mpptmin為逆變器MPPT電壓最小值;V_pm為光伏組件的工作電壓;t為光伏組件工作條件下的極限低溫;t'為光伏組件工作條件下的極限高溫;Kv'為光伏組件的工作電壓溫度系數。

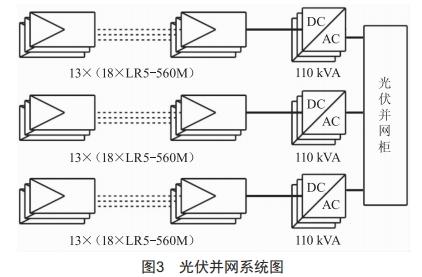

將組件及逆變器數據代入公式,并在PVsyst軟件中模擬,當N取18,并聯組串?dāng)?shù)為39時,系統超配損失最低,發電效率最佳。在設計光伏陣列時,需要計算組串的輸出電壓,使其滿足逆變器輸入端的電壓范圍,通過公式U=U_mpp×n計算(u為光伏陣列輸出電壓;U_mpp為組件最大功率工作電壓;n為光伏陣列中組件總數),如圖3所示,該系統選用560 Wp單晶硅組件,每18塊組件串聯,39個組串并聯,共702塊組件,接入3臺110 kW逆變器^[5]。

702塊光伏組件分為3個陣列,通過光電轉換,將產生的直流電通過專用電纜PV1-F-1×4 mm²輸送至 3個110 kW逆變器,逆變器將直流電轉變?yōu)榻涣麟姴⑤斔椭翉S區新增低壓并網柜,并網柜接入廠區1000kVA變壓器低壓側,從而實現“自發自用,余電上網”的目標。

3 系統仿真分析

3.1 發電量分析

確定組件以及逆變器各項參數后,使用PVsyst 通過實際項目模型對系統整體進行仿真分析。

該系統組件數量為702塊,總標稱功率393 kW,項目年總發電量為396095 kW·h,年單位發電量為1008 kW·h/kWp,系統效率為84.56%。

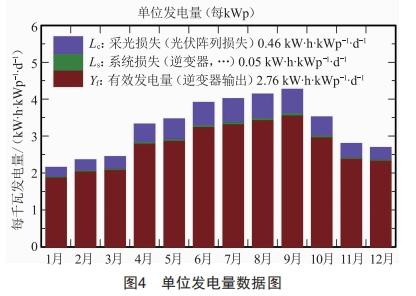

轉換為單位發電量損失如圖4所示,日有效發電量為2.76 kW·h/kWp,即1 kWp光伏組件每天可以轉換2.76 kW·h電^[6]。

3.2 損失分析

在光伏系統運行時,系統各階段因素都會導致發電量的損失,包括天氣、溫度、組件角度、串并聯方案、逆變選型等,采用PVsyst軟件對具體損失流向進行模擬,得出數據:因溫度升高導致的發電量損失為6.43%,輻照強度導致的損失為1.26%,安裝、組串配置導致的損失為2.15%。轉換為單位發電量損失如下:光伏陣列的采光損失為每天0.46 kW·h/kWp,逆變器系統損失為每天0.05 kW·h/kWp。因此,在進行系統配置時,要考慮組件溫度衰減、最佳傾角及最佳串并聯數量,通過PVsyst進行模擬并調整,選取最佳方案以減少發電量損失。

3.3碳減排仿真分析

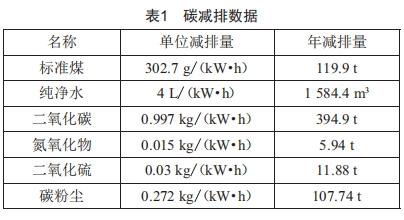

作為全球最大的火力發電國家,中國2023年火力發電量占全年總發電量的69.5%,能源消耗及排放量巨大。根據報告顯示,2023年全國供電標準煤耗平均值為302.7 g標準煤/(kW·h),該數據表示1 kW.h電平均需要消耗302.7g標準煤,同時消耗4L純凈水,產生0.997 kg二氧化碳、0.015 kg氮氧化物、0.03 kg二氧化硫以及0.272 kg碳粉塵^[7]。該類物質對于人類健康、環境、溫室效應、空氣質量等都會產生一定的影響。通過換算,本文所設計的光伏發電系統通過 PVsyst仿真,按照項目年總發電量396 095 kW·h,計算出每年碳減排效果如表1所示。

3.4 能效分析

根據項目仿真數據得知,裝機容量為393 kWp的光伏發電系統,每年可為企業提供39萬kW·h的發電量,以廣西崇左市峰值工業電價為標準,每年可為企業節約25萬元以上的用電費用;而采用“自發自用,余電上網”并網模式,也能在企業用電量較低時將電能輸入電網,為企業增加經濟效益。該系統全生命周期一般超過25年,按照目前光伏安裝維護成本計算,6~8年可收回投資成本,經濟效益良好。

仿真數據顯示,393 kWp的小型光伏發電系統每年可節約超百噸標準煤,減少四百多噸的二氧化碳及其他有害物質排放,而對于兆級以上的大型光伏發電站,其在全生命周期內的節能減排效果將更為顯著。由此得知,全面普及光伏發電系統,可減少各類有害物質排放對空氣造成的污染,對環境及不可再生資源進行有效保護;同時對于促進我國能源結構的轉變升級,減少中國對于傳統能源的過度依賴,實現可持續發展具有重要意義。

4結束語

本文以實際項目為例,采用Meteonorm確定項目地氣候數據,并結合Pvsyst軟件進行建模、設備選型、仿真,分析了分布式光伏發電項目在實際工程設計中的重點,模擬項目年光伏發電量、系統效率、損失流向等具體數據,明確光伏發電系統的能源收益及碳減排效果,為推動光伏行業發展,保護不可再生資源及生態環境,實現碳中和目標提供了數據支持。

[參考文獻]

[1]張斐.南方工業廠房屋頂光伏一體化構造研究[D].廣州:華南理工大學,2017.

[2]吳奕奇,薛劍飛,王佳妮.基于校園屋頂?shù)姆植际焦夥l(fā)電系統設計[J].現代建筑電氣,2021,12(7):69-74.

[3]韓志華,劉秦.分布式光伏發電系統電氣設計分析[J].光源與照明,2023(1):133-135.

[4] 光伏電站設計規范:GB 50797—2012[S].

[5] 張強.建筑“光儲直柔”配電系統設計要點淺析[J].現代建筑電氣,2023,14(12):17-24.

[6]劉裕舸.校園屋頂分布式光伏發電系統方案設計[J].紅水河,2023,42(1):69-74.

[7]蔡煥寧.太陽能光伏發電系統在民用建筑中的應用分析[J].建筑電氣,2018,37(2):45-50.
