0引言

太陽能具有分布廣泛、可持續利用及無污染等優點,光伏電站在國家政策的大力支持和行業技術的不斷進步下獲得快速發展^[1]。貞觀山灰場光伏電站項目是由鎮江某電廠投資興建的一座集中式光伏電站,利用已有應急儲灰場地建設光伏電站,規劃容量為33.35 MWP,所發電量全部上網,可全額參與綠電綠證交易,在企業節能降耗、滿足碳排放履約、保供電力方面具有重要意義。鑒于灰場光伏發電前期投入較大,因此,合理的建設方案可以控制運營維護成本,提高企業效益。

1灰場光伏電站可行性分析

1.1 太陽能資源

本項目建設地點位于江蘇省鎮江市某電廠貞觀山灰場內,場中心區域坐標為北緯32.09O,東經119.67O。 參照QX/T 89—2008《太陽能資源評估方法》,工程所在地屬我國三類太陽能資源區域,參考Meteonorm 及附近氣象站數據,太陽平均輻射量變幅為223.9~528.5MJ/m²,全年總輻射量4475.5MJ/m²,太陽能發電理論發電量可觀,具備實施集中式光伏發電工程的有利條件。

1.2 工程地質條件

該項目工程場地距某電廠東南側約15 km,緊鄰涌港路及泰鎮高速,對外交通十分便利。場地為低洼山谷灰場,西北、東北側為山丘,東南、西南側為灰壩。本工程可用的光伏區布置面積約33.33 hm²,擬按照集中式發電的模式建設,可充分利用已有灰場35kV出線和變壓器,進一步節省項目投資。

根據區域地質構造和地震資料以及附近大型電力工程的研究成果,場地附近無活動性斷裂通過,屬地震較少、震級較低的地區,屬基本穩定區。根據《巖土工程勘察規范》(2009年版)相關規定,可不考慮場地內地震液化問題和軟土震陷影響。根據現場調查及資料調查,場地內不存在地裂縫、滑坡、土洞塌陷等不良地質作用,故本場地適宜進行工程建設。

1.3 氣象條件

灰場所在區域四季分明,受季風氣候影響光照充足、雨量充沛。丹陽氣象站位于丹陽市區的東南面,為距站址最近的氣象站,中間無天然屏障,氣象資料可以直接引用。

多年來,灰場所在區域最低溫度可降至-19℃ ,最高氣溫高達39℃,年平均氣溫為15℃ 。本項目中逆變器的工作溫度范圍為-35~60℃ ,電池組件的工作溫度范圍為-40~85℃,灰場氣象條件均在允許范圍內。故灰場氣象條件能保障太陽能電池組件及逆變器安全、可靠運行的要求。

1.4 地區能源結構及發展規劃

江蘇省位于長江三角洲地區,東臨黃海,人口密集、經濟發達,同時能源消費總量在全國排名也居高不下。然而省內資源相對短缺,能源對外依存度較高,環境壓力很大。截至2020年,江蘇省全社會最大負荷11.9萬Mw,同比增長7.8%,全社會用電量6 374億kw·h,同比增長1.8%。全社會用電量和最大用電負荷“十三五”年均增長4.5%、6.7%。蘇南地區集中式光伏資源較少,發電量具有充分消納的空間。

江蘇電網目前比較單一的火力發電結構難以滿足江蘇省用電需求和電力系統可持續發展的戰略要求。因此,積極地開發省內閑置用地,發展太陽能等清潔可再生能源是大勢所趨,電力發展的長遠目標需要以多元化能源開發的方式滿足經濟發展的需求。

2建設方案的確定

2.1 光伏陣列運行方式選擇

2.1.1主要安裝方式

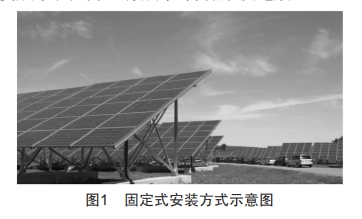

光伏陣列支架的安裝形式主要分為固定式和跟蹤式兩種。固定式安裝因其靈活的可安裝性和較高的安全性,成為目前國內外技術最成熟、成本相對最低、應用最廣泛的安裝方式,如圖1所示。跟蹤式安裝配置自動跟蹤機構,使得方陣的安裝調試、運行維護更加繁雜,在增加發電量的同時極大地提高了系統投資成本和人力運行成本,降低了發電效益。

為提高發電量和發電效益,綜合考慮初期投資成本、后期運維成本,本工程的光伏組件安裝方式全部采用固定式。

2.1.2光伏陣列傾角

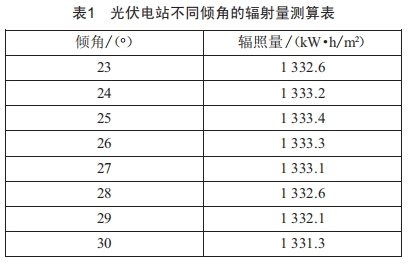

光伏陣列的發電量與其接收到的太陽輻射能量成正比,由于光伏并網系統所產生的電能可以全部并入電網得到充分利用,因此當陣列面上全年能接收到的輻照量最大時即為最佳傾角。本報告采用Meteonorm數據,根據國際通用的pvsyst軟件計算項目地區不同傾角下接收的年輻射量,結果如表1所示。

從表1可以看出,灰場太陽能光伏陣列的最佳傾角為25°,此時輻照量可達1 333.4 kw.h/m2,且傾角在24°~27°區間時,灰場所在傾斜面對應的輻射量波動值最大。

2.2 光伏組件選型

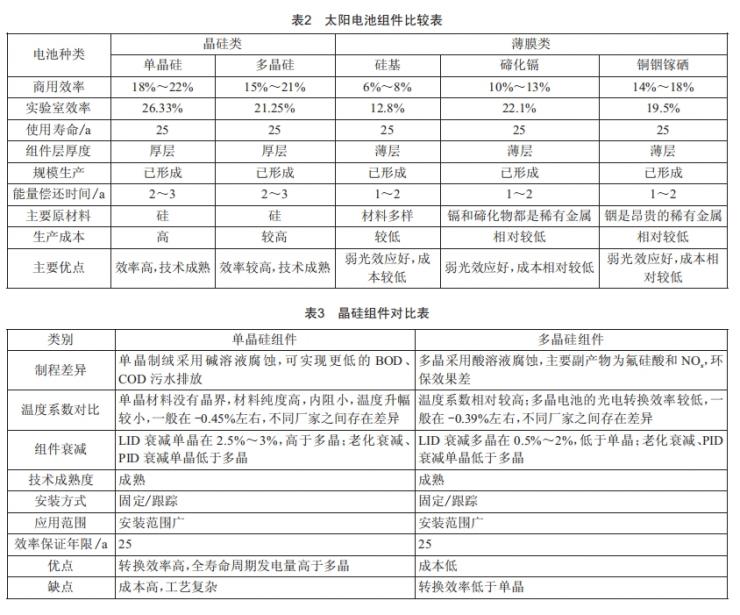

目前,占據光伏發電市場主流的電池為晶硅類和薄膜類^[2],而鈣鈦礦太陽電池、聚合物太陽電池和量子點太陽電池等新型太陽電池仍處于實驗室研究階段,離商業化應用還有較大距離。下面對兩類五種太陽電池組件進行比較,如表2所示。

根據比較,相對晶硅類太陽電池組件而言,雖然薄膜類組件成本較低,然而其轉換效率也較低,且建設占地面積大,因此本工程選用晶硅類太陽電池組件。對兩類晶硅類太陽電池組件進行對比分析,如表3所示。

綜上所述,由于單晶硅組件的光電轉換效率更高,且在相同面積的土地上可以布置更多容量的光伏組件,因此本工程選用國內一線廠家較為成熟的72片系列組件,結合半片電池結構技術,功率以主流540 Wp進行設計,轉換效率為21.1%。

2.3 逆變器選型

逆變器是光伏發電系統中將直流電轉換為交流電的關鍵設備,其選型對于穩定系統運行和提高轉換效率具有關鍵作用^[3]。目前,主流逆變器分為集中式、集散式和組串式,參照《國家電網公司光伏電站接入電網技術規定》,對三類逆變器輸入、輸出、效率和常規數據等技術參數進行考察。

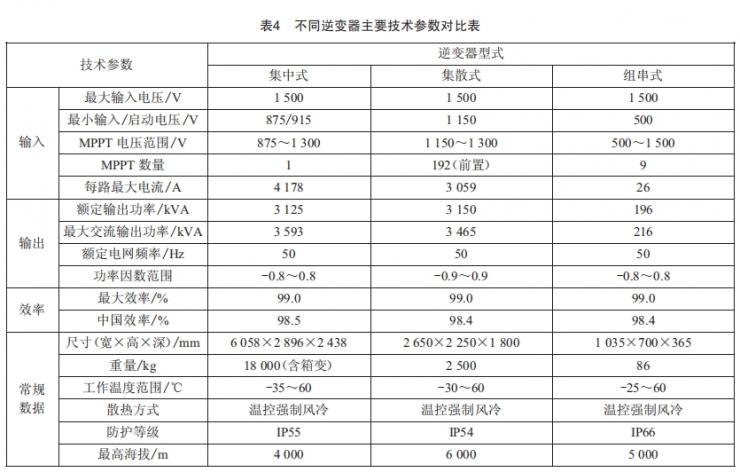

對各廠家生產的逆變器進行主要技術參數對比,如表4所示。

由表4可見,三種逆變器絕對最大輸入電壓相同, MPPT電壓范圍相近,逆變器效率及輸出電流均隨著額定輸出功率的增大而增大,所需技術參數均滿足 GB/Z19964—2005《光伏發電站接入電力系統技術規定》的要求。本期工程直流系統容量為33.35472MWP,地形相對平整,組件采用單面組件固定式安裝方式,適合采用大方陣,1 500 V系統具有一定的優勢,因此采用196 kW、1 500 V系統組串式逆變器。

2.4 光伏方陣設計

2.4.1光伏方陣的串并聯設計

本項目選用組串式逆變器,其最大陣列開路電壓為1500 V,MPPT電壓范圍500~1500 V,并網逆變器功率為單機功率不低于196 kW。假定每一個光伏方陣的串聯組件數為s,最大串聯數為smax,最少串聯 數為smin。

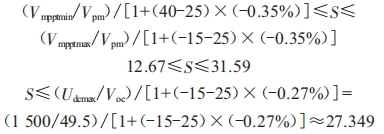

本項目選用組件開路電壓為49.5 V,工作電壓為41.80 V,開路電壓溫度系數-0.27% K^-1,峰值功率電壓溫度系數-0.35% K^-1,晝極端最低溫度,根據經驗取-15℃,根據GB50797—2012《光伏發電站設計規范》可知:

式中:V_mpptmax為逆變器MPPT電壓最大值;V_mpptmin為逆變器MPPT電壓最小值;U_dcmax為逆變器允許的最大直流輸入電壓;Vpm為光伏組件的工作電壓;Voc為光伏組件的開路電壓。

由于本項目未采用最佳傾角布置,且極限低溫時一般在夜里,光伏系統未工作,綜合考慮經濟性,本項目部分組串可連接為28個一串,剩余大部分組串按27個一串連接。

2.4.2光伏方陣的排布

本項目共設置7個單元,每個單元里電池組件每27個或28個一串,并列18路接入一臺逆變器,每18臺逆變器接入一臺變壓器。方陣布置形式為按豎向2行27列布置。同時,考慮整個方陣承載風壓的泄風因素,組件排列間距為20 mm。

2.4.3光伏方陣的間距設計

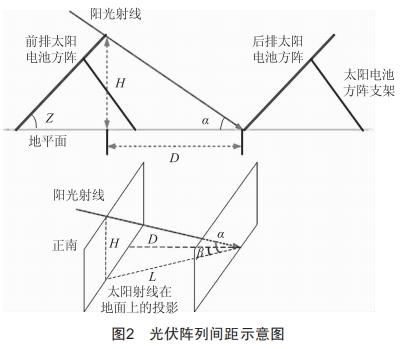

計算當光伏方陣前后安裝時的最小間距D,如 圖2所示。

圖2光伏陣列間距示意圖

計算公式如下:

太陽高度角的公式:sinα=sinφ sinδ+cosφ cosδ cos w

太陽方位角的公式:sinβ=cos δsin w/cos α

式中:φ為當?shù)鼐暥?δ為太陽赤緯;w為時角。

D=cosβ × L ,L=H/tan α ,α=arcsin(sin φsin δ十cosφcos δcos w),即:

式中:H為方陣前排最高點與后排組件最低位置的高度差。

固定式支架豎向為2行27列布置,組件泄風間距為20 mm。

經計算得出,太陽高度角α=19.09°,太陽方位角β=-43.33°,光伏方陣寬度L=2 256×2十20=4 532 mm。

由2.1.2已知,廠址地區在傾角24°~27°時光伏陣 列傾斜面上太陽能年平均日輻射量最大,最佳傾角為25°。但上述最大輻照的前提是不計及真太陽時以外時間輻射量以及組件表面反射量,如果考慮這部分最佳傾角會降低,且因為角度越大,支架成本越高,光伏陣列間距也會變大。

由于本工程可用的光伏區布置面積約33.33 hm²,用來布置33.35 MWP的光伏組件相對緊湊。通過對測繪地形圖精心布置,并充分考慮了廠區排水設施、廠區運檢道路,得到最大陣列布置中心間距為6 m,由此根據規范計算真太陽時下組件前后左右不遮擋的最大傾角為15°。

考慮地塊裝機容量及支架成本兼顧發電量,擬降低傾角來提升光伏系統的效率,經過優化比選,最終采用15°傾角、6 m間距進行固定式支架布置。

3 節能降耗效益分析

太陽能的廣泛利用可以極大地減少一次能源(如煤、石油、天然氣)的利用,從而減少因開發一次能源而造成的污染物排放、毀壞植被、影響海洋生態等環境問題^[4]。最新環保要求《關于印發<煤電節能減排升級與改造行動計劃>(2014—2020年)的通知》(發改能源 (2014〕2093號)規定:東部地區新建燃煤發電機組大氣污染物排放濃度基本達到燃氣輪機組排放限值,煙塵、二氧化硫、氮氧化物排放濃度分別不高于10、35、50 mg/m³。

光伏電站建成后,平均每年可為電網提供電量3 547.4萬kW.h,與同規模的燃煤火電相比,每年可節約標煤1.09萬t,相應每年可減少二氧化硫排放量約4.41 t,氮氧化物排放量約6.31 t,二氧化碳排放量約2.72萬t,減少大氣污染物的同時還可節約大量淡水資源。

由此可見,合理開發灰場等閑置土地用于光伏電站的建設[5],不但可以有效節約寶貴的一次能源,還可以減少火力發電廠帶來的環境污染。同時,可以作為當?shù)芈糜蔚囊坏佬戮坝^,成為地方經濟一個新的增長點。利用閑置用地,釋放資源稟賦,發揮潛能,打破火電企業單一的經營模式,又能走出一條綠色轉型發展的路徑。

4 結束語

綜上所述,本文介紹的某33 MW灰場光伏發電站建設項 目,一定程度上彌補了江蘇地區能源結構單一的不足,改善了電網結構,積極開發利用本地區的太陽能等清潔能源,釋放了企業閑置資源,響應地方經濟穩定發展,具有較好的環境效益和經濟效益,同時為類似灰場等閑置土地開發集中式光伏電站提供了有價值的技術參考。

[參考文獻]

[1]沈浩.光伏發電現狀與發展綜述 [J].機電信息,2016(30):71-72.

[2]楊金煥,于化叢,葛亮.太陽能光伏發電應用技術[M].北京:電子工業出版社,2009.

[3]魏學業,王立華,張俊紅,等.光伏發電技術及其應用[M].北京:機械工業出版社,2013.

[4]王歡歡,姚蕾,田聰聰.影響光伏電站經濟性收益的主要因素分析[J].通訊世界,2018(3):337-338.

[5]桑靜靜.光伏并網發電對配電網的影響研究[D].太原:太原理工大學,2013.
