0引言

為保證凍干無菌生產工藝,凍干機內部板層等風險部位需要在凍干前徹底清潔和消毒,最大可能減少污染風險^[1]。凍干機清洗用水要求量大且水質潔凈度高,由于制水系統的制水速度有限,一般情況下不能保證凍干機批次連續清洗的用水量需求,所以對凍干機清洗前,一般使用儲水罐提前準備一定量的水,由于清洗潔凈效果還受到水壓大小的影響,清洗時會使用增壓泵把水罐內的水增壓并打到凍干機內以取得良好的清洗效果。這一過程有兩個問題:一是清洗水要保證其無菌水平需要溫度高于70℃ ^[2],但水存儲在水罐里,時間越長溫度越低,如不能及時用完,水溫很容易低于要求,增加污染風險;二是清洗水壓力高,凍干機內清洗區域大,耗水量往往以噸計,純化水和注射用水的制備成本又比較高,所以如何盡量節約用水量也是一個亟待解決的問題^[3]。

1研究現狀

關于保證清洗水無菌水平的研究,有學者提出的方法是提高進入水罐前水的溫度^[4],即在儲水罐之前,通過外部加熱升高進水的溫度,使水溫達到80℃甚至90℃ ,以求清洗水使用前高于70℃ 。還有學者采用對供水進行二次加熱的辦法^[5],即在水罐到凍干機的管路上安裝換熱裝置,以提高給凍干機清洗用水的溫度,使其溫度保持70℃以上。上述兩種方法均存在一些缺點,比如提高水溫、增加保溫,水儲存時間久了溫度還是會降下來;供水管路上加換熱器,供

水的溫度達到了要求,但水罐里的水儲存過程中的溫度仍可能低于70℃,存在污染的風險。

關于清洗節水的問題,主要解決辦法有單罐循環清洗^[6]和多罐分級清洗^[7]兩種方式。單罐循環清洗,配置有自吸泵可以把清洗凍干機的水吸回水罐,實現清洗水在凍干機和水罐之間的循環流動,但是單一的水質,加上回水影響,清洗水的潔凈質量不能保證,難以取得更高等級要求的清洗效果。多罐分級清洗,每個水罐里水的潔凈級別不一樣,先用級別低的水給凍干機粗洗,然后依次提高清洗水的潔凈級別進行精洗,以最終達到凍干機的清潔要求,這樣做可以相對降低清洗成本,但該方法實際的用水量并沒有減少,只是降低了高成本的用水量。

2設計說明

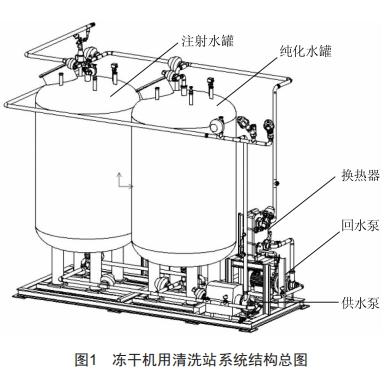

凍干機用清洗站系統設計有兩個水罐,分別儲存凍干機清洗用的純化水和注射水,兩個水罐里的水都可實現循環保溫功能,配合供水泵和回水泵及其管路,清洗站可實現凍干機純化水清洗、注射水清洗、沖洗排污、循環清洗、注射水回收等功能。為了實現上述功能,凍干機用清洗站系統設計了純化水罐、注射水罐、供水泵及管路、回水泵及管路、換熱器及保溫循環管路等,如圖1所示。

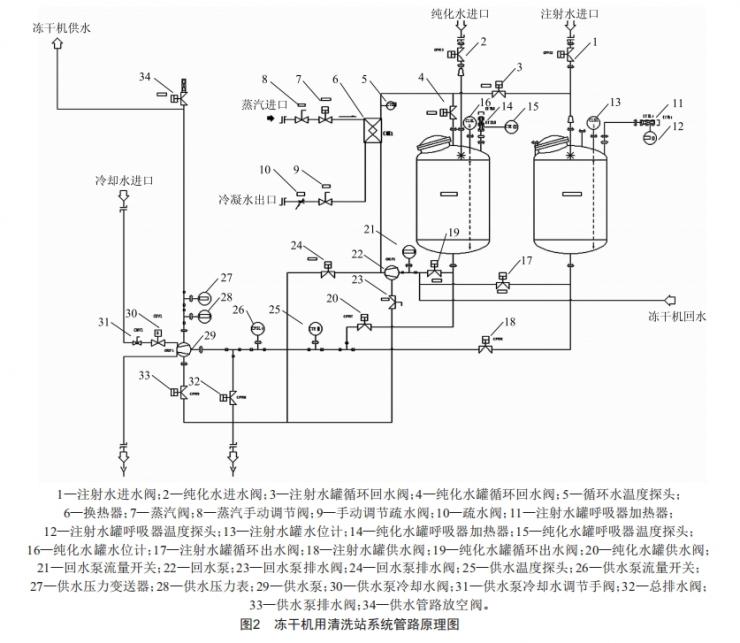

下面結合圖2說明凍干機用清洗站系統各部分的工作過程。

凍干機用清洗站系統啟動后,注射水罐呼吸器加熱器11和純化水罐呼吸器加熱器14分別開始工作,根據注射水罐呼吸器溫度探頭12和純化水罐呼吸器溫度探頭15監測到的呼吸器溫度,控制注射水罐呼吸器和純化水罐呼吸器溫度維持在設定溫度之上,以防呼吸器上產生的冷凝水影響呼吸器的通透性。

在給凍干機進行清洗前,注射水罐和純化水罐首先進行注水,注射水進水閥1和純化水進水閥2打開,當注射水罐水位計13和純化水罐水位計16監測到的各個水罐到達設定注水水位后,注射水進水閥1和純化水進水閥2關閉。

注射水罐和純化水罐注水完成后,兩個水罐可以分別進行自循環保溫,下面以注射水罐自循環過程為例進行說明:首先注射水罐循環出水閥17和注射水罐循環回水閥3打開,回水泵22啟動,只要回水泵流量開關21有信號,回水泵22將繼續工作,如果回水泵流量開關21信號消失10 s以上,回水泵22將停止工作并報警。當循環水溫度探頭5的溫度低于70℃時,蒸汽閥7打開,蒸汽經過蒸汽手動調節閥8調整適量大小后,進入換熱器6給循環水加熱,換熱后形成的冷凝水和剩余蒸汽經過手動調節疏水閥9和疏水閥10排走。當循環水溫度探頭5的溫度高于75℃后,蒸汽閥7關閉。通過上述方式,注射水罐中的水經過循環加熱始終保持在70℃以上。

凍干機清洗開始,首先進行純化水粗洗排污過程,純化水罐供水閥20打開,供水管路放空閥34打開30 s后關閉,供水泵29注入引水后啟動,供給清洗純化水給凍干機進行沖洗。只要供水泵流量開關26有信號,供水泵29將繼續工作,如果供水泵流量開關26信號消失10 s以上,供水泵29將停止工作并報警;如果供水壓力變送器27和供水壓力表28壓力超過500kpa(5 bar),供水泵29也將停止工作并報警;如果供水溫度探頭25的溫度低于70℃ ,純化水罐開始自循環加熱并報警。如無報警,回水泵排水閥24打開,回水泵22啟動,把凍干機沖洗后的污水直接排掉。

凍干機經過粗洗排污后,進入純化水循環清洗過程,回水泵排水閥24關閉,純化水罐循環回水閥4打開,供水泵29和回水泵22繼續工作,清洗水在凍干機和純化水罐之間循環使用。如果供水泵流量開關26和回水泵流量開關21信號消失10 s以上,供水泵29和回水泵22將會停止,它們停止工作延時60s后,還會再次啟動繼續循環清洗。

在純化水循環清洗結束后,純化水罐將會被清空,進入注射水最終清洗并回收階段,注射水罐供水閥18打開,供水泵29啟動,純化水罐循環回水閥4打開后,回水泵22啟動,注射水在給凍干機清洗結束后回到純化水罐儲存起來,以備下次或給另一臺凍干機粗洗排污使用。如純化水罐水位計16監測到水位到達最高水位后,回水泵排水閥24打開,純化水罐循環回水閥4關閉,多余的回水將被排走。

3 驗證

在清洗站系統和20 m2凍干機管路連接后進行聯動清洗測試,分別記錄清洗過程中各工作階段清洗供水溫度、純化水罐內水溫度和注射水罐內水溫度的最小值,結果如表1所示。

從表1可以看到,凍干機用清洗站系統可以在凍干機清洗使用之前和使用過程中,通過換熱器和保溫循環管路保證水罐內清洗水的溫度一直維持在70℃以上,從而解決了水罐內的水儲存過程中降溫的問題,減少了污染的風險。

把凍干機清洗次數分別設為3、4、5次,比較雙罐分級清洗方法和本方案的清洗用水總量,比較結果如表2所示。

從表2可見,凍干機用清洗站系統通過純化水粗洗排污、循環清洗、注射水最終清洗水回收的方式對凍干機進行清洗的方案能有效減少用水量,清洗次數越多,節水效果越明顯。

4結束語

本文介紹了一種凍干機用清洗站系統的設計,并對該系統進行了測試,測試結果表明:該清洗站系統通過循環保溫、純化水粗洗、循環清洗和注射水最終清洗并回收的方式,在保證清洗水潔凈質量的前提下,節約了清洗用水總量。

[參考文獻]

[1]藥品生產質量管理規范(2010年修訂)[S].

[2]EMA.The   rules   governing   medicinal   products   in the   European   Union   volume   4   EU   guidelines   for good manufacturing practice for medicinal products for  human  and  veterinary  use[S].

[3]游佳麗,黃思源.CIP過程中的常見問題[J].流程工業,2023(12):54-55.

[4]俞秀麗,田耀華.對制藥設備CIP與SIP相關問題的探討[J].醫藥工程設計,2008,29(2):36—39.

[5]董玉燕,馮銀平.基于西門子PLC在線清洗系統設計[J].現代商貿工業,2010,22(5):310—312.

[6]趙延武, 陳世鵬.CIP清洗自控系統在藥品生產清潔中的應用[J].流程工業,2021(9):62—64.

[7]于穎,田耀華,黃娟.在線清洗(CIP)新技術及設備[J].機電信息,2010(5):1—11.
