一、二極管限幅電路

在電子電路中，常用二極管限幅電路對各種信號進行處理。它用來讓信號在預置的電平范圍內有選擇地傳輸一部分信號。限幅電路按功能分為上限限幅電路、下限限幅電路和雙向限幅電路三種。在上限限幅電路中，當輸入信號電壓低于某一事先設計好的上限電壓時，輸出電壓將隨輸入電壓而增減；但當輸入電壓達到或超過上限電壓時，輸出電壓將保持為一個固定值，不再隨輸入電壓而變，這樣，信號幅度即在輸出端受到限制。同樣，下限限幅電路在輸入電壓低于某一下限電平時產生限幅作用。

二、二極管限幅電路-工作原理

二極管限幅電路用于根據電路配置在正方向或負方向上截斷施加信號的幅度。在電子應用中，最好不要讓 過大的電壓 通過組件，因為它們可能會 損壞。 因此，通過使用限幅器電路對所施加信號的幅度進行限幅來獲得特定的所需值。

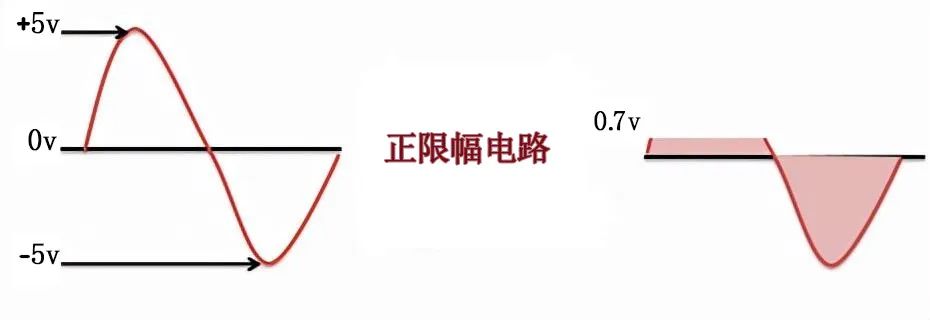

通用二極管限幅電路

1、在輸入的正半周期

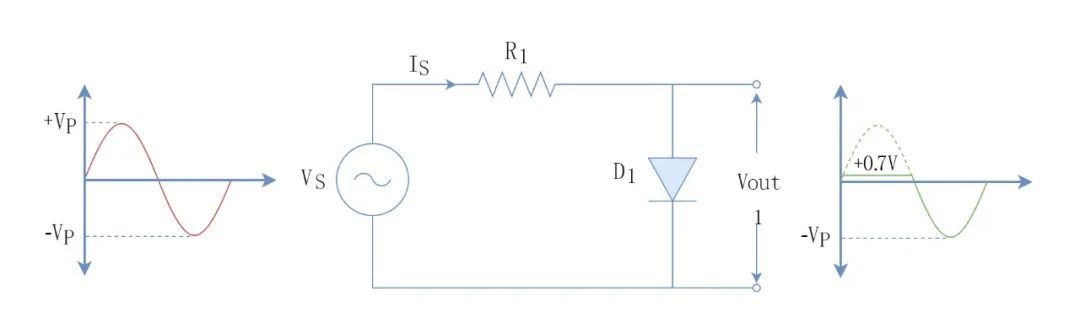

下面的限幅電路由一個交流電源、一個電阻和一個二極管組成。當在限幅電路上施加正半周期時，二極管變?yōu)檎蚱谩Ｒ虼?，負載兩端的輸出電壓將等于二極管兩端的電壓。

正二極管限幅電路

要注意，在硅二極管的情況下，二極管兩端的電壓降為 0.7V ，而在鍺二極管的情況下，二極管 兩端的電壓降為0.3V。因此，在正半周期間獲得的輸出電壓將幾乎等于二極管兩端的電壓降。

在上圖中，你可以看到輸入電壓的幅度更大，但在輸出端獲得的電壓被削波且幅度較小。

2、在輸入的負半部分

當在限幅電路上施加輸入的負半周期時， 二極管將變?yōu)榉聪蚱?，因此二極管的行為就像一個打開的開關，它不會導通。因此，從上圖中可以清楚地看出，在輸入的負半周期間，輸出電壓將與輸入電壓幾乎相同。

注意：上面討論的正限幅電路1的例子。我們也可以通過反轉源的二極管和極性來創建負限幅電路，這在之前的文章中都有詳細地講解。
