機器人系統自動執行重復性任務，執行復雜或耗電的運動，并且可以在對人類危險或有害的環境中執行任務。更高集成度、更高性能的微控制器(MCU)可提高能效，并以更高的精度實現更平穩、更安全的操作，從而提高生產率和自動化程度。例如，在涉及激光焊接、精密噴漆、噴墨打印和3D打印的應用中， 0.1 毫米以內的精度有時至關重要。

最終，機器人手臂中的軸數量和所需的控制架構類型(集中式或分布式)將決定系統合適的微控制器或電機控制集成電路(IC) ?，F(xiàn)代工廠使用不同類型的機器人，這些機器人具有不同數量的軸以及在x、y和z平面上不同的運動和旋轉范圍，以處理不同的制造階段。因此，整個工廠車間混合了不同的控制架構。

選擇微控制器時，重要的是選擇具有性能改進空間、未來可擴展并允許附加功能的微控制器。規劃可擴展性和添加功能，以減少設計過程的成本、時間和復雜性。

本文介紹了兩種類型的電機控制架構：集中式和分布式(分散式)，并討論了支持這些架構的集成實時微控制器的設計注意事項。

集中式架構

集中式系統使用一個微控制器來控制多個軸。當處理需要大型散熱器和冷卻風扇的大功率電機驅動器(通常為2-3kW或更大)的散熱時，這種方法非常有用。在此架構中，位置數據通常通過旋轉變壓器板或連接到編碼器的聚合器從外部獲取。

圖1：多軸系統的集中式電機控制架構框圖。

這種架構通常在同一個PCB上或非常接近的地方具有多個輸出級，從而允許單個微控制器控制多個軸。使用這種方法，可以輕松實現多軸之間的實時控制和同步，因為多個電機控制微控制器之間不需要長通信線路。

集中式架構的電機控制微控制器/MPU主要需要R5F內核和DSP等高性能實時處理內核、 EtherCAT等實時通信接口、足夠數量的PMW通道以及用于電壓和電流感測的外設。 Am243x等微控制器有助于實現可擴展的多軸系統，在單芯片上提供多達六軸的實時控制外設和實時通信。

傳統上，自動化系統中的集中式電機控制主要依賴于FPGA或ASIC設備。然而，最近，基于ARM Cortex 的現代微控制器(例如AM243x)變得越來越流行。這些高度集成、經濟高效的微控制器使設計人員能夠?qū)崿F(xiàn)設計可擴展性和靈活性，同時滿足系統性能要求。

集中控制架構可以滿足高功率自動化系統的性能和效率設計要求，例如具有大有效負載的工業機器人，但它們也需要添加電纜。這些電線不僅增加了成本，而且還會磨損并需要維護。

分散式或分布式架構

分散式或分布式架構(圖2)最近在低功耗要求的系統中變得流行，并已成為協作機器人( cobot )操縱器的標準方法。

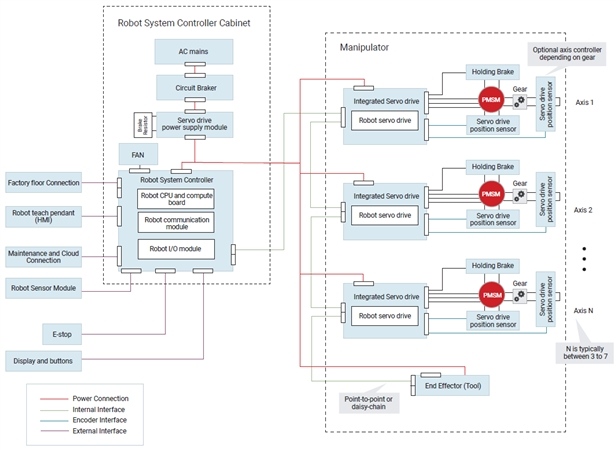

圖2：單軸系統分散式電機控制架構框圖。

分散式架構在機器人內的每個連接點集成了多個單軸電機驅動器，并通過EtherCAT等實時通信接口連接和同步電機驅動器。每個驅動器通常控制一個軸并在本地處理特定的安全功能。因此，每個 MCU 都需要具有實時控制和通信功能、一軸電機控制外設、三到六個PWM通道、片上SAR(逐次逼近)A/D轉換器或 Delta-Sigma 調制器輸入。

在這些應用中，位置傳感器通常位于微控制器旁邊，因此這些微控制器需要數字或模擬接口來從位置傳感器讀取數據。盡管這種架構需要多個微控制器，但它可以在系統級顯著節省成本，因為它需要更少的電源總線和通信接口之間的布線?，F(xiàn)代實時 MCU(例如F28P65x)內置了所有必要的外設以及安全外設。這使得小型、高性能的單芯片或兩芯片解決方案能夠集成到分散式架構中。

概括

在機器人領域，電機并沒有引起太多關注，特別是與人工智能系統相比，但它們是維持工廠運轉的“肌肉”。電機可以被認為是現代制造現場最重要的部分，值得花時間考慮選擇正確的控制設備。此外，這些設備的集成度越來越高，允許將邊緣計算和無線連接等附加功能納入電機控制設計中。
