數據中心是數字世界的支柱,容納了為互聯網、云計算和其他數據驅動服務提供動力的大型服務器。隨著對這些服務的需求增加,他們消耗的能源也會增加。

在美國,數據中心在2020年的用電量估計為90太瓦小時,約占美國總用電量的1.8%。用電。預計到2030年,這一數字將增加到140億噸,增幅為56%。人工智能(AI)應用程序的全球性增加給數據中心的耗電造成了進一步的壓力,從而需要更多的服務器,進而需要更多的電源來運行它們。全球數據中心的增長使得系統設計者必須找到新的方法來減少耗電量,同時提高計算能力。

數據中心是一個復雜的系統,有很多方法可以降低整體的耗電量.在各種子系統中,數據中心冷卻系統占其總能耗的很大一部分,估計從20%到45%不等。確切的百分比可以根據所使用的冷卻系統的類型、位置的氣候和正在冷卻的信息技術設備而有所不同。碳化硅可大大提高數據中心內冷卻系統的效率,使系統損失減少高達50%,達到全球效率標準,并通過降低噪音、加快轉速和更精確的控制提高系統性能。

全系統損失減少高達60%

數據中心冷卻系統包括一個AC-DC(主動前端)階段和一個DC-AC逆變階段。使用六個?1200 V SiC MOSFETs (C3M0075120K)在三相供應的11千瓦冷卻系統中,設計者可以實現0.9%的效率提高。當逆變器也升級為1200VC3M0075120KSMOSFET時,還可以實現額外的改進。下面,圖1和圖2顯示了一個典型的1200伏碳離子體MOSFET的導電損耗和開關損耗與一個1200伏IGBT與同一額定電流的比較。在低負載下,碳化物MOSFET傳導損失高達IGBT的一半,通過消除開關尾流,開關損失比IGBT少90%。

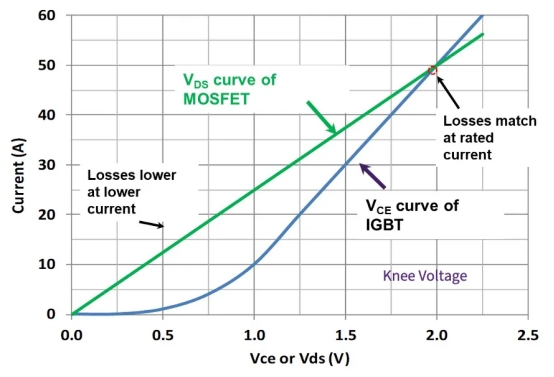

圖1:傳導損失,1200伏所需的MOSFET與IGBT

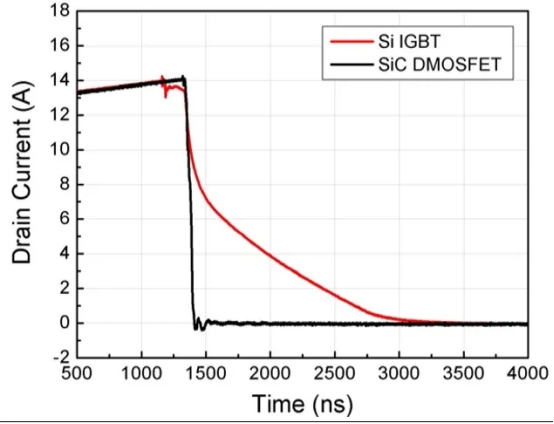

圖2:開關損耗,1200伏特/IGBT

由于開關損耗較小,硅氧化物MOSIFT的開關頻率比IGBT的要高得多,使系統設計者可以在變速風扇驅動器中使用較小和較輕的變壓器。小型變壓器意味著減少銅的損失,進一步提高能源效率。此外,較高的開關頻率能夠更精確地控制風扇的速度,確保在不同負載條件下的最佳冷卻性能。隨著光負荷傳導損失的改善,碳化硅氧化硅材料的MOSIFT能夠在所有負載條件下實現更平坦、高效率的曲線,進一步有利于變速應用。

如圖3所示,沃爾夫斯速度最新發布的11千瓦高效三相電動機驅動逆變器(?CRD-11DA12N-K )的目的是測試沃爾夫斯派特在工業加熱和冷卻應用中的1200伏四氟乙烯材料。該設計實現了99%的峰值效率和98.6%的完全負載效率;550-850VDC的寬工作電壓范圍和閉環傳感器磁場定向控制。測試結果見圖4和圖5。

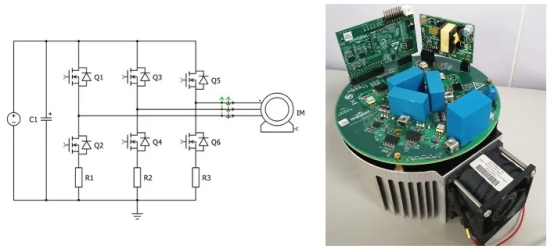

圖3:11kw三相電動機驅動逆變器,采用1200VSMOSFET(C3M0075120K)

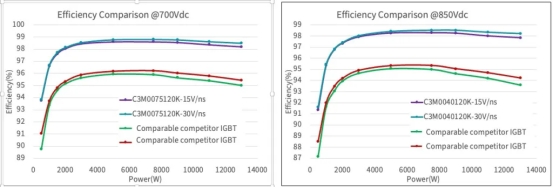

圖4:效率比較@16KZ

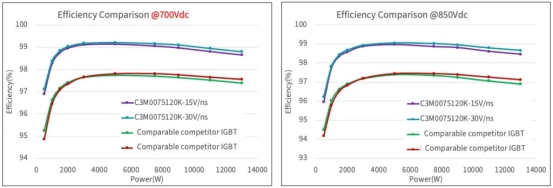

圖5:效率比較@32KZ

如上所述,通過用碳化硅代替硅,在16KZ運行,電動機的驅動效率可以提高1.2%,減少50%的電力損失。隨著IGBT器件在高工作頻率下的效率下降,碳化硅器件可以很容易地將工作頻率從16千赫提高到32千赫,以幫助縮小無源元件的尺寸,同時保持98%的效率。

使用碳化硅進行小型熱吸收,達到更高的效率

在數據中心冷卻系統中,硅碳化物在系統層面上具有巨大的價值,它提供了更高的效率和功率密度,提高了熱電阻,并使整體規模更小、成本更低的冷卻系統成為可能。例如,在一個擁有一個6-開關2級有源前端(AFE)在45千赫茲下開關的25千瓦壓縮機中,設計人員可以在前端階段利用SIC實現1.3%效率的提高,在20千赫茲時,與硅開關相比,當離散IGBT被沃爾夫速度的?C3M0032120K 離散教育和體育部(1200伏/32兆姆)。當沃爾夫速度30A級全橋功率模塊時,逆變器的效率可以提高1.1%?CCB032M12FM3(沃夫包)是保守的基準,與50A和100A級的Si-IGBT模塊,都是在8千赫茲切換。這兩種變化在提高效率方面產生了令人印象深刻的2.4%,在整個系統中減少了50%的損失。

碳化硅逆變器最值得注意的改進之一是系統產生的熱量顯著減少,使設計人員能夠使用較小的散熱器,并設計用于數據中心冷卻系統的整體較小、較輕的壓縮機,或者能夠使用與以前相同尺寸的壓縮機進行更多的冷卻。

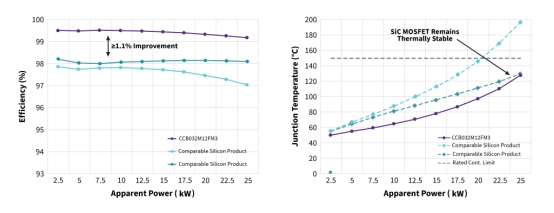

圖6： 25 kW逆變器，F(xiàn)sw = 8 kHz，較大的Si IGBT散熱器： 1.37 L(0.7 C/W)，較小的碳化硅散熱器0.8 L(0.99 C/W)

結果與IGBT相比,碳化硅逆變器的熱沉小了77%。盡管硅合金模塊的溫度下降幅度要大得多,但50a?IGbt 模塊的連接溫度仍然明顯高于150℃的溫度限制,但32個碳化硅模塊和100個IGBT模塊最終都處于大約129℃的相同連接溫度。另外值得注意的是碳化硅逆變器的效率提高了1.1%.此外,上述效率的提高不僅是在峰值負載,而且在局部負載.在某些局部載荷下,效率的提高更大,這是理想的適合數據中心冷卻系統的典型負載特征。

總之,在三相供應的情況下,使用減少的和更優化的碳化硅散熱器,25千瓦系統可使整體效率提高2.4%,減少損失600W,同時使整體冷卻系統更小、更輕。

結論

總之,用碳化硅?1200 V MOSFETS 和?電源模塊在11千瓦和25千瓦數據中心冷卻系統可以顯著提高整體系統效率,使整體系統效率提高了2.4%。在更高的功率水平上提高效率是可能的,在整個負荷配置,導致大規模節能。碳化硅還通過較小的無源元件和散熱器提高功率密度,并導致整體系統成本和尺寸優化。此外,高連接溫度的可能性和改善的熱耗散的碳化硅器件加上較低的損耗,使設計者能夠建立更緊湊的系統,使驅動器和電動機易于集成,并引導下一代高效的數據中心冷卻系統。
