消費者需要為其日常攜帶的各種電子設備提供便攜式、快速且高效的充電器。隨著越來越多的電子產品轉向USB Type-C®充電器，對可用于為任何設備充電的緊湊型電源適配器的需求正在迅速增加。

設計用于PC、電視等的現代消費類USB Type-C移動適配器和電源時面臨的挑戰是保持或提高功率水平，同時減小解決方案尺寸。 TI的低功耗氮化鎵 (GaN )器件以非常常見的拓撲解決了這一挑戰，同時提供散熱、尺寸和集成優勢。除了近幾十年來GaN等寬帶隙技術的發展之外，各種AC/DC拓撲也取得了新的改進，以提高效率和功能。本文詳細介紹了這些設備在適合這些應用的常見拓撲中的優勢和兼容性，并介紹了一些令人興奮的新拓撲。

利用有源鉗位反激式(ACF)和非對稱半橋(AHB) 拓撲最大限度地提高效率和功率密度

幾種新開發的半橋拓撲有助于優化效率，同時提供可變輸出電壓能力。圖1中所示的ACF和AHB拓撲有助于最大限度地提高DC/DC級的效率和功率密度。與準諧振(QR)和零電壓開關(ZVS)反激式中使用有損緩沖器鉗位不同，ACF和AHB拓撲可將泄漏能量回收至輸出，從而進一步提高效率。此外，這兩種拓撲可以完全消除低壓側場效應晶體管 ( FET ) 的電壓尖峰。因此，可以在次級側使用較低電壓的同步整流器FET 。此外，AHB拓撲不需要第二個輸出濾波器，這有助于創建整體成本更低、尺寸更小的解決方案。

LMG3624 集成 GaN FET具有內置“無損”電流感應功能，有助于通過降低損耗進一步提高效率，如圖 2 所示。例如，對于 65W ACF，集成電流感測電路的損耗貢獻小于 10mW，而傳統電流感測方案的損耗約為 170mW。需要電流模式控制的各種拓撲(例如 ACF 和 AHB)可以極大地受益于這種顯著的損耗降低，從而進一步提高整體解決方案的效率。

圖1：ACF和AHB拓撲

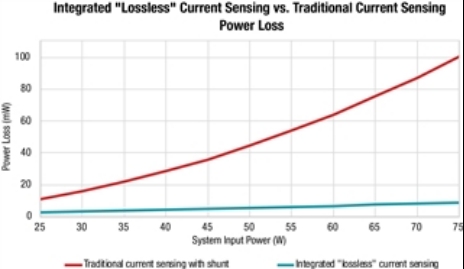

圖2：內置電流檢測與傳統電流檢測之間的功率損耗比較。

圖騰柱PFC拓撲適合更高功率設計

在世界許多地方，當功率水平超過70W時，都需要功率因數校正(PFC)級。如果您希望在功率因數校正階段充分利用GaN的功能，您可能會考慮圖3中所示的圖騰柱PFC拓撲。這種拓撲結構消除了橋式整流器，從而提高了GaN FET的價值。這是因為GaN FET具有零反向恢復損耗的特性。

金屬氧化物半導體場效應晶體管(MOSFET)具有固有的體二極管，該二極管具有較大的反向恢復電荷，使得MOSFET在此拓撲中幾乎無法使用。碳化硅(SiC)在反向恢復電荷方面僅提供很小的改進。另一方面，LMG3624具有可調節的轉換速率，可幫助系統在電磁干擾(EMI)和效率之間找到適當?shù)钠胶狻?

圖3：圖騰柱PFC拓撲

用于QR、ZVS、LLC和升壓PFC拓撲的低功率GaN

雖然新的拓撲不斷涌現，但在傳統拓撲中采用集成GaN仍然具有明顯的優勢。在QR反激式、ZVS反激式和傳統升壓PFC中引入GaN已變得司空見慣。只需用GaN FET替換一個開關FET即可提高效率和開關頻率能力(主要是由于 GaN 的輸入電容較低并減少了關斷損耗)。此外，LMG3624 GaN FET還具有低靜態電流的特點，進一步降低了待機模式下的功耗。QR、ZVS和升壓PFC拓撲也受益于LMG3624的集成無損電流檢測電路。

LLC諧振轉換器拓撲已存在數十年，LLC 在 USB Type-C 輸出電壓不占主導地位的固定輸出電壓應用中很常見，例如筆記本電腦適配器和電視電源。與大多數半橋DC/DC拓撲相比，這種LLC拓撲還實現了同類最佳的變壓器效率。

概括

對更小、更高效的交流/直流解決方案的需求持續增長，消費者尋求更小、更易于攜帶的適配器。在工業應用中，由于GPU(圖形處理單元)需要更多功率，因此PC需要高效電源(PSU) 。高端平板電視還需要更薄的PSU 。 LMG3624提供的功能和優勢可以集成到本文中介紹的任何拓撲中，以幫助滿足這些應用的要求。
