自 2003 年人類基因組計劃首次測序人類基因組以來，高通量測序取得了顯著進展。DNA 檢測和測序的關鍵作用在 COVID-19 大流行期間凸顯出來，它在診斷檢測和了解 SARS-CoV-2 病毒方面發揮了關鍵作用。除此之外，DNA 篩查的成本曾經高達 1 億美元，如今已降至 1,000 美元，為非侵入性產前檢測 (NIPT) 等經濟高效的應用開辟了道路。

短讀測序技術的挑戰在于需要擴增初始樣本并同步相同的分子，從而限制每次識別不超過 300 個堿基對。然而，單分子傳感可以通過消除這種擴增需求來提供解決方案。此外，高效的讀取技術可以促進 DNA 用作檔案數據存儲，而這目前是一項非常昂貴的工作。因此，生命科學研究仍在尋找能夠提供快速且經濟高效的單分子傳感解決方案的平臺，不僅包括 DNA，還包括其他分子。

例如，蛋白質是醫學診斷的基石，因為它們與個體的表型直接相關。與約兩萬個基因的靜態基因組相比，由數百萬種蛋白質組成的動態蛋白質組對疾病具有顯著的特異性。然而，它帶來了獨特的閱讀挑戰。蛋白質以二十種不同的氨基酸為組成部分，無法復制，血漿濃度水平可以跨越十六個數量級。因此，高通量單分子傳感變得勢在必行，尤其是對于低流行蛋白質感興趣的疾病，例如早期癌癥。

進入基于芯片的生命科學

基于芯片的生命科學應用將生物傳感或測序與半導體行業在納米級設備方面的實力相結合，有可能徹底改變我們對生物學的理解。盡管如此，其在基因組和蛋白質組測序等方面的應用仍處于開發階段。

目前市場上單分子傳感的典型例子包括零模式波導和納米孔。雖然這些技術為短讀技術提供了顯著的優勢，但光學衍射和吞吐量有限等挑戰仍然存在，導致它們體積相對較大或輸出有限。

Imec 的創新方法

為了應對這些挑戰，imec 正在利用其 CMOS 技術和 300 毫米潔凈室來實現生化傳感器的電氣化。與傳統的光學方法不同，讀出電路直接集成到生物傳感器中，從而實現更快的處理速度。此外，由于數十億個晶體管可以安裝在一個芯片上，因此可以實現前所未有的并行化。這可能為高通量傳感平臺鋪平道路，例如用于 DNA 檢測，大大超過目前可用的吞吐量，或用于蛋白質檢測，目前尚不存在。

更具體地說，imec 正在研究將傳統的金屬氧化物半導體場效應晶體管 (MOSFET) 改造為液柵場效應晶體管。當生物分子附著在柵極經過化學改性的介電表面上時，由此產生的裝置會發出可測量的“開關”電信號，從而導致其閾值電壓發生變化。對于這種液柵 FET 或兼容 CMOS 的生物傳感器，“納米線”柵極的寬度和長度最好縮小到幾十納米(再小一點，信號就會飽和并最終下降)，以優化單分子傳感。這提高了靈敏度，因為晶體管的單分子信號與表面成反比，這對其噪聲的影響較小。

在液體環境中獲得性能良好的納米級 CMOS 器件極具挑戰性。部分原因是液體環境中帶反電荷的離子會被帶電的生物分子吸引，從而屏蔽要檢測的電荷(因此稱為“電荷屏蔽”)。

2020 年，imec 通過解決這些挑戰取得了突破。成果是：最小的基于硅 FinFET 的生物傳感器，具有前所未有的 50 納米長通道，能夠檢測極少量的 DNA 分子。

納米孔場效應晶體管 (FET)：新篇章

在 2023 年 IEDM 會議上，imec 推出了另一項開創性的設計——納米井 FET(圖 1)。這項創新基于傳統的 FinFET 原理，在納米線中引入了一個額外的井，進一步提高了器件的靈敏度。該器件采用 35-40nm 寬的硅 FinFET，以 25nm 納米井作為有源傳感區域。

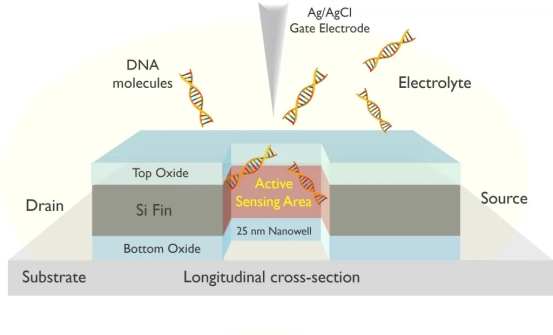

圖 1：納米井 FET 核心區域的縱向 3D 剖面示意圖，不包括金屬布線和鈍化

在孔內，估計有十個短單鏈 DNA 分子的結合產生了 40 mV 的清晰信號，這是之前 FinFET 器件信號的兩倍(圖 2)。值得注意的是，其電氣特性接近理想狀態(圖 3)，亞閾值擺幅為 66 mV/dec，接近理論最小值 60。這表明電解質門控在納米孔內有效發生。

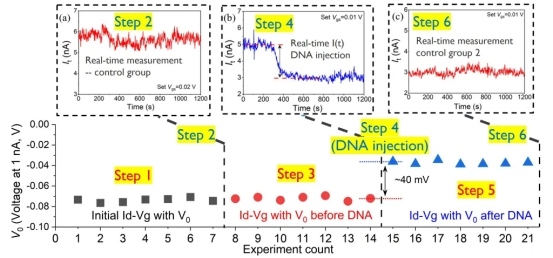

圖 2：完整的 20T ssDNA 傳感實驗概覽。(a)、(b) 和 (c) 表示三種不同的實時測試：僅在測試二 (b) 期間注入 DNA;(a) 和 (c) 為參考測試。(d)。實驗期間恒定電流電壓 V0 的變化以及紅色和藍色標記之間的 V0 偏移表示終點信號 (≈ 40 mV)

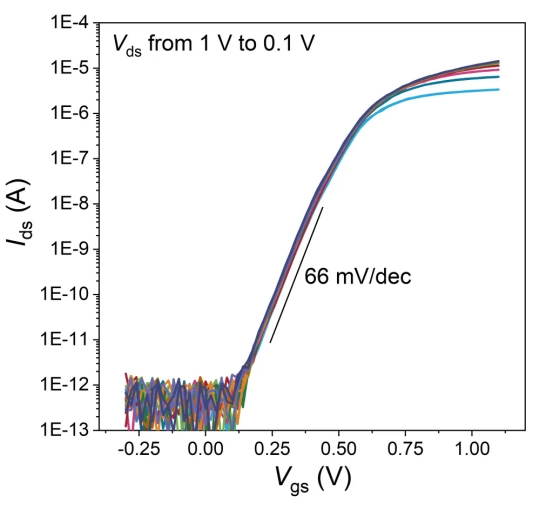

圖 3：傳輸特性：不同 Vds(從 1 V 到 0.1 V)的 Ids-Vgs 曲線

制造這種納米井 FET 的挑戰在于需要在保留整個半導體器件完整性的同時去除材料。Imec 的創新加工技術(例如用于形成自對準納米井的犧牲層)和精確的材料選擇(包括 C 3 N 3自組裝單層涂層)有助于實現器件的可重復性、可靠性和開創性設計。

挑戰與未來前沿

未來的步驟包括對當前納米孔和早期開發的 FinFET 生物傳感器的單分子檢測潛力進行實驗驗證，以及 DNA 傳感以外的探索。Imec 還旨在探索納米孔 FET，實現 DNA 測序和蛋白質組學
