BLDC電機憑借其卓越的高效率和低能耗特性，深度滿足了下游應用領域?qū)?jié)能減排的迫切需求，為下游應用領域的節能減排目標貢獻重要力量. 而電機驅動芯片作為無刷電機系統中的關鍵組件，通過接收轉子位置的反饋信號，精確控制電機的電流和電壓，實現電機的高效運轉和精確控制。單芯片、全集成是BLDC(無刷直流電機)驅動控制芯片主流發展趨勢，可大大簡化外圍電路、減少外圍器件，更好地滿足終端應用需求，實現降本增效，提升整體方案的可靠性。

深圳市永阜康科技有限公司現在大力推廣一顆全集成三相直流無刷(BLDC)電機ASIC-ACM6754.該芯片工作電壓5V-28V，相電流4.8A，支持 180? 無感正弦驅動(極低噪音)、無感開窗正弦驅動、無感方波驅動等。該芯片集成算法+預驅+MOS，無需編寫任何應用軟件，只需通過上位機軟件對芯片的參數進行配置，從而適應不同的電機參數和性能需求。ACM6754適用于服務器風扇、凈化器風扇、掃地機器人等消費類產品，也是低壓水泵、低壓空氣泵、小風扇的電機選型的理想選擇。

ACM6754產品概述

ACM6754是一款三相無刷直流電機驅動芯片，內部集成無感三相無刷電機驅動算法、相電流檢測電流電路、柵極驅動電路以及功率MOS管. 支持最大4.8A的相電流. ACM6754的高集成度以及精簡外圍特別適用于高功率密度、小尺寸、靜音要求高的三相無刷電機驅動器

ACM6754產品性能

輸入電壓范圍: 5V - 28V

導通電阻(上管+下管): 160m?, 4.8A 相電流能力

180? 正弦驅動(極低噪音)或者方波驅動

無感或者單霍爾驅動, 無需外部電流檢測電阻

內置5V和3.3V LDO

FG速度指示信號 (電周期或者機械周期，分頻比可設置)

VCC電壓檢測I2C上報

內部結溫I2C上報

相電流實時I2C上報

剎車控制

- 外部剎車BRAKE pin控制

- I2C 接口: 通過寄存器進行剎車控制

4種靈活的速度控制方式

- 特定的速度控制管腳 SPEED: 接受外部模擬電壓調速或者 PWM 占空比調速或者 Clock 調速

- I2C 寄存器控制調速 ?

保護功能

-過流保護以及堵轉保護

-過壓/欠壓保護

- 過溫保護

- 電壓防倒灌(防過沖)機制

- 水泵空載保護機制 ?

靜態電流(待機模式下): 150uA, 通過I2C速度命令 (配置為零)且外部 SPEED 管腳電壓設置為零 ?

靜態電流 (休眠模式下): 20uA, 通過外部SPEED管腳電壓變高喚醒

ACM6754應用信息

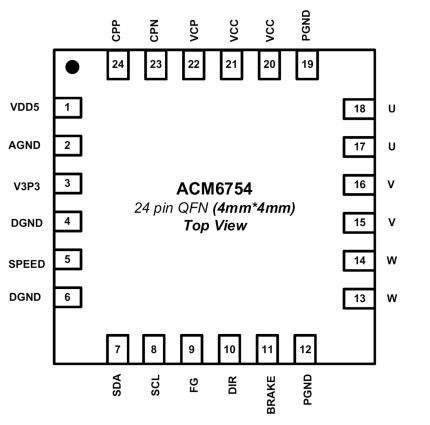

1、 ACM6754腳位圖

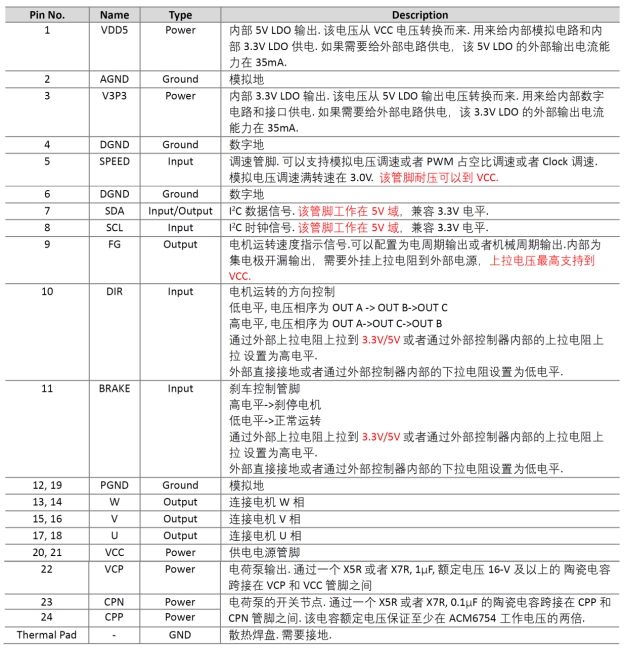

2、 ACM6754管腳說明

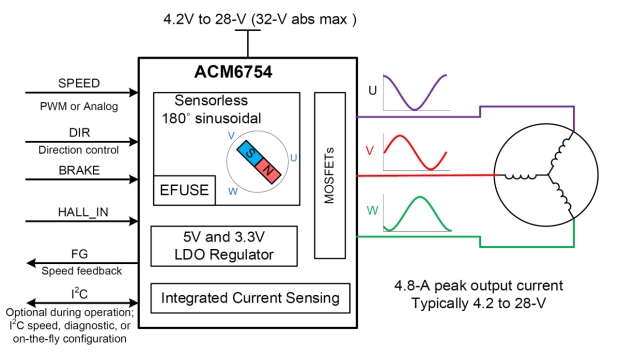

3、 ACM6754 DEMO 應用示意圖

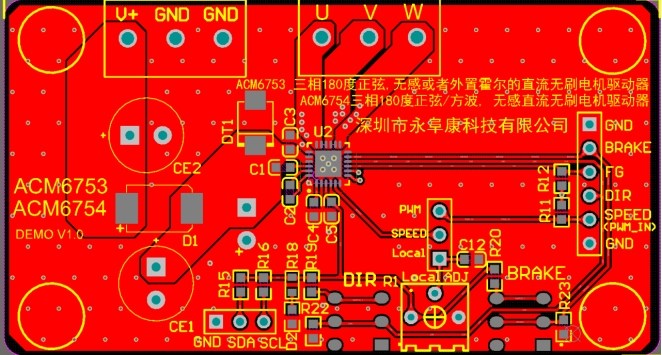

4、 ACM6754 DEMO板PCB頂層設計圖

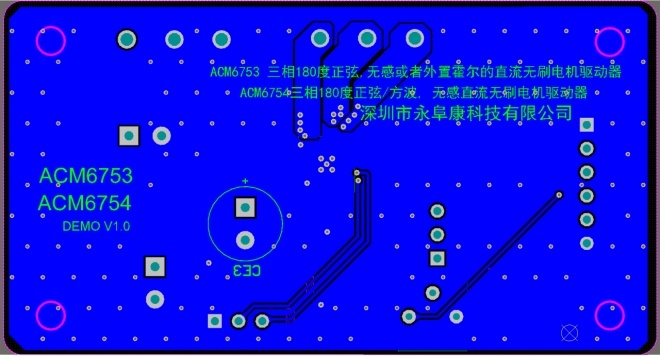

5、ACM6754 DEMO板PCB底層設計圖

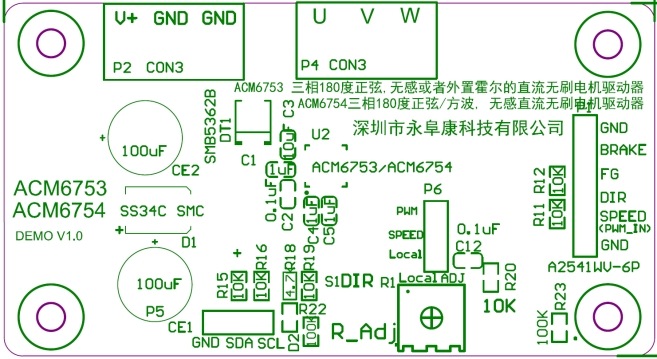

6、ACM6754 DEMO板貼片圖

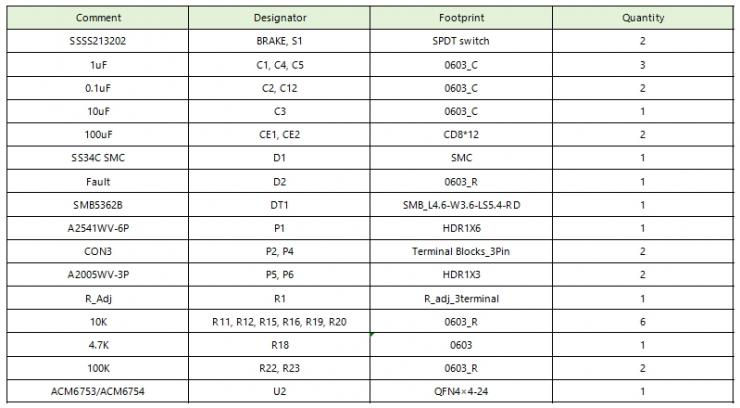

7、ACM6754 DEMO板物料清單

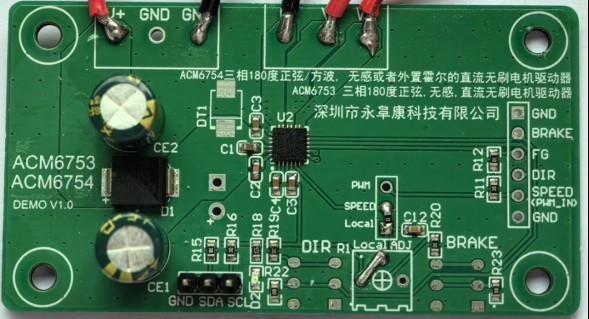

8、ACM6754 DEMO板實物圖
